Переделка зарядного Bosch BC430
Anat78 Дата: Четверг, 19.10.2017, 16:45 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Переделка зарядного Bosch BC430 на 220 вольт

Зарядное Bosch BC430 является аналогом европейской зарядки AL1130CV и заряжает батареи 10,8(12)В током 3А.
Потребляемая мощность из сети 50ватт

Переделать на 220 вольт можно 3 способами:
1) поставить внутрь преобразователь 220-120 вольт https://www.avito.ru/serov....0422604
2) купить адаптер на 100 ватт для зарядного http://serov1.ucoz.net/forum/16-31-1
3) перемотать трансформатор, о чем описано ниже:


Для разборки понадобится крестовая отвертка
Разбирается блок снизу — там пять винтов

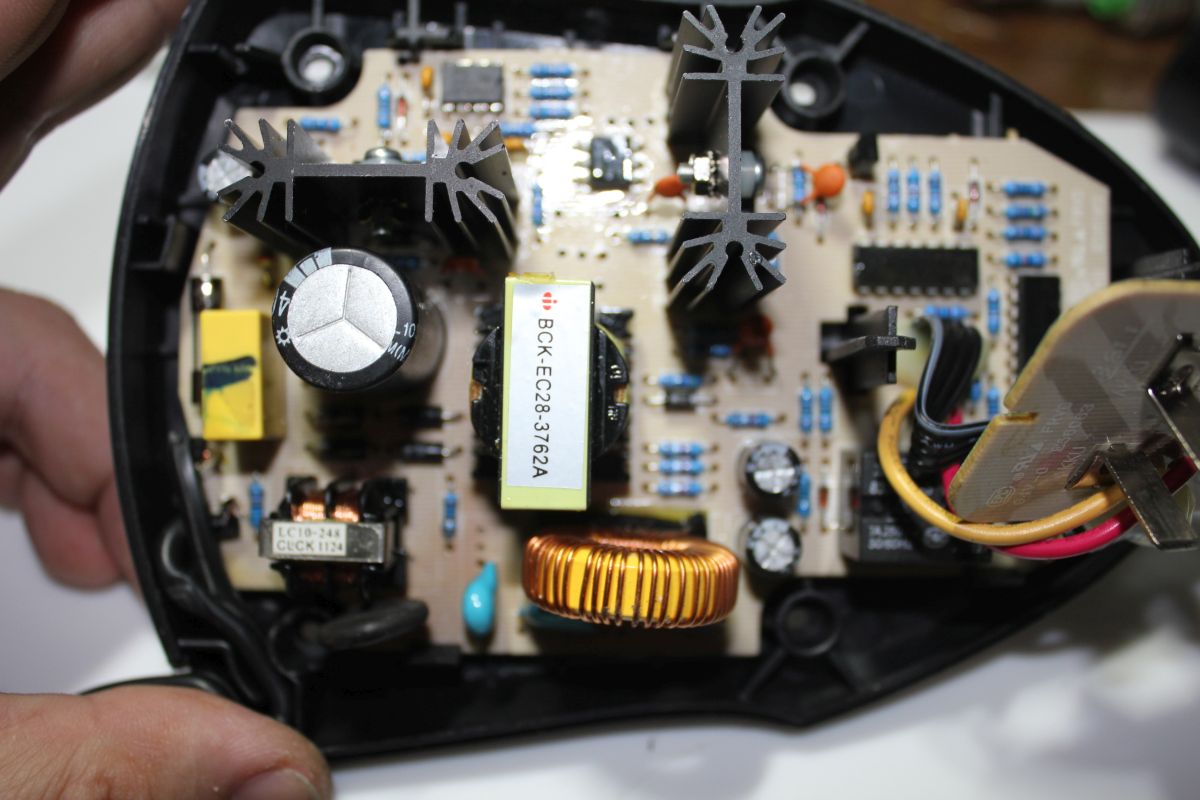

Плат две, одна — служит для подключения и индикации, вторая — основная. Верхняя вынимается вверх вертикально, нижняя держится на двух защелках с одной стороны платы

меняем резистор питания 91кОм на 180кОм (мощностью 2Вт);
меняем конденсатор основной 220мкФ 200В на 47мкФ 400(450)В;
меняем полевик P9NK50Z на 5NK80ZFP (5NK89ZFP);
перематываем первичку транса (она выполнена 30 витками в два провода диаметром по лаку 0,5мм; разделяем провода, соединяем их в один целый "последовательно" и наматываем 60 витков в один провод).
замена термистора, предохранителя и шнура питания - на ваше усмотрение; я поменял только шнур.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 20.10.2017, 11:18 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

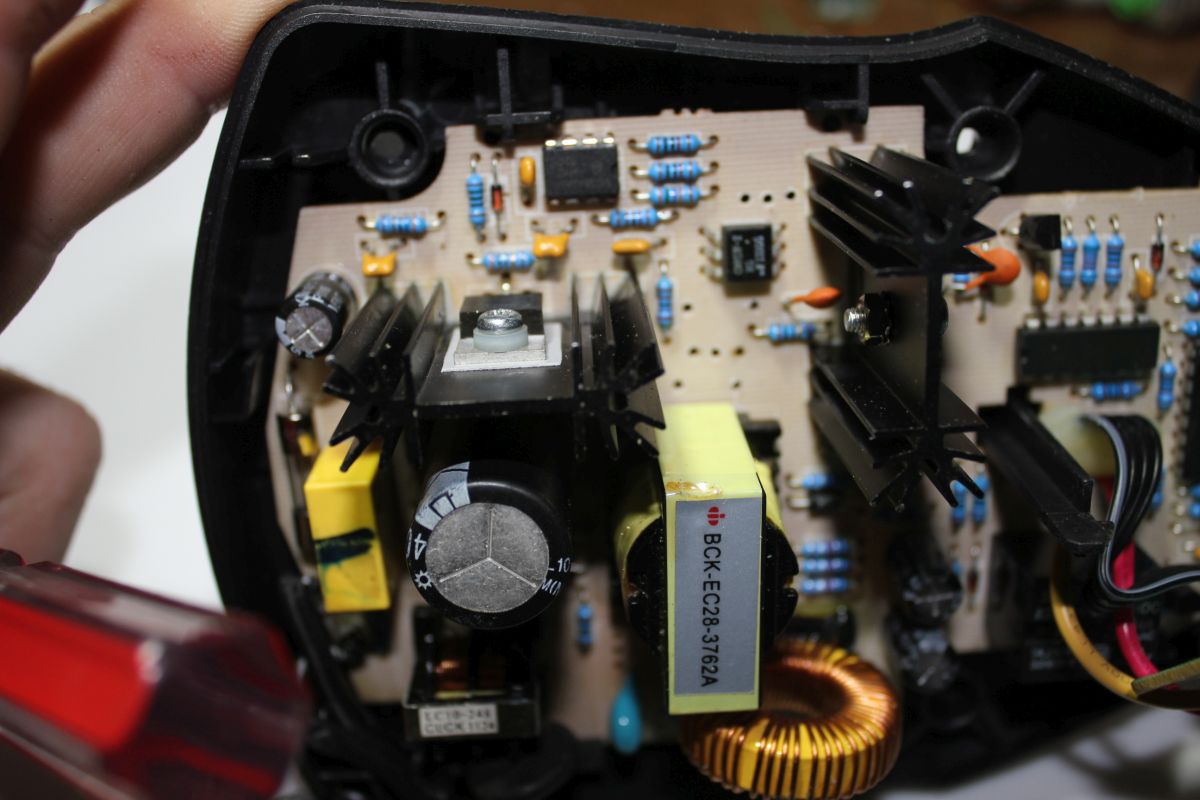

еще фото зарядного



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 15.01.2018, 14:21 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sergild Дата: Воскресенье, 25.12.2022, 22:06 | Сообщение # 4

Пользователи

sergild

Рядовой

  • Сообщений:4
  • Репутация:0±

сравнивал в своё время. по деталям различия минимальны, сравнение в Sprint Layout европейки и американки:
https://mega.nz/file....BQhsKx0

была где-то бумажка со сравнением трансформаторов, может и добавлю в архив, если будет не лень, для полноты сравнения
