Зарядное Bosch GAX 18V-30 USB переделка на 220в
Anat78 Дата: Четверг, 28.09.2017, 11:33 | Сообщение # 1

Администраторы

Anat78

Генерал-лейтенант

  • Сообщений: 710
  • Репутация: 4
Anat78

Зарядное Bosch GAX 18V-30 схема 110-220в

Зарядное устройство GAX 18V-30 служит для зарядки литиевых батарей бош напряжением 10,8 14,4 и 18 вольт

Потребляемая мощность 85ватт
Напряжение зарядки аккумулятора 10,8 – 18 В
Зарядный ток 3 A

Инструкция GAX 18V-30 : https://www.manualslib.com/product....49.html

Переделать на 220 вольт можно 3 способами:
1) поставить внутрь преобразователь 220-120 вольт https://www.avito.ru/serov....0422604
2) купить адаптер на 100 ватт для зарядного http://serov1.ucoz.net/forum/16-31-1
3) перемотать трансформатор, о чем описано будет ниже.

Время зарядки для аккумулятора емкостью 2,0 А•ч (80%/100%), прибл. 35/45 мин
Время зарядки для аккумулятора емкостью 2,5 А•ч (80%/100%), прибл. 40/65 мин
Время зарядки для аккумулятора емкостью 3,0 А•ч (80%/100%), прибл. 53/68 мин
Время зарядки для аккумулятора емкостью 4,0 А•ч (80%/100%), прибл. 65/85 мин
Время зарядки для аккумулятора емкостью 5,0 А•ч (80%/100%), прибл. 82/107 мин
Время зарядки для аккумулятора емкостью 6,0 А•ч (80%/100%), прибл. 100/130 мин
Вес 800 г
Размеры (Д x Ш x В) 195 x 125 x 82 мм

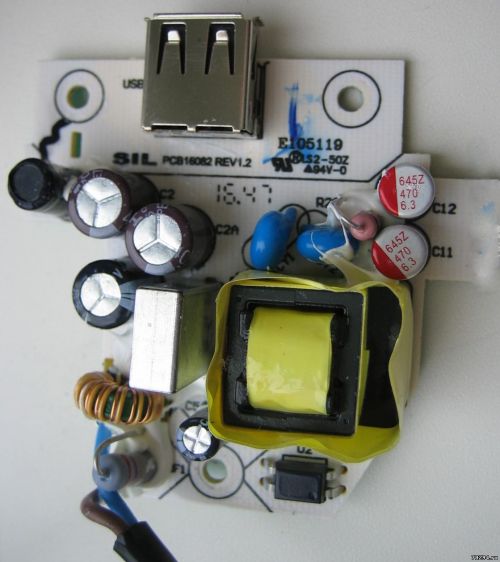

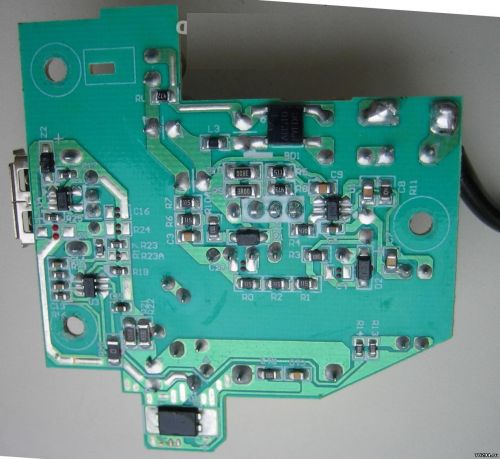

USB зарядное реализовано отдельным модулем, с независимым универсальным питанием от 110-220в (переделка не требуется).

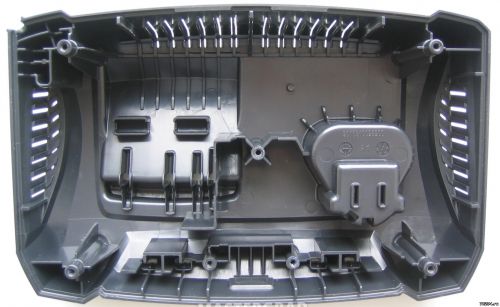

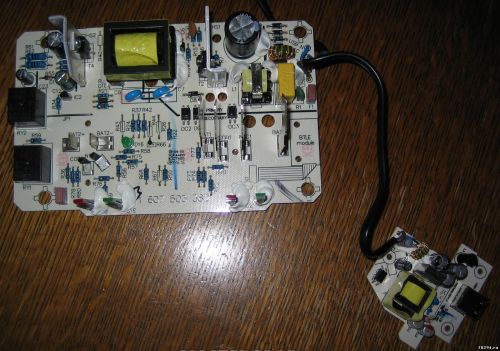

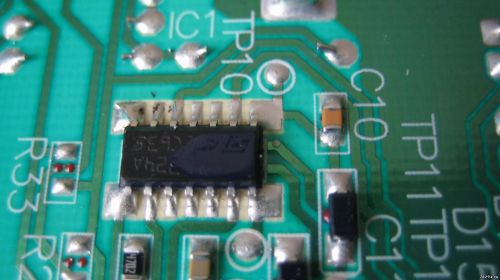

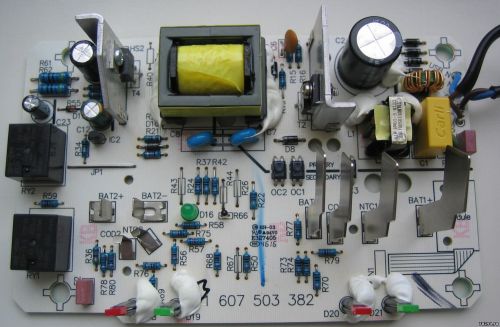

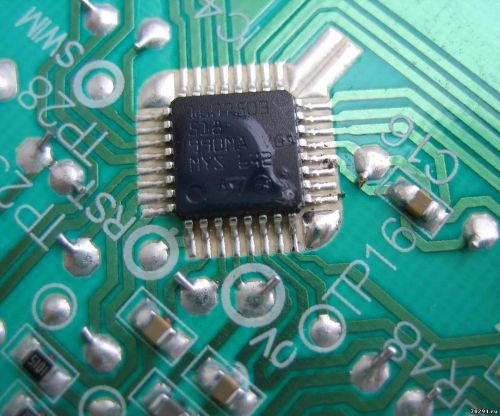

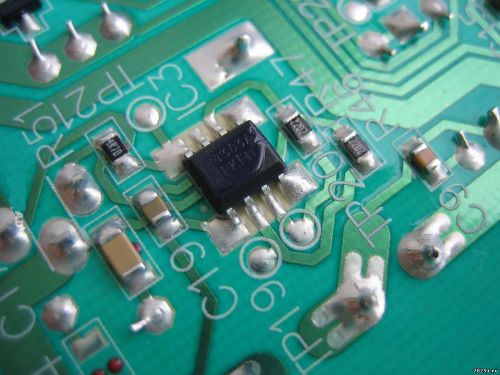

Фото внутренностей и платы

















Самое сложное разобрать трансформатор - может сломатся ферит: размотайте
изоленту, разогрейте магнитопровод до температуры 70--100С (желательно
паяльной станцией по кругу -если нет, то любым другим доступным способом
- чтобы размягчился лак), и раздвиньте 2 половинки очень осторожно ,
мотайте на транс 24-35 витка последовательно первичке, поверх
всех обмоток,проводом вдвойне Ф0.25.
Лак на разобранном магнитопроводе сдирать лезвием, иначе потом обратно не соберете.
Но лучше перемотать первичную обмотку полностью одним проводом, 70витков
Так же нужно заменить силовой транзистор на 800вольтовый, электролит на 450 вольт, заменить сопротивления в обвязке ШИМ согласно даташита.

Инструкция Bosch GAX 18V-30 : http://www.bosch-professional.com/ru....1a9.pdf

Схема для многих зарядных бош стандартная:

Прикрепления: 6148412.png(591.9 Kb) · 1066152.jpg(317.6 Kb) · 9551501.jpg(223.8 Kb) · 2317727.jpg(148.5 Kb) · 6997825.jpg(187.0 Kb) · 6818066.jpg(182.6 Kb) · 2700547.jpg(137.1 Kb) · 1681084.jpg(144.5 Kb) · 2972354.jpg(128.1 Kb) · 1679035.jpg(90.4 Kb)


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
Anat78 Дата: Понедельник, 09.10.2017, 06:24 | Сообщение # 2

Администраторы

Anat78

Генерал-лейтенант

  • Сообщений: 710
  • Репутация: 4
Anat78

Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
Anat78 Дата: Пятница, 15.03.2019, 09:23 | Сообщение # 3

Администраторы

Anat78

Генерал-лейтенант

  • Сообщений: 710
  • Репутация: 4
Anat78

Теперь приведу как выглядит зарядное из Америки на 110 вольт питания:




Модуль Bluetooth и рассыпуха под него на плате не распаяны

Плата USB:



Прикрепления: 5683492.jpg(621.7 Kb) · 2062682.jpg(654.7 Kb) · 8561623.jpg(369.0 Kb) · 8960539.jpg(500.1 Kb)


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
nistorman Дата: Среда, 03.04.2019, 11:02 | Сообщение # 4

Пользователи

nistorman

Рядовой

  • Сообщений: 2
  • Репутация: 0

Доброго дня, не подскажете какой транзистор стоит под номером Т1?

Прикрепления: 3346511.jpg(743.5 Kb)
Anat78 Дата: Четверг, 04.04.2019, 07:01 | Сообщение # 5

Администраторы

Anat78

Генерал-лейтенант

  • Сообщений: 710
  • Репутация: 4
Anat78

Цитата nistorman ()
какой транзистор стоит под номером Т1?

Это практически любой npn транзистор на 60 вольт
Но чтобы сказать точно назовите 2 символа на корпусе этого транзистора
Или если не очень спешите - разберу зарядное которое пришло из америки и скажу потом


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
nistorman Дата: Четверг, 04.04.2019, 08:39 | Сообщение # 6

Пользователи

nistorman

Рядовой

  • Сообщений: 2
  • Репутация: 0

Транзистор треснул, маркировка отсутствует, если не трудно, то я подожду, спасибо!

Добавлено (16.04.2019, 08:13)
---------------------------------------------
Если что, я еще жду)

Anat78 Дата: Среда, 17.04.2019, 01:44 | Сообщение # 7

Администраторы

Anat78

Генерал-лейтенант

  • Сообщений: 710
  • Репутация: 4
Anat78

Микросхема IC3 - NCP4303A для синхронного выпрямителя на полевом транзисторе



Транзистор Т1 - w1A это PMBT3904 NPN IC=200mA, VCEO=40V.









Прикрепления: 1549292.jpg(176.1 Kb) · 8231360.jpg(189.4 Kb) · 7594517.jpg(135.7 Kb) · 5654965.jpg(104.3 Kb) · 2858972.jpg(151.8 Kb) · 2379956.jpg(42.4 Kb) · 7630793.jpg(90.4 Kb)
