Схема зарядного Bosch AL 1450 DV
|
|
|
|
Anat78
|
Дата: Понедельник, 11.11.2019, 00:18 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:7588
- Репутация:62±
|
Подробнее схема здесь:
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 29.03.2020, 09:15 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7588
- Репутация:62±
|
Переделка Bosch AL 1450 DV (1607 501 873-А) для зарядки литиевых батарей 4S 14,4 вольт:
в случае если плата сгорела
Покупаем:
- модуль XL4015 http://ali.pub/4lz335
- блок питания от ноутбука 19,5 В 2,1 А (или купить универсальный блок питания 24в 2а http://ali.pub/4lz53v)
- вольтметр 0-30вольт http://ali.pub/4lz3hq
Соединяем все
Выставляем на выходе платы напряжение 16,8 вольт и ток 2А
Вольтметр измеряет напряжение на батарее
Схема подключения и настройки XL4015:
Характеристики XL4015
- Входное напряжение: 6-32V;
- Выходное напряжение: 1.25-30V регулируемое;
- Ток нагрузки: регулируемый, макс. 5A;
- Выходная мощность: не более 75W;
- Допустимая при работе температуры окружающей среды: -40 до + 85 градусов;
- Частота внутреннего преобразователя: 180KHz;
- КПД: до 96%;
- Защита от короткого замыкания: Есть (предельный ток 8A);
- Защита от перегрева: Есть (автоматическое отключение при перегреве);
- Защита от включения с обратной полярностью: Нет;
- Размеры: 51х26х15 mm;
- Вес: 20 г.
Доступно только для пользователей
После изменения выходного напряжения платы также легко можно заряжать батарею 3S до 12,6 В
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
wolfovich77
|
Дата: Пятница, 23.10.2020, 09:28 | Сообщение # 5
|
|
|
Добрый день. Подскажите номинал у R1
Сообщение отредактировал wolfovich77 - Пятница, 23.10.2020, 09:31 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 23.10.2020, 09:45 | Сообщение # 6
|
Администраторы
Anat78
Майор
- Сообщений:7588
- Репутация:62±
|
SCK-102, 10 Ом, 2 А, 20%, NTC термистор
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
gawewor125
|
Дата: Вторник, 23.11.2021, 15:53 | Сообщение # 7
|
|
|
Добрый день! Можно ли данной зарядкой заряжать 4S аккумулятор с платой BMS 60/100A (белая универсальная из соседней темы)? Какие переделки для этого требуются, не выкидывая все внутренности и сохраняя ток 5А? Версия зарядки 2 607 224 701.
При постановке на зарядку "как есть", зарядка начинается, вместо окончания начинает моргать коротко (как при обрыве цепи акб) сменяясь попытками продолжения зарядки. При частом свечении напряжение поднимается больше 20В. На самом аккумуляторе при снятии с зарядки получается около 16,52-16,55В.
Есть 2 зарядки, 1450 и 1411, хочется пустить в дело обе для 4S.
Сообщение отредактировал gawewor125 - Вторник, 23.11.2021, 16:09 |
|
|
|
|
|
Anat78
|
Дата: Вторник, 23.11.2021, 19:17 | Сообщение # 8
|
Администраторы
Anat78
Майор
- Сообщений:7588
- Репутация:62±
|
16,55в это норма, так что заряжает нормально получается?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
makarena
|
Дата: Пятница, 29.07.2022, 10:03 | Сообщение # 9
|
|
|
Добрый день. Пытаюсь заряжать автомобильную АКБ. Начинает заряжать, но через 1-5 минут загорается с/диод полной зарядки. Можно ли подогнать ЗУ под автомобильную батарею? Спасибо. Добавлено (29.07.2022, 10:42)
---------------------------------------------
Вместо датчика температуры запаял постоянное сопротивление в плату ЗУ.
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 29.07.2022, 10:59 | Сообщение # 10
|
Администраторы
Anat78
Майор
- Сообщений:7588
- Репутация:62±
|
Для того чтобы заряжал свинец - надо заменить контроллер заряда
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
makarena
|
Дата: Суббота, 30.07.2022, 15:16 | Сообщение # 11
|
|
|
Как ЗУ понимает свинец или никель? Может в навесном надо загрубить толковые датчики или с шунтами что-нибудь?
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 01.08.2022, 08:29 | Сообщение # 12
|
Администраторы
Anat78
Майор
- Сообщений:7588
- Репутация:62±
|
Зарядное просто следит при зарядке за напряжением на батарее и ловит дельта пик у кадмия
Плюс температура
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
asferrum
|
Дата: Вторник, 15.11.2022, 20:36 | Сообщение # 13
|
|
|
Цитата Anat78 (  ) Подробнее схема здесь:https://yadi.sk/i/IxI8QoCRlM3zSA
Фото платы правильные. Схема не соответствует,к сожалению.Но переделка несложная.Меняем стабилитрон V10 с 22 Вольт,на 12Вольт.
На выходе 17,1 Вольта. И для 3S и для 4S вполне хватает. Точнее ,должно хватить.Аккум сейчас на зарядке.отрезал 3 сопротивления на шунте(ну не люблю я большие токи),в итоге 1,9Ампера на данный момент потребление.
По индикации окончания заряда,отпишу чуть позже.
 Добавлено (15.11.2022, 21:57)
---------------------------------------------
Аккум зарядился,ток упал до 0 практически,но.... Сетодиод моргает в режиме заряда.
завтра подержу еще часик-два,может покажет остановку заряда.но наверное,врядли....
Сообщение отредактировал asferrum - Вторник, 15.11.2022, 20:43 |
|
|
|
|
|
Anat78
|
Дата: Вторник, 15.11.2022, 21:57 | Сообщение # 14
|
Администраторы
Anat78
Майор
- Сообщений:7588
- Репутация:62±
|
укажите пожалуйста в схеме где не соответствие - поправлю
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
asferrum
|
Дата: Четверг, 17.11.2022, 20:11 | Сообщение # 15
|
|
|
Анатолий,там не несоответствие.там вообще не то.

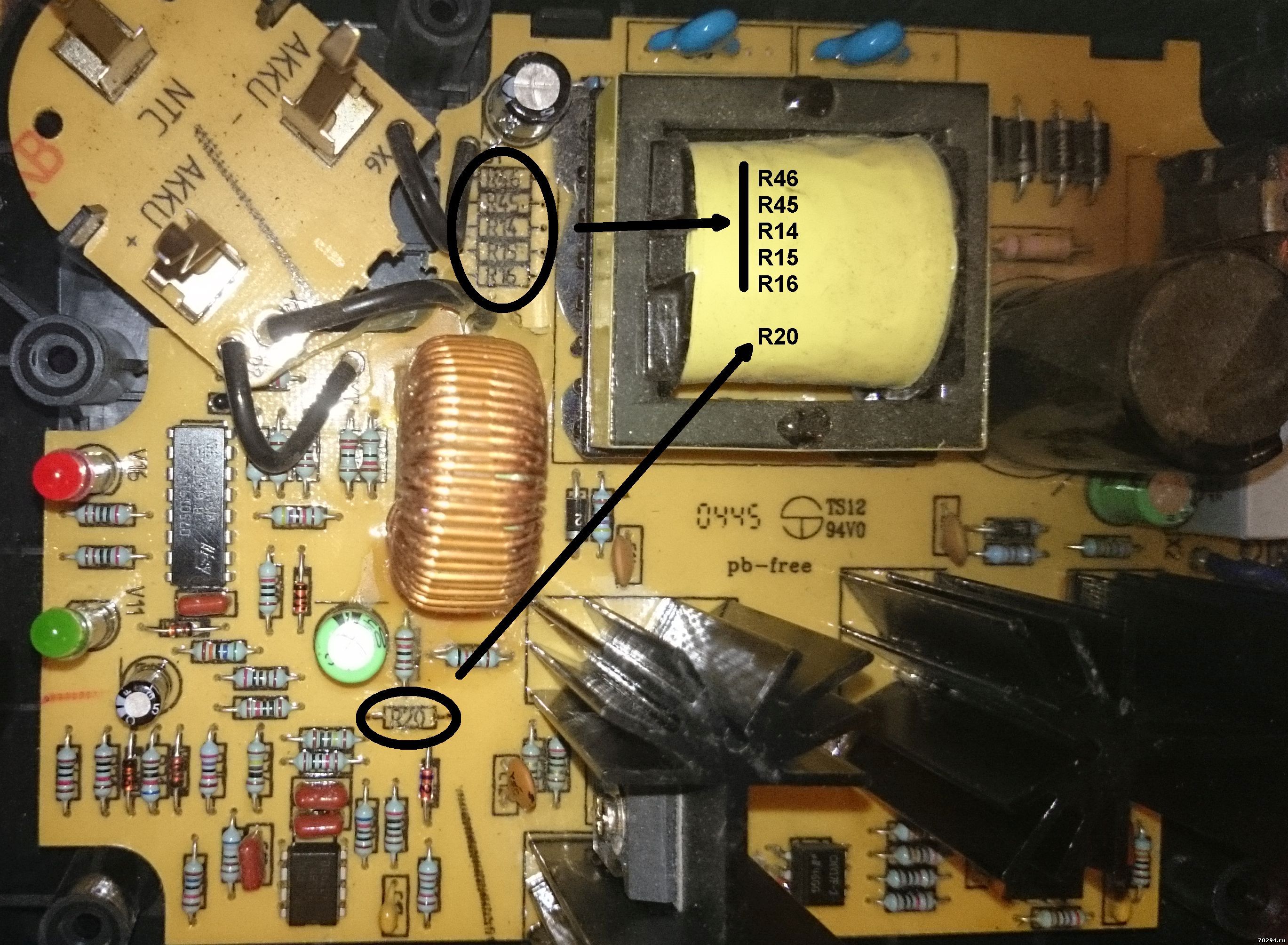

Прямо навскидку: -на фото R16 один из резисторов в шунте(который отрезан и под ним видно),а на схеме это 10Ом вместе с R18 перед шунтом.
-V10 котороый я менял,стабик на 22 В,а на схеме D10 светодиод индикации.
это схема не от этой зарядки.
ЗЫ: индикация заряда так и осталась моргающей,но тока нет почти,отдал клиенту как есть.
Сообщение отредактировал asferrum - Четверг, 17.11.2022, 20:19 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 17.11.2022, 20:22 | Сообщение # 16
|
Администраторы
Anat78
Майор
- Сообщений:7588
- Репутация:62±
|
Понял, вы путаете схему и обозначение элементов, схема верная, обозначение элементов просто в другом порядке
Да будет моргать если термодатчик не подключить к плате бмс
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
asferrum
|
Дата: Четверг, 17.11.2022, 20:39 | Сообщение # 17
|
|
|
ааа....понял,просто элементы обозначены не так.
ясно тогда.сравнивать особо некогда было,как обычно...
спасибо большое!
|
|
|
|
|
|
atassaab
|
Дата: Воскресенье, 27.11.2022, 17:18 | Сообщение # 18
|
|
|
Здравствуйте. Спасибо за информацию.
Сначала пошел по пути asferrum. Поменял V10 на 10В (У меня 3S), на выходе около 13-14В, точно не помню , так же отпаял три резистора (ток упал до 1.8А)
Индикатор стал мигать медленно. При установке аккума на зарядку мигает быстро. Проверил амперметром и вольтметром, меняется как мигает светодиод.
Плата БМС белая 60/100, подключение 60. Побоялся, что это вредно, решил пойти по пути Anat78, т.е. 220-24В и далее XL4015. Это дороже, да, но мне кажется удобнее.
Индикаторы работают как надо, плюс можно регулировать как ток так и напряжение без последующей переделки.
P.S. Тоже сделал на Маките.
Сообщение отредактировал atassaab - Воскресенье, 27.11.2022, 17:29 |
|
|
|
|
|
oyoy
|
Дата: Понедельник, 20.03.2023, 14:49 | Сообщение # 19
|
|
|
Я очень рад что сам блок сделан не по этой схеме.....))))
Я только с краю зашел, а если посмотреть даташит на контроллер ST62T00C6 и на схему то ....???
Питание UC3842....??
С выпрямителя 310в идет на обмотку транса (сопротивление которой 0 целых и Х десятых).... и возвращается на минус... во как надо!!!
А в это время Q1 висит в цепи питания UC3842 и неизвесно что он там делает ....
Сообщение отредактировал oyoy - Понедельник, 20.03.2023, 15:11 |
|
|
|
|
|
Сергей1186
|
Дата: Суббота, 25.03.2023, 01:20 | Сообщение # 20
|
|
|
Подскажите пожалуйста номинал сопротивления
|
|
|
|
|
|
ser461gey
|
Дата: Пятница, 14.04.2023, 15:12 | Сообщение # 21
|
Пользователи
ser461gey
Рядовой
- Сообщений:10
- Репутация:3±
|
Цитата Сергей1186 ( ) Подскажите пожалуйста номинал сопротивления
Сделал такие модификации, выпаял три сопротивления шунта и заменил стабилитрон 24 в на 12в. На выходе без нагрузки теперь 14в. Но это напряжение видится как ошибка аккумулятора и светодиод быстро мигает. При подключении акума зарядка начинает заряжать и светодиод мигает правильно.
Также я вернул стабилитрон назад и на выходе получил 27в в холостом без нагрузки, и светодиод при этом светится как будто зарядка окончена, при подключении батареи только + и - без контакта ntc , напряжение выхода падает до 15в и светодиод начинает быстро мигать, эффект тот же что и при замене стабилитрона.
Вот и подумал, а как бы обьяснить зарядке что выход у нее не 24в а 14в. чтоб светодиод без акума светился а не быстро мигал.
Сообщение отредактировал ser461gey - Пятница, 14.04.2023, 15:17 |
|
|
|
|
