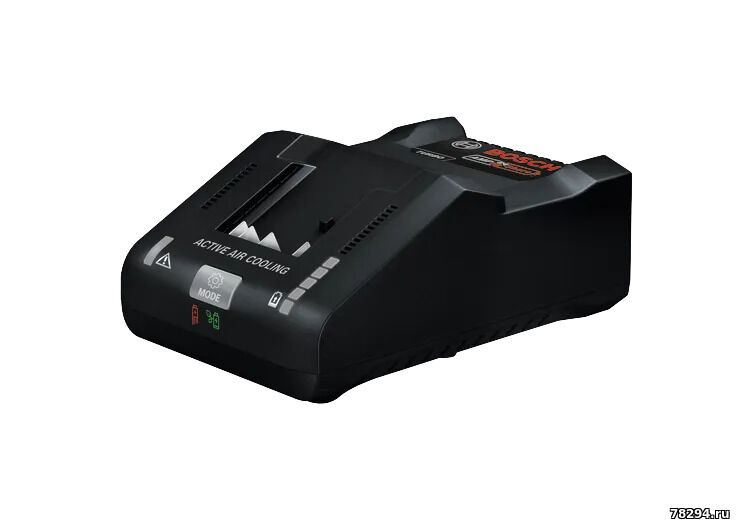

Зарядное устройство Bosch GAL 18V-160 C Professional
|
|
|
Anat78
|
Дата: Понедельник, 08.04.2019, 15:01 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7553
- Репутация:62±
|
Зарядное устройство Bosch GAL 18V-160 C Professional Схема
с модулем блютус GCY 42
Ток заряда 16А !!! пришлось аж 2 вентилятора ставить для охлаждения
Заряжает батареи :
ProCore18V 4.0 Ah
ProCore18V 8.0 Ah (replaces 7.0 Ah Pro-Core18V)
ProCore18V 12.0 Ah
Инструкция https://www.bosch-professional.com/binary....903.pdf
Инструкция Bosch GAL 18V-160 C :
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 18.04.2019, 10:12 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:7553
- Репутация:62±
|
Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Среда, 23.06.2021, 16:03 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7553
- Репутация:62±
|
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 09.07.2021, 14:35 | Сообщение # 4
|
Администраторы
Anat78
Майор
- Сообщений:7553
- Репутация:62±
|
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
zhekae29
|
Дата: Четверг, 06.01.2022, 21:07 | Сообщение # 5
|
Пользователи
zhekae29
Рядовой
- Сообщений:58
- Репутация:2±
|
По переделке американских зарядок не появилось информации?
Вот фото платы Bosch GAL 18V-160.
Доступно только для пользователей
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 07.01.2022, 00:15 | Сообщение # 6
|
Администраторы
Anat78
Майор
- Сообщений:7553
- Репутация:62±
|
Да могу отправить вам инструкцию по переделке, пишите на почту 78294@mail.ru
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
dimamorozov1996
|
Дата: Четверг, 08.06.2023, 15:25 | Сообщение # 7
|
|
|
Может кто сказать номиналы резисторов R7 R11 R13
Сообщение отредактировал dimamorozov1996 - Четверг, 08.06.2023, 15:33 |
|
|
|
|
|
zhekae29
|
Дата: Вторник, 20.06.2023, 13:14 | Сообщение # 8
|
Пользователи
zhekae29
Рядовой
- Сообщений:58
- Репутация:2±
|
Вот
|
|
|
|
|
|
salamov1987
|
Дата: Четверг, 16.05.2024, 12:16 | Сообщение # 9
|
|
|
|
|
|
|
|
|
kadet7217
|
Дата: Пятница, 04.10.2024, 14:35 | Сообщение # 10
|
|
|
Доброе всем. Есть ли на это зарядное схема? Проблема такая. В дежурке горить зеленый светодиод. При подключении аккумуляторов подключаются вентиляторы и уходить в аварию зарядное. Через блютуз сообщение неисправно зарядное.
И еще - в дежурке есть 5 вольт .а на основном канале должно быть начальное напряжение?
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 05.10.2024, 21:29 | Сообщение # 11
|
Администраторы
Anat78
Майор
- Сообщений:7553
- Репутация:62±
|
Цитата kadet7217 (  ) в дежурке есть 5 вольт .а на основном канале должно быть начальное напряжение?
Цитата kadet7217 ( ) При подключении аккумуляторов подключаются вентиляторы и уходить в аварию зарядное.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kadet7217
|
Дата: Воскресенье, 06.10.2024, 12:48 | Сообщение # 12
|
|
|
Аварию дает примерно через 5 секунд после включения зарядного с аккумулятором в сеть.
Если сделать так раза 4 примерно то срабатывает реле идет пару секунд зарядка и загораются все зеленые светики. т.е 100 процентный заряд.
Смотрел напряжение по дежурке . сначала оно примерно 12 вольт через некоторое время опускается до 5 вольт. эту команду дает процессор.
Силовая часть рабочая . Напряжение там появляется при многоразовых включений. оптопары проверил если что...
Аккумулятор прозвонил. по первому коду от минуса 97ком . второй код 8 комNTC звонится думаю через плату аккумулятора . В программе температуру показывает . значит работает.
Банки ровные по напряжению. да и два у меня аккумулятора.
В принципе схема та и не нужна а вот карта напряжений контрольных точек помогла бы .
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 06.10.2024, 14:49 | Сообщение # 13
|
Администраторы
Anat78
Майор
- Сообщений:7553
- Репутация:62±
|
надо смотреть сам контроллер
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kadet7217
|
Дата: Воскресенье, 06.10.2024, 16:37 | Сообщение # 14
|
|
|
Как смотреть?он не мертвый .Действия делает свои но как будто что то не так ему дают сигналы и он входить в защиту?Отключая все - понижая питание дежурки . Я с такими умными зарядками не сталкивался .какой там алгоритм работы заложен?
|
|
|
|
|
|
sergvitebsk84
|
Дата: Четверг, 31.10.2024, 18:26 | Сообщение # 15
|
|
|
Подскажите пожалуйста маркировки T2 и T3. Спасибо заранее!
И если можно фото в качестве, шимки HR1000A с её обвязкой. Хочу проверить правильно ли
были заменены резисторы и соответствуют ли они номиналам. Спасибо
|
|
|
|
|
|
kadet7217
|
Дата: Пятница, 01.11.2024, 18:52 | Сообщение # 16
|
|
|
T2 - W1A - PMBT3904 Sw, 60V, 100mA, 250mW, B=100..300, >300MHz Si-npn
T3 - 1 B - 2N2222 GP, 60V, 600mA, 330mW, B=100..300, >250MHz Si-npn
как то так
Сообщение отредактировал kadet7217 - Пятница, 01.11.2024, 18:55 |
|
|
|
|
|
ilya85589
|
Дата: Понедельник, 03.03.2025, 21:14 | Сообщение # 17
|
|
|
Здравствуйте всем. Есть ли на это зарядное схема? Проблема такая: не подает признаков жизни, при включении в сеть светодиоды не горят. Подскажите пожалуйста маркировку T8, свищ надпись уничтожил, и если можно напряжение в ТР22 , первоначально было 10.5в, снял IC3 ( кз по питанию, заказал ) , стало 6.5В.
Сообщение отредактировал ilya85589 - Понедельник, 03.03.2025, 21:44 |
|
|
|
|
|
