Bosch AL1830CV схема и ремонт
Bosch AL 1830 CV(AL1830CV)
Компактное быстрозарядное устройство AL 1830 CV Bosch 1600A005B3 подходит для зарядки аккумуляторов Bosch Home & Garden 14,4 В, а также аккумуляторов 18 В серии Power for ALL.
Минимальное время заряда аккумулятора емкостью 2,5 А*ч - 40 минут, за это время он заряжается на 80 % и вновь готов к работе. Интеллектуальная система обеспечивает бережную зарядку аккумуляторов и тем самым увеличивает срок их службы. Благодаря наличию индикатора (зеленый или красный) удобно отслеживать статус заряда аккумулятора.
Технические характеристики Bosch AL 1830 CV 1600A005B3
Время заряда 1 ч
Min время заряда 25 мин
Тип заряжаемых аккумуляторов Li-ion
Количество заряжаемых аккумуляторов 1
Серия аккумулятора Power4All
Напряжение заряжаемых аккумуляторов 14.4/18 В
Устройство аккумулятора слайдер
Вес нетто 0.4 кг
Инструкция: https://drv.dns-shop.ru/Manuals....023.pdf
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 08.12.2024, 23:27 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:7171
- Репутация:59±
|

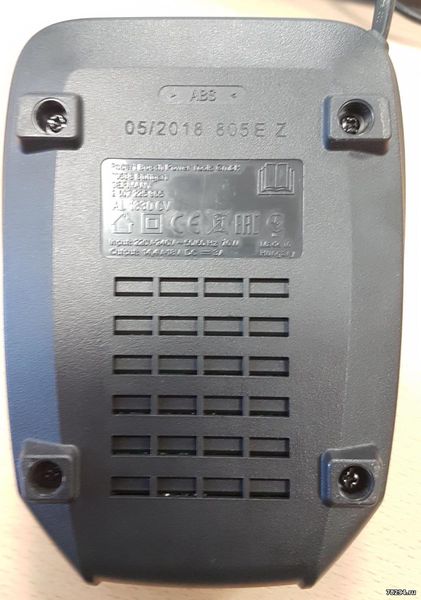

Зарядное устройство BOSCH 2018 года выпуска.
Печатная плата
1 607 503 091-C
PCB4040 Rev0.4 CEM-1 1.6T 10Z
2016-04-19
Перегорел предохранитель
Схема первички - типовая на 2-х транзисторах, а вот во вторичке - синхронный выпрямитель на полевике с драйвером NSP4303
Оптронами управляет LM324
V5 - Mosfet ST P6NK90Z
термистор R1(8S150L)
выпрямитель на 1N4007
R11 - 30 Ом smd
R12 - 10 КОм smd
V6 - W1A 59 - написано перпендикулярно надписи W1A/символ PMST 3904 NPN
R7=1,68 Ohm
В итоге: резистор R7-1,8 Ом, транзистор поставил TK22E10N1, вместо синхр. выпрямителя пошел диод F12C20 - 12А-200В ( Драйвер NCP4303 сдул) Про первичку: заменил предохранитель, резистор и полевик
