Зарядное устройство GAL 12V-20 схема и ремонт
|
|
|
Anat78
|
Дата: Вторник, 21.02.2023, 14:35 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7773
- Репутация:63±
|
Зарядное устройство GAL 12V-20 схема и ремонт, переделка на 220 вольт
Компактное зарядное устройство 12 В - Интеллектуальный процесс зарядки защищает ваш аккумулятор: он определяет состояние аккумулятора и бережно заряжает его с оптимальным зарядным током
- Светодиодный индикатор заряда: индикация зарядки — мигание; постоянно горящий сигнал значит, что аккумулятор полностью заряжен.
- Аккумулятор 2,5 А·ч полностью заряжается за 75 минут
- POWER FOR ALL: один аккумулятор и зарядное устройство для всей линейки инструментов Home & Garden
Зарядный ток 2,0 A
Время зарядки при 1,5 А*ч 100 % прим. 50 мин
Время зарядки при 2,0 А*ч 100 % прим. 65 мин
Время зарядки при 2,5 А•ч 100 % прим. 80 мин
Напряжение аккумулятора 12 В
Размеры инструмента (Д x Ш x В) 228 x 106 x 60 мм
Вес 246 г
Код для заказа 1600A020Y1
Код EAN 4053423222180
Инструкция https://www.manualslib.com/manual....20.html
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ikif81
|
Дата: Вторник, 21.02.2023, 15:29 | Сообщение # 2
|
|
|
Здравствуйте.
Имеется ли схема данного зарадника или снимок изнутри ?
Какова роль блока питания (который в розетку вставляется) : выдача DC 12v до 2А или он учавствует в регулировке тока при зарадке ?
Заранее благодарен.
|
|
|
|
|
|
ikif81
|
Дата: Воскресенье, 12.03.2023, 22:47 | Сообщение # 3
|
|
|

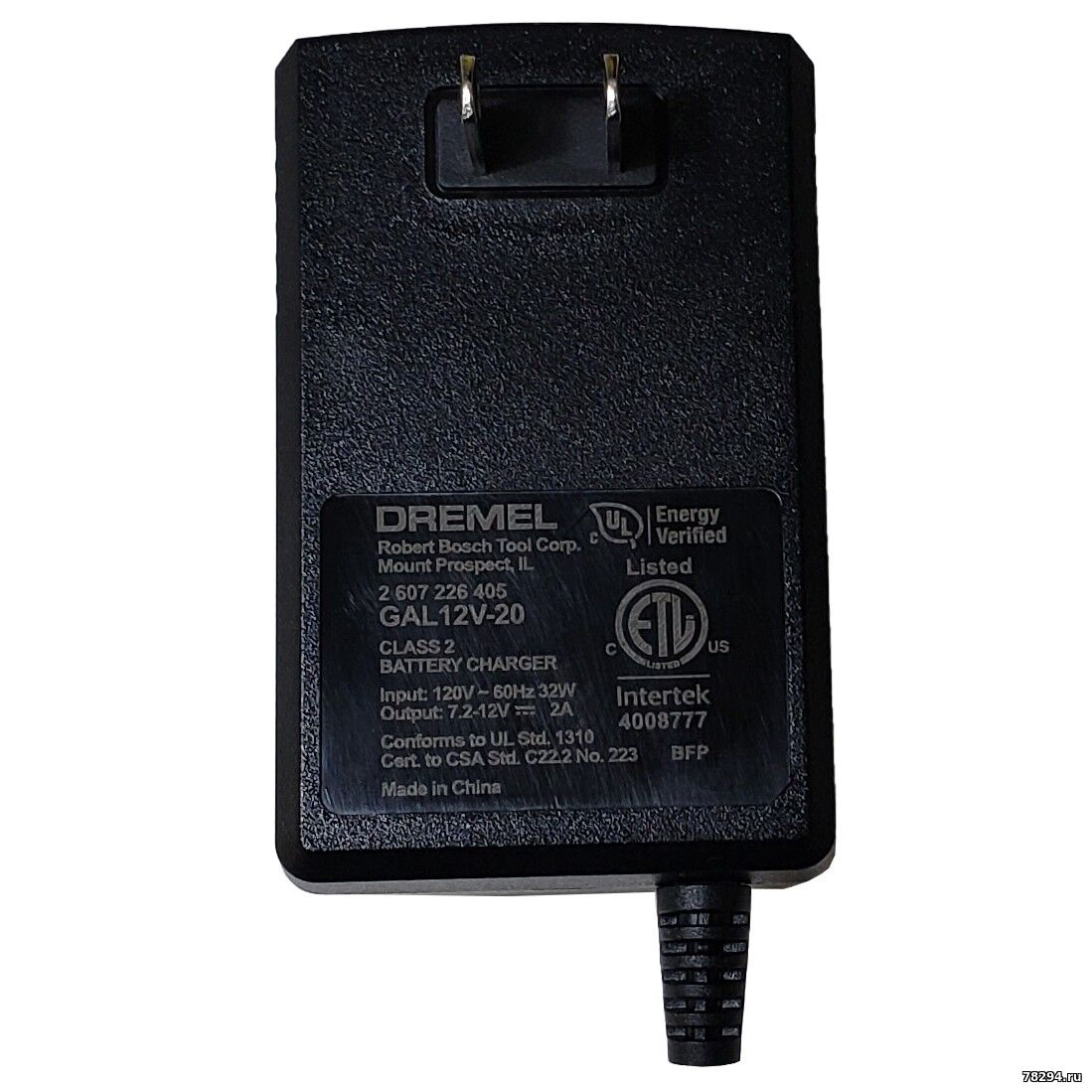

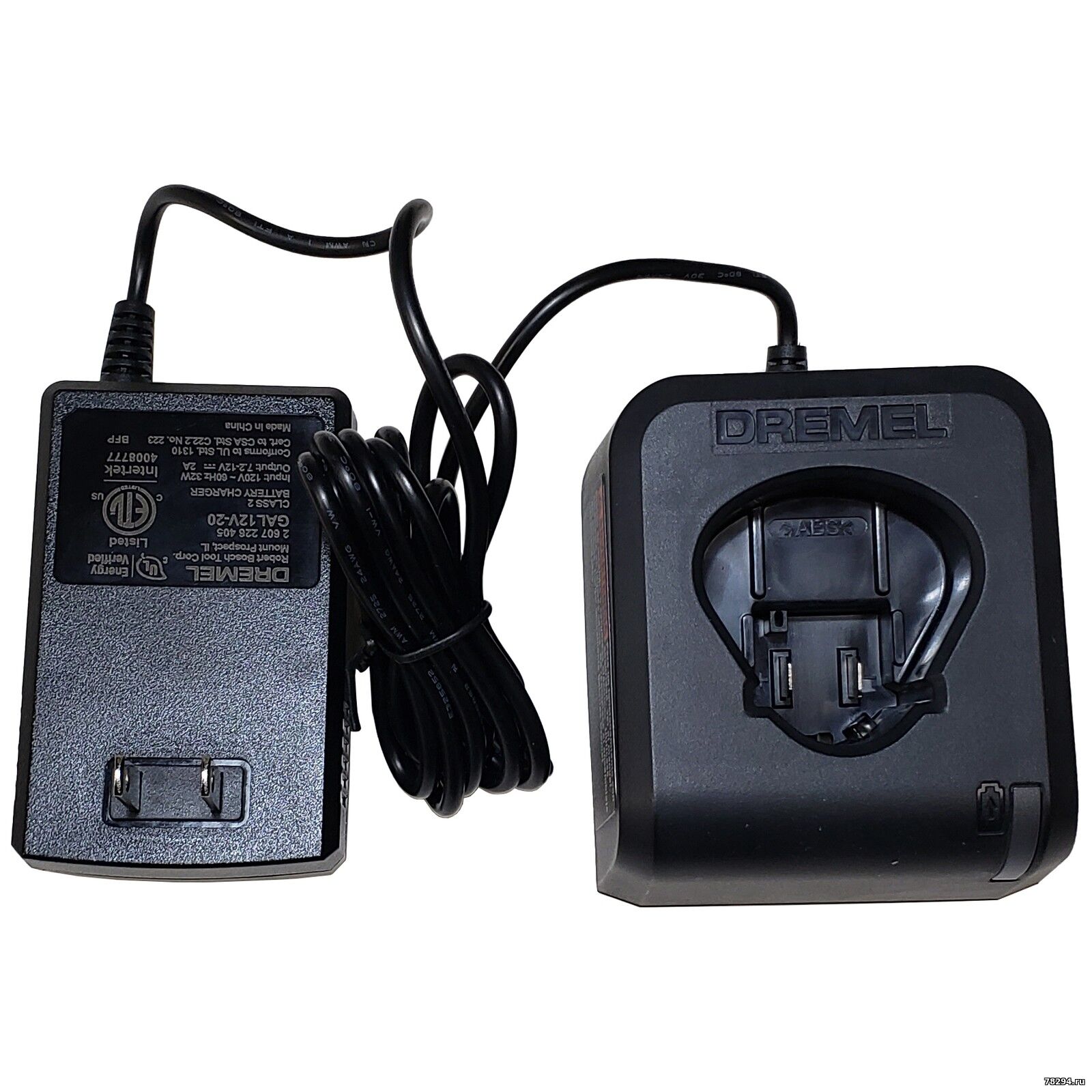

Нашел картинки.
Очень загадочный зарядник , нигде никакой информации , на блоке написано от 7.2-12В 2А.
Вот и не пойму этот блок просто 12В выдаёт или же 7.2В при 2А , и с понижением тока поднимается до 12В.
Можно ли его заменить на постоянный 12В(2А)...
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 12.03.2023, 23:12 | Сообщение # 4
|
Администраторы
Anat78
Майор
- Сообщений:7773
- Репутация:63±
|
Цитата ikif81 (  ) Можно ли его заменить на постоянный 12В(2А)...
нельзя
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ikif81
|
Дата: Понедельник, 13.03.2023, 02:48 | Сообщение # 5
|
|
|
Цитата Anat78 ( ) нельзя Добавлено (13.08.2023, 15:39)
---------------------------------------------
Схема ещё не нашлась таки ?
|
|
|
|
|
|
RiDEN
|
Дата: Воскресенье, 03.12.2023, 03:09 | Сообщение # 6
|
|
|
Убил этот зарядник) не заметил что он пришел на 110В, включил через переходник и пошёл магический дым. Подключение другого БП на 12В результата не дало. Точно умер диод в позиции D3 (самый крупный). Микроконтроллер IC2 имеет какие-то "подтёки", выпаял, но вроде сверху/снизу целый. Не знаю как проверить его исправность. Да и даже если новый купить - нужна донорская прошивка...
Так что видать путь ему на мусорку к сожалению...
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 03.12.2023, 10:14 | Сообщение # 7
|
Администраторы
Anat78
Майор
- Сообщений:7773
- Репутация:63±
|
Не в мусорку конечно, можно попробовать восстановить
В первый раз спалили блок питания, второй раз только диод спалили, блок питания на 12в простой нельзя у нему подключать
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Masterok
|
Дата: Пятница, 24.01.2025, 20:02 | Сообщение # 8
|
Пользователи
Masterok
Рядовой
- Сообщений:83
- Репутация:1±
|
Пришло такое зарядное но от дремеля. Внутри и снаружи один в один.
Контролёр внутри зарядки MIC7503679.
Мне пришло в ремонт, дефект не заряжает акум. Индикатор светится но заряда нет. Если напряжение зарядки поднять до 12.9. вольта то начинает заряжается.
|
|
|
|
|
|
akatyshin
|
Дата: Понедельник, 08.09.2025, 21:21 | Сообщение # 9
|
|
|
Купил новую такую зарядку. Родной блок на 120 вольт заменил на 220в на выходе постоянные 12V 2A , по итогу не заряжает аккумы, при подключении светодиод зеленый мигнул и продолжил светиться, как будто батарея заряжена на 100%, проверял на обоих аккмуляторах.
Подскажите что можно сделать, зря купил блок питания на 220...
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 08.09.2025, 21:34 | Сообщение # 10
|
Администраторы
Anat78
Майор
- Сообщений:7773
- Репутация:63±
|
Зачем меняли?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
akatyshin
|
Дата: Понедельник, 08.09.2025, 21:50 | Сообщение # 11
|
|
|
я решил что в 230 сети сгорит раз на нем указано 120 вольт. насчет замены кто то в инете посоветовал подобрать просто по номиналу, на родном было написано 7-12V , думал все банально и просто
Сообщение отредактировал akatyshin - Понедельник, 08.09.2025, 21:51 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 08.09.2025, 21:52 | Сообщение # 12
|
Администраторы
Anat78
Майор
- Сообщений:7773
- Репутация:63±
|
90% информации в интернете - обман и мошенники
