Зарядное устройство Bosch GAL1110cv = GAL1210CV схема
Anat78 Дата: Вторник, 07.09.2021, 16:57 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Зарядное устройство Bosch AL1110cv = GAL1210CV 10.8-12V 1A схема, одинаковые зарядные на самом деле









Код производителя 2609120553
ИСТОЧНИК ПИТАНИЯ - 230В
ЗАРЯДНОЕ НАПРЯЖЕНИЕ - 10,8 - 12 В
ЗАРЯДНЫЙ ТОК - МАКС.1 А
МОЩНОСТЬ - 16 Вт

Зарядное напряжение аккумулятора 12 В
Зарядный ток 1,0 A
Время зарядки при 1,5 А*ч 100 % прим. 94 мин
Время зарядки при 1,5 А*ч (ReadyToGO 80 %/100 wacko прим. 70 мин
Вес 335 г
Напряжение аккумулятора 12 В

Данное зарядное устройство совместимо со следующими кодами аккумуляторов:
2 607 336 013
2 607 336 014
Бат411
Бат411а
Бат412a
D-70745
Данное зарядное устройство также совместимо со следующими аккумуляторами от моделей электроинструментов:CLPK30-120, CLPK31-120, Клп40-120, CLPK41-120, CLPK50-120Фл10, GDR 10,8 V- LI, GDR 10,8-LI, GLI 10,8 V-LI, GMF 10,8 В-ли, GOP 10,8 В, GOP 10,8 V-LI, GOS 10,8 V-LI, GSA 10,8 В-ли, GSB 10.8-2-LI, ГСК 10,8 В-ли, GSR 10,8 В-ли, GSR 10,8 В-LI-2, GSR 10,8 V-LI2, GSR 10,8 V- LIQ, GSR 10.8-2-LI, GSR 10,8-LI, GUS 10,8 V-LI, GWB 10,8-LI, GWI 10,8 В-ли, PS10-2, PS10-2A, PS20-2, PS20- 2A, PS20B, PS21-2A, PS30-2A, PS30B, PS31-2A, Пс40, PS40-2, PS40-2A, PS40B, PS41- 2A, PS50-2A, PS50-2B, PS50B, PS70-2A

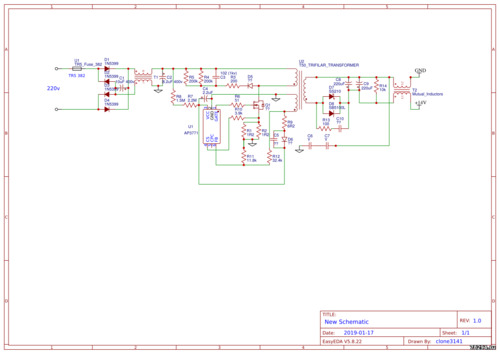

Схема зарядного:





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ra9uid857 Дата: Вторник, 07.09.2021, 16:57 | Сообщение # 2

Пользователи

ra9uid857

Рядовой

  • Сообщений:6
  • Репутация:0±

Здравствуйте,уважаемые участники форума! Может кто в курсе-сейчас на ремонте зарядное BOSCH GAL1110CV с аккумулятором GBA 12V 1,5 Ah ,
Аккумулятор не заряжается-зарядное его не видит. При вскрытии обнаружил,что внутри было немного влаги-плата как у аккума на Вашей фотографии, который на 10,8 V  2,5 Ah. Возле большой микросхемы, прямо на выводах справа по центру-плесень.
Транзистор, который выше этой микрухи-когда я его только тронул-вообще отвалился-отгнил. Плесень с микрухи убрал спиртом,Транзистор с трудом припаял на место-эффект тот-же-зарядное аккум не видит. Вопрос у меня такой-как можно обойтись теперь в аккуме по упрощенной схеме-например двумя резисторами-если можно,какие номиналы-как Вы советовали в начале статьи-не получилось-не видит.. И как можно такое зарядное проверить,если например прямо на выводы зарядника посадить правильные резисторы-аккум я думаю можно не подключать,т.к. его плюсовой вывод идёт в схему зарядника через диод,т.е. диод в прямом направлении в сторону аккума. Если у кого есть какие мысли-подскажите пожалуйста-уже целый день на него убил.. Обидно... С уважением-Дмитрий Васильев.
Anat78 Дата: Среда, 08.09.2021, 16:53 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Да просто подключить как здесь:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
bvale Дата: Пятница, 23.02.2024, 08:39 | Сообщение # 4

Пользователи

bvale

Рядовой

  • Сообщений:11
  • Репутация:0±

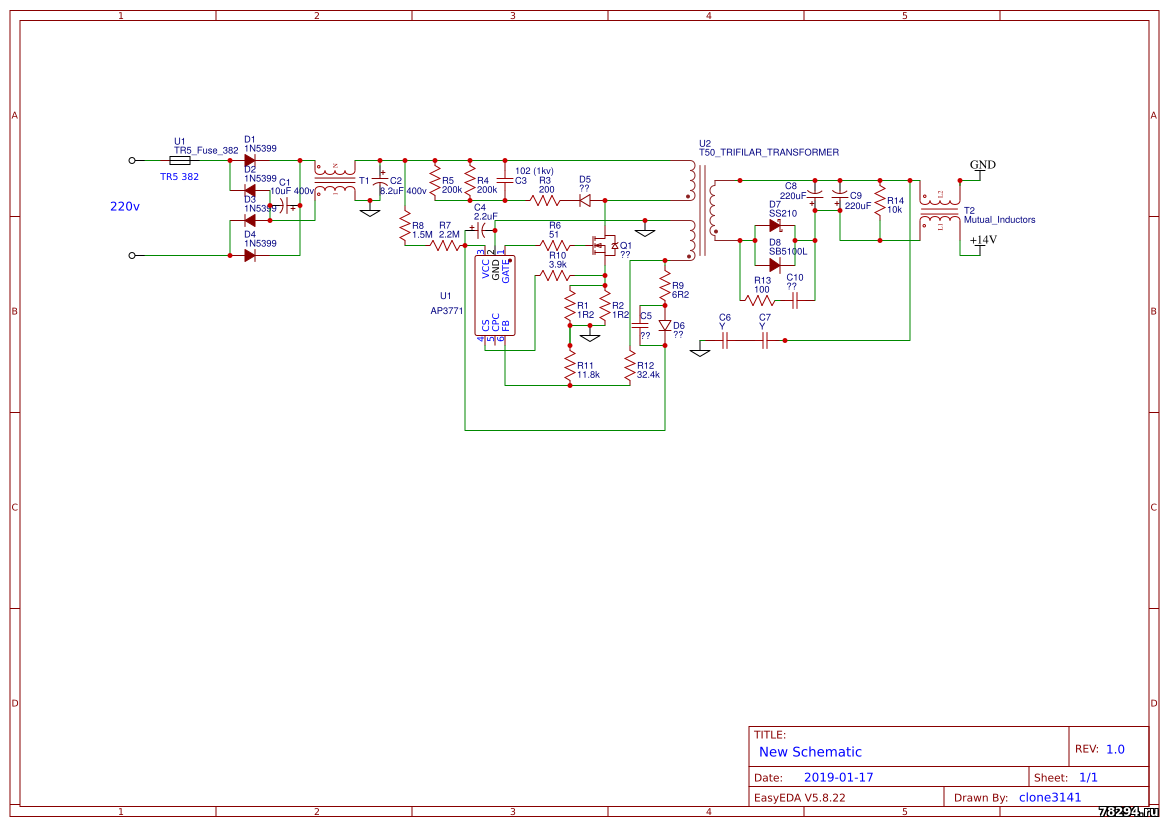

Качество картинки здесь получше

Anat78 Дата: Пятница, 23.02.2024, 09:30 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

вроде хуже даже smile
