Переделка зарядного GAL 18V-20 Bosch Professional
Anat78 Дата: Суббота, 27.02.2021, 09:43 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6505
  • Репутация:52±
Anat78

Переделка зарядного GAL 18V-20 Bosch Professional

Зарядное устройство GAL 18V-20 Bosch 2607226281 для заряда аккумуляторов с напряжением 14,4-18 В



Характеристики зарядного устройства GAL 18V-20 2607226281, 2 607 226 281, 2.607.226.281

Зарядное напряжение аккумулятора: 12-18 В
Зарядный ток: 2.0 А
Потребляемая мощность 50 Вт
Напряжение: 230 В
Тип аккумулятора: Li-Ion Professional
Упаковка: Коробка
Вес в упаковке: 0.400 кг
Габариты упаковки: 200х150х150 мм
Страна производитель: Малайзия
Оригинальная запасная часть - быстрозарядное устройство от производителя.

Комплектация зарядного устройства GAL 18V-20 2607226281, 2 607 226 281, 2.607.226.281
Является заменой для : 2 607 225 727;
Артикул Bosch для заказа: 2607226281, 2 607 226 281, 2.607.226.281

Рекомендовано производителем как замена для:
2 607 225 727 Зарядное устройство Bosch AL 1814 CV

IC1  PWM АР3771.

Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Суббота, 06.03.2021, 09:55 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6505
  • Репутация:52±
Anat78

Для адаптации под 220В меняем:

Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Mikkey Дата: Понедельник, 31.05.2021, 19:27 | Сообщение # 3

Пользователи

Mikkey

Рядовой

  • Сообщений:3
  • Репутация:0±



Привествую.
Не подскажите номинала резисторов R13, R49 и R17?
lexxdoff Дата: Четверг, 01.07.2021, 18:11 | Сообщение # 4

Пользователи

lexxdoff

Рядовой

  • Сообщений:1
  • Репутация:0±

R13- 0,82R R49- 0,91R (итого примерно 0,44R)  R17- 10R

Только видимо их замена ничего не даст(.  Походу у Вас T1-точно труп, IC1-скорее всего труп. Диодный мост живой? 33мФ-400в скорее всего причина всего этого счастья(

Кстати .  IC1 что за ШИМка ?
Mikkey Дата: Вторник, 06.07.2021, 12:27 | Сообщение # 5

Пользователи

Mikkey

Рядовой

  • Сообщений:3
  • Репутация:0±

Спасибо за ответ!
Шимка, тут не шимка, а ЧИМка smile
AP3771BK6TR-G1
маркировка GJJ.
Всё остальное проверено, причина гроза.
Транс по крайней мере не в обрыве.
Сегодня буду запускать.
Mikkey Дата: Пятница, 09.07.2021, 13:49 | Сообщение # 6

Пользователи

Mikkey

Рядовой

  • Сообщений:3
  • Репутация:0±

Завелось.



Сообщение отредактировал Mikkey - Пятница, 09.07.2021, 13:51
google Дата: Суббота, 21.08.2021, 16:10 | Сообщение # 7

Пользователи

google

Рядовой

  • Сообщений:1
  • Репутация:0±

та же модель только 2607226286, купил преобразователь китайский 220-->110 80w, померял 107v, подключил зарядку, через пару минут работы вскрылись конденсаторы на 200v
Anat78 Дата: Суббота, 21.08.2021, 16:40 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:6505
  • Репутация:52±
Anat78

Да китайские они такие адаптеры или сами сгорают или зарядное убивают, поэтому и продаю сам надежные адаптеры: http://www.78294.ru/forum/16-36-1

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
maher4712 Дата: Среда, 08.12.2021, 20:03 | Сообщение # 9

Пользователи

maher4712

Рядовой

  • Сообщений:2
  • Репутация:0±

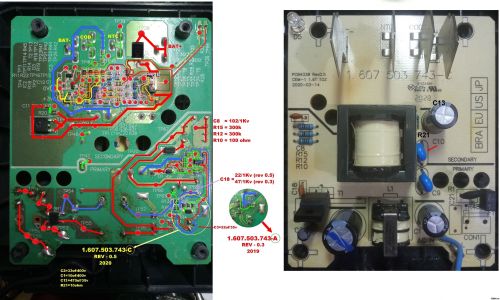

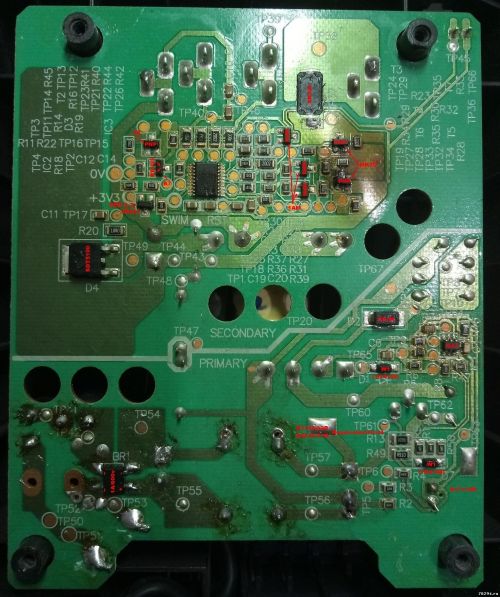

Bonjour, pouvez-vous m'indiquer l'équivalence de 2 transistors cerclés en rouge (leur lien : MK3 C)
Здравствуйте, можете ли вы сказать мне эквивалентность 2 транзисторов, кружащихся красным (их ссылка: MK3 C)
maher4712 Дата: Среда, 05.01.2022, 17:20 | Сообщение # 10

Пользователи

maher4712

Рядовой

  • Сообщений:2
  • Репутация:0±

Здравствуйте, я запрашиваю вашу помощь, чтобы определить тип транзистора T5, T7 и поможет мне понять операционную роль множества T5, T7 и R23, R33 в цепи

Доступно только для пользователей
Anat78 Дата: Пятница, 07.01.2022, 01:55 | Сообщение # 11

Администраторы

Anat78

Майор

  • Сообщений:6505
  • Репутация:52±
Anat78

Цитата maher4712 ()
тип транзистора T5, T7
ключи mk3c на 4ампера


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
mm69 Дата: Пятница, 11.02.2022, 15:02 | Сообщение # 12

Пользователи

mm69

Рядовой

  • Сообщений:1
  • Репутация:0±

Цитата Anat78 ()
R2,R3,R4 - 680кОМ (0805);предохранитель 1А.
В оригинале на 220 вольт стоят резисторы 3 по 330кОм и предохранитель на 2А. Есть подозрение, что разница только в трансформаторе и напряжении конденсаторов ... Но так как схему на 110в я увидеть не могу (20 сообщений), то утверждать не буду. Схема на 220в у меня имеется. А вообще самый простой способ переделки- вместо высоковольтной части использовать внешний блок питания на 23В\3А..
Anat78 Дата: Пятница, 11.02.2022, 15:20 | Сообщение # 13

Администраторы

Anat78

Майор

  • Сообщений:6505
  • Репутация:52±
Anat78

Питание шим допускается в пределах от 7 до 30 вольт, так что резисторы не принципиально, главное это трансформатор
Да можно использовать внешний блок питания на 23 вольта 2 ампера только вот не каждый подойдет, а при 3 амперах сгорают ключи smile


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dennis Дата: Вторник, 10.05.2022, 18:40 | Сообщение # 14

Пользователи

dennis

Рядовой

  • Сообщений:1
  • Репутация:0±

Цитата Anat78 ()
домотать первичную обмотку 33 витка проводом 2*0,25. направление обмотки добавлю завтра.
Укажите пожалуйста направление домотки, а то нет возможности разобрать трансформатор?

Цитата Anat78 ()
Да можно использовать внешний блок питания на 23 вольта 2 ампера только вот не каждый подойдет, а при 3 амперах сгорают ключи smile
Это, надеюсь, шутка?

С Уважением,
Денис
koz Дата: Среда, 05.10.2022, 09:51 | Сообщение # 15

Пользователи

koz

Рядовой

  • Сообщений:8
  • Репутация:0±

Цитата maher4712 ()
schémahttp://archive.org/details/gal-18-v-20-c-schematic-final
тут помоему R6 и R7 перепутаны местами
igorkairk Дата: Вторник, 13.06.2023, 12:25 | Сообщение # 16

Пользователи

igorkairk

Рядовой

  • Сообщений:2
  • Репутация:0±

Всем здрасььььььте!) Вопрос такой: возможно ли как то заменить IC2 (STM8S003F3) на новую из под небесной? И нужно ли её прошить перед установкой (может и ПО у кого то есть?)
vozrogdenie2003 Дата: Суббота, 05.08.2023, 21:44 | Сообщение # 17

Пользователи

vozrogdenie2003

Рядовой

  • Сообщений:1
  • Репутация:0±

Цитата Anat78 ()
домотать первичную обмотку 33 витка проводом 2*0,25.
А зачем доматывать первичку двойным проводом, если основная часть намотана одинарным 0,25?
sv Дата: Суббота, 23.09.2023, 11:46 | Сообщение # 18

Пользователи

sv

Рядовой

  • Сообщений:2
  • Репутация:0±
sv

здравствуйте! идея не нова - сделать так, что бы аккумулятор заряжался не до 21в а до 18,5в. То есть что бы на каждой банке бело не выше 3,7в. Желательно поставить переключатель, возвращающий при желании заводское напряжение... Подскажите как это осуществить?
Anat78 Дата: Суббота, 23.09.2023, 11:51 | Сообщение # 19

Администраторы

Anat78

Майор

  • Сообщений:6505
  • Репутация:52±
Anat78

Да можно просто поставить переключатель на установку другого резистора по 2 контакту, будет заряжать меньше

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
maxim995423 Дата: Суббота, 17.02.2024, 00:00 | Сообщение # 20

Пользователи

maxim995423

Рядовой

  • Сообщений:2
  • Репутация:0±

Доброго.  Подскажите в чем может быть проблема. Ставлю АКБ на зарядку лампочка мигает но зарядка не идет уже сутки так. В другой зарядке такой же модели заряжает примерно за час.
Диод выходной проверил нормальный (270 мв) на позвонке в одну сторону.
Anat78 Дата: Воскресенье, 18.02.2024, 20:12 | Сообщение # 21

Администраторы

Anat78

Майор

  • Сообщений:6505
  • Репутация:52±
Anat78

Проверьте напряжение на С13

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
maxim995423 Дата: Понедельник, 19.02.2024, 23:06 | Сообщение # 22

Пользователи

maxim995423

Рядовой

  • Сообщений:2
  • Репутация:0±

Добро. Спасибо за подсказки. На С17(Керамика) ничего нет. На электролите с13 22вольтта. Всему виной один из полевиков по плюсу. Он банально ушёл в обрыв по затвору.
Anat78 Дата: Вторник, 20.02.2024, 01:05 | Сообщение # 23

Администраторы

Anat78

Майор

  • Сообщений:6505
  • Репутация:52±
Anat78

да опечатка С13, уходят в обрыв по перегреву они

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
