Схема зарядное устройство DC1414 Makita 193864-0
trek Дата: Воскресенье, 18.01.2026, 01:43 | Сообщение # 61

Пользователи

trek

Рядовой

  • Сообщений:5
  • Репутация:0±

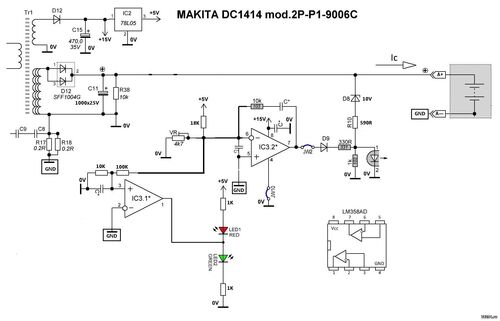

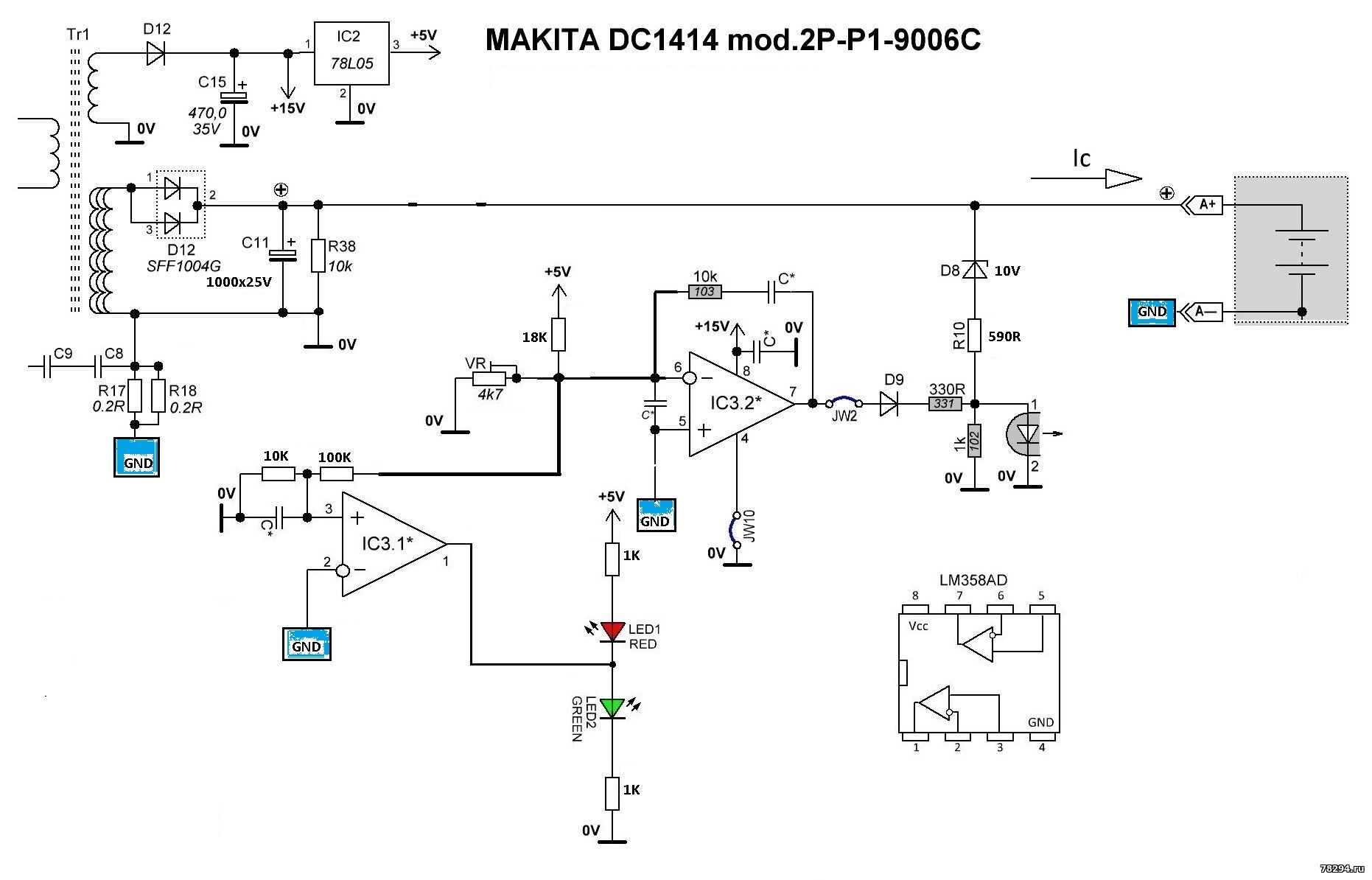

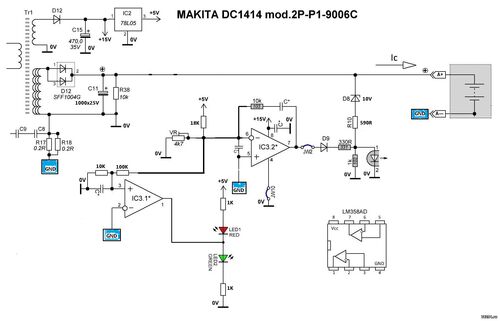

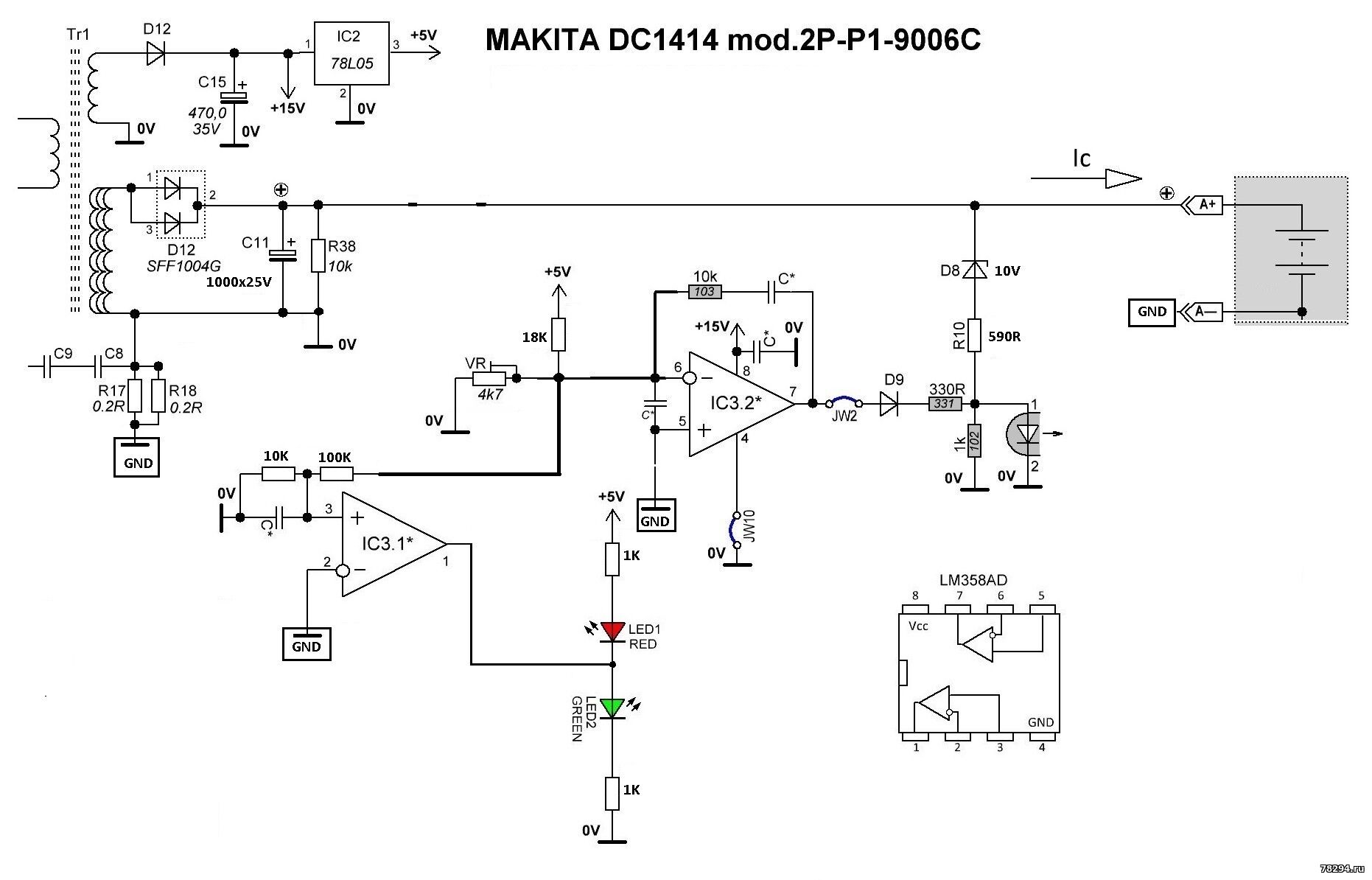

Ну как то так, вроде не ошибся. 3S 12.6V LI-ION


Сообщение отредактировал trek - Воскресенье, 18.01.2026, 15:39
thevolkov Дата: Понедельник, 19.01.2026, 22:53 | Сообщение # 62

Пользователи

thevolkov

Рядовой

  • Сообщений:3
  • Репутация:0±

Спасибо! Наверное, все-таки, есть ошибка. Схема стабилизирует напряжение, не стабилизирует ток (нет связи с токоизмерительными резисторами R17 и R18. Ну ничего, поправим. Оторвем корпус от минуса C11 и эту точку соединим через какой-нибудь резюк с инвертирующим входом IC3.2 (нога 6). Также на неинвертирующих входах (ноги 5, 2) оставим какие-нибудь резюки на корпус. Стабилитрон D8 сделаем регулируемым на TL431. На IC3.1 сделаем индикатор режима работы: стабилизация тока или стабилизация напряжения. Как использовать IC4 (на корпусе написано DC1414, хотя это скорее всего конкретная прошивка какого-нибудь PIC-контроллера) не придумал - а, выкинем нафиг. Лучше заменим стабилизатор IC2 на какой-нибудь похожий вольт на 9...12 и запитаем IC3 от него. Как-то так. Но все равно спасибо, быстро натолкнули на мысль.
trek Дата: Вторник, 20.01.2026, 14:43 | Сообщение # 63

Пользователи

trek

Рядовой

  • Сообщений:5
  • Репутация:0±

Цитата thevolkov ()
(нет связи с токоизмерительными резисторами R17 и R18
а если внимательней посмотреть? 0V и GND так то разные цепи

tl431 сначала тоже думал его поставить, но потом понял что нафиг не надо, если напряжение уплывет то не далеко 0,1в если только



Сообщение отредактировал trek - Среда, 21.01.2026, 11:06
thevolkov Дата: Вторник, 20.01.2026, 21:18 | Сообщение # 64

Пользователи

thevolkov

Рядовой

  • Сообщений:3
  • Репутация:0±

А, ну да. Если разные  цепи то все правильно. Значки похожие. А так все четко. Спасибо!

Сообщение отредактировал thevolkov - Вторник, 20.01.2026, 23:03
trek Дата: Среда, 21.01.2026, 00:34 | Сообщение # 65

Пользователи

trek

Рядовой

  • Сообщений:5
  • Репутация:0±

еще момент такой на светодиоды делитель 1:10, при моем токе в 1 А получается при зарядном токе выше 100мА горит красный, ниже 100мА горит зеленый. Поэтому если выставить ток допустим 1.5А то и светодиоды сдвинутся к отметке 150мА поэтому если надо опять сдвинуть к 100мА их работу надо делить 1:15 делать
sallomon54 Дата: Среда, 28.01.2026, 19:49 | Сообщение # 66

Пользователи

sallomon54

Рядовой

  • Сообщений:7
  • Репутация:0±

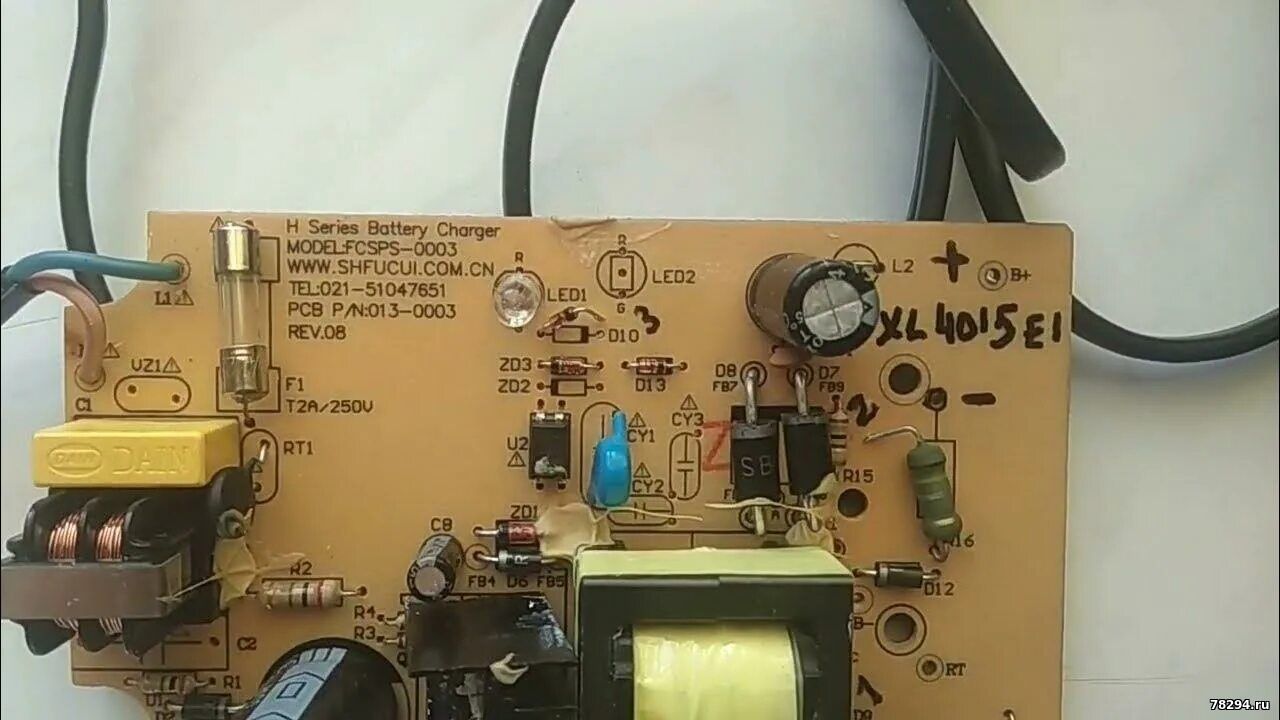

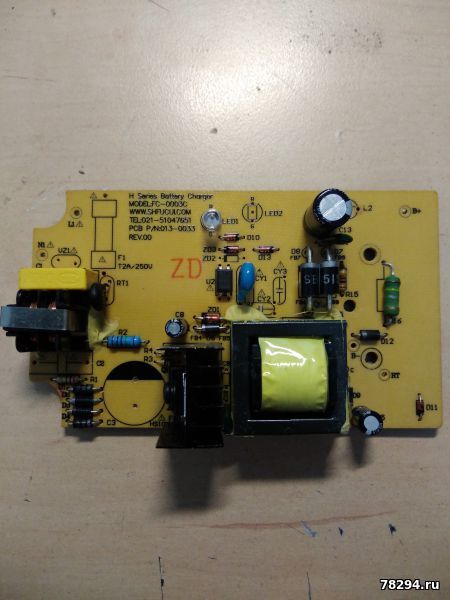

Подскажите как понизить напряжение ХХ на зарядном FC-0003C (копия макита)?

Anat78 Дата: Среда, 28.01.2026, 20:33 | Сообщение # 67

Администраторы

Anat78

Подполковник

  • Сообщений:8298
  • Репутация:69±
Anat78

zd2-zd3 задают выходное напряжение



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sallomon54 Дата: Среда, 28.01.2026, 21:53 | Сообщение # 68

Пользователи

sallomon54

Рядовой

  • Сообщений:7
  • Репутация:0±

Цитата Anat78 ()
zd2-zd3 задают выходное напряжение

Спасибо!
TRANSKOM23 Дата: Суббота, 02.05.2026, 15:16 | Сообщение # 69

Пользователи

TRANSKOM23

Рядовой

  • Сообщений:20
  • Репутация:0±

Добрый день. Автор писал, что можно под 12.6в зарядное не переделывать. Я видел ролик, где мастер и на 16.8в не переделывал. Я попробовал у себя, аккум зарядился до 16.4в, что даже лучше чем 16.8в. Так можно, или есть нюансы?
Anat78 Дата: Суббота, 02.05.2026, 15:22 | Сообщение # 70

Администраторы

Anat78

Подполковник

  • Сообщений:8298
  • Репутация:69±
Anat78

Да можно, главное все делать аккуратно и чтобы бмс была точно исправная и надежная!

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
TRANSKOM23 Дата: Суббота, 02.05.2026, 15:40 | Сообщение # 71

Пользователи

TRANSKOM23

Рядовой

  • Сообщений:20
  • Репутация:0±

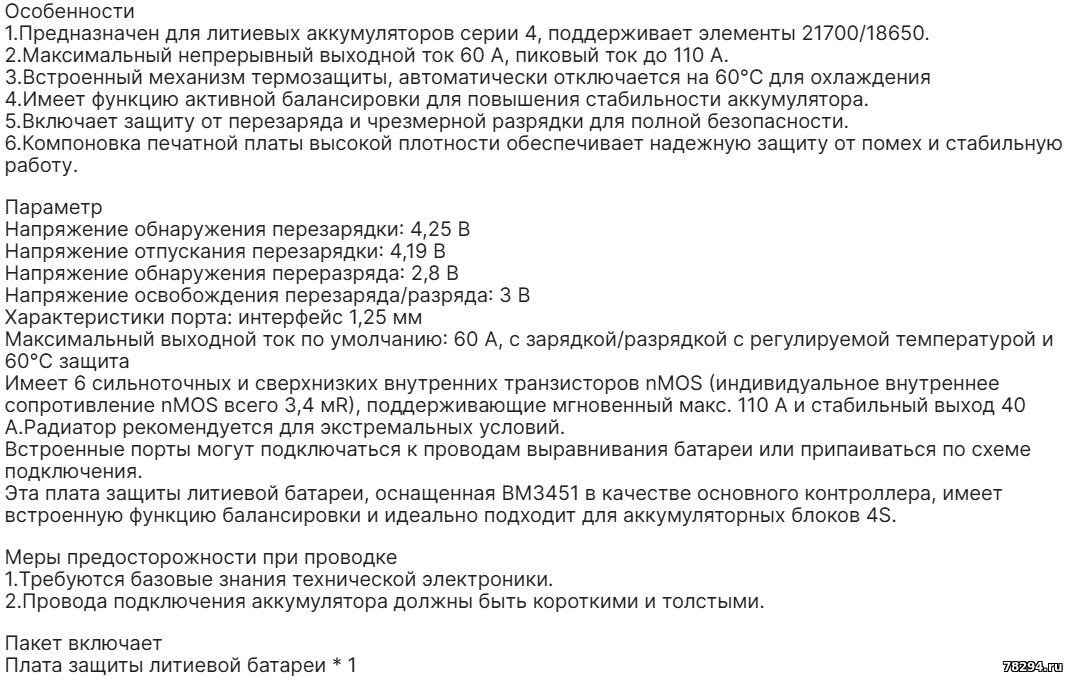

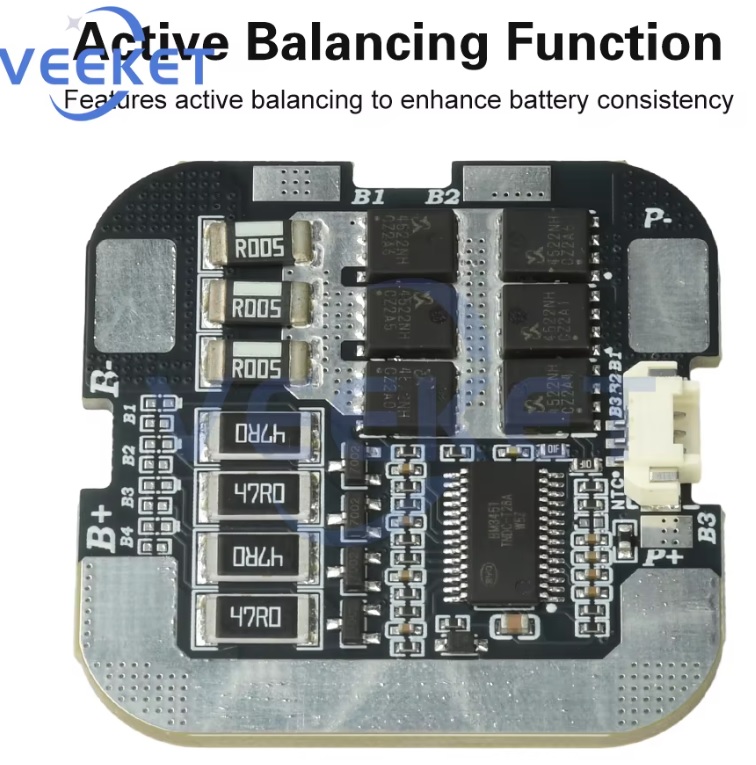

Ну исправная и надежная BMS необходима одинаково для всех вариантов зарядного устройства. Вопрос касается конструкции зарядного до BMS. Все пользуются обычной зеленой BMS на 40А, а тут уже как повезет. Я искал что то надежней, нашел такую, на 4S, вы что нибудь знаете про неё? В четыре раза дороже.
TRANSKOM23 Дата: Суббота, 02.05.2026, 15:42 | Сообщение # 72

Пользователи

TRANSKOM23

Рядовой

  • Сообщений:20
  • Репутация:0±



https://ali.click/izrk715?erid=2SDnjceFnLA


Сообщение отредактировал TRANSKOM23 - Суббота, 02.05.2026, 15:45
Anat78 Дата: Суббота, 02.05.2026, 15:56 | Сообщение # 73

Администраторы

Anat78

Подполковник

  • Сообщений:8298
  • Репутация:69±
Anat78

Цитата TRANSKOM23 ()
Я искал что то надежней, нашел такую, на 4S, вы что нибудь знаете про неё? В четыре раза дороже.
Только еще появились. Отзывов мало, но это просто версия белой на 100А все так же, поэтому должно быть надежно
индикацию пока не распаивают...


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
TRANSKOM23 Дата: Суббота, 02.05.2026, 16:04 | Сообщение # 74

Пользователи

TRANSKOM23

Рядовой

  • Сообщений:20
  • Репутация:0±

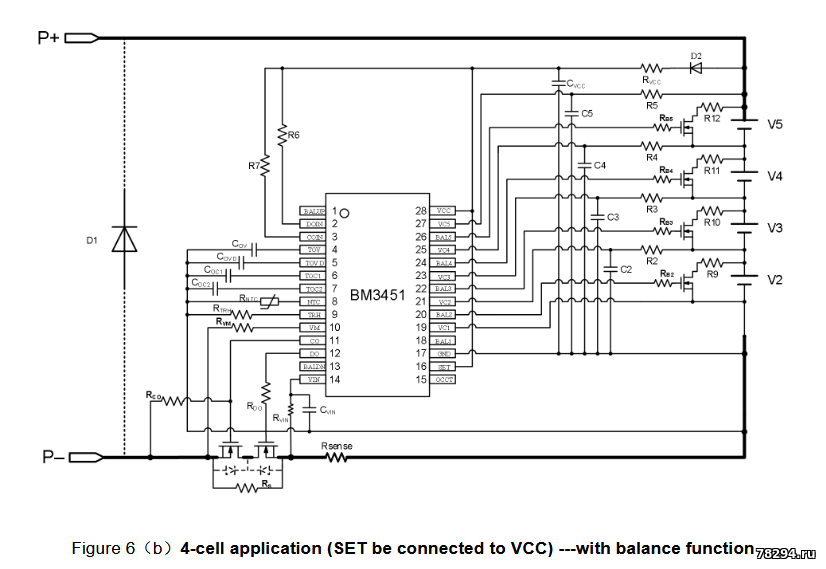

микросхема та же, но пишут что тут активный балансир, т.е. не просто придушивает банку резистором, а направляет ток на слабую банку, а не на нагрев.
Anat78 Дата: Суббота, 02.05.2026, 16:06 | Сообщение # 75

Администраторы

Anat78

Подполковник

  • Сообщений:8298
  • Репутация:69±
Anat78

Нет все так же пассивный балансир на резистор 47 ом
Не слушайте их - пишут ерунду smile



лед индикаторы подключены на балансировочные резисторы через резистор просто
