Дата: Понедельник, 31.03.2025, 00:26 | Сообщение # 181
|
|
|
Привет, спасибо за ответ!
Дело не в деньгах, а в обучении.
У меня точно такая же проблема, как у кого-то, описанного на предыдущей странице.
Все работало, и вдруг перестало... (не включается , LED не горит с Аккумулятором). Бабаха и проч спецэфектов небыло - просто не включается
Перекопал всю высоковольтную часть - от диодов и силового полевика до стабилитронов, резисторов и оптронов... по отдельности все детали целые (выпаивал проверял и обратно), но ШИМ iw1710-01 не стартует. На питании появляется 8...10 вольт (постоянно дергается в этом диапазоне, такое-же напряжение на 3 ноге (Vin). Проверен стабилитрон и транзистор, конденсатор, через который идет V на 8 ногу - все целое. Если (без 220) подать от другого БП 18V на этот стабилизатор, то на 8 ногу питания ШИМ приходит правильные 16В, но тоже не стартует.
ШИМ заменил на новую - картина так-же, не стартует. Что-то "держит" запуск. Что? Схемы нет, нашел схему DCB115 - почти похожа, особенно по высокой. Мысли кончились...что ещё проверить? Да, если отрезать низковольтную часть сразу после транса (припаян красный провод после резки), и подать туда 24В от другого блока питания - зарядка работает, мигает заряжает.. все по низкой стороне в порядке..... где припаяны синий и красный провода - напряжение "дергается" (по осциллографу) . На ноге 3 ШИМ аналогично.Не стартует...... Методично меняю исправные детали на исправные..... - не запускается.
Что "держит" запуск ШИМ-ки?
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 31.03.2025, 08:52 | Сообщение # 182
|
Администраторы
Anat78
Подполковник
- Сообщений:8615
- Репутация:73±
|
Проверьте трансформатор
индуктивность обмоток?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vaiovillage
|
Дата: Понедельник, 31.03.2025, 23:49 | Сообщение # 183
|
|
|
Нет, к сожалению, у меня нет LCR-метра, только измеренное сопротивление. Также нет никаких повреждений от ожогов или чего-то подобного.Начинаю подозревать проблему с октопалером PC1, так как на стороне светодиода нет напряжения, поэтому пытаюсь проследить причину.
EDIT: Еще одна вещь, которую я обнаружил, заключается в том, что при использовании 24-вольтового источника питания на испытательной станции в части зарядного устройства оптопары PC1 и 2 (3 отсутствует в версии DBC112) имеют 0,9 В на светодиоде. Когда я снова подключаю зарядное устройство к 120 В и отключаю испытательное питание 24 В, он начинает заряжаться и останавливается после 2 или 3 миганий. После этого на светодиоде PC1 есть 1,2 В, а на PC2 только 0,2 В, поэтому я предполагаю, что это отключает микросхему контроллера источника питания? Но почему?
Сообщение отредактировал vaiovillage - Вторник, 01.04.2025, 14:25 |
|
|
|
|
|
zhekae29
|
Дата: Воскресенье, 13.04.2025, 14:07 | Сообщение # 184
|
Пользователи
zhekae29
Рядовой
- Сообщений:83
- Репутация:2±
|

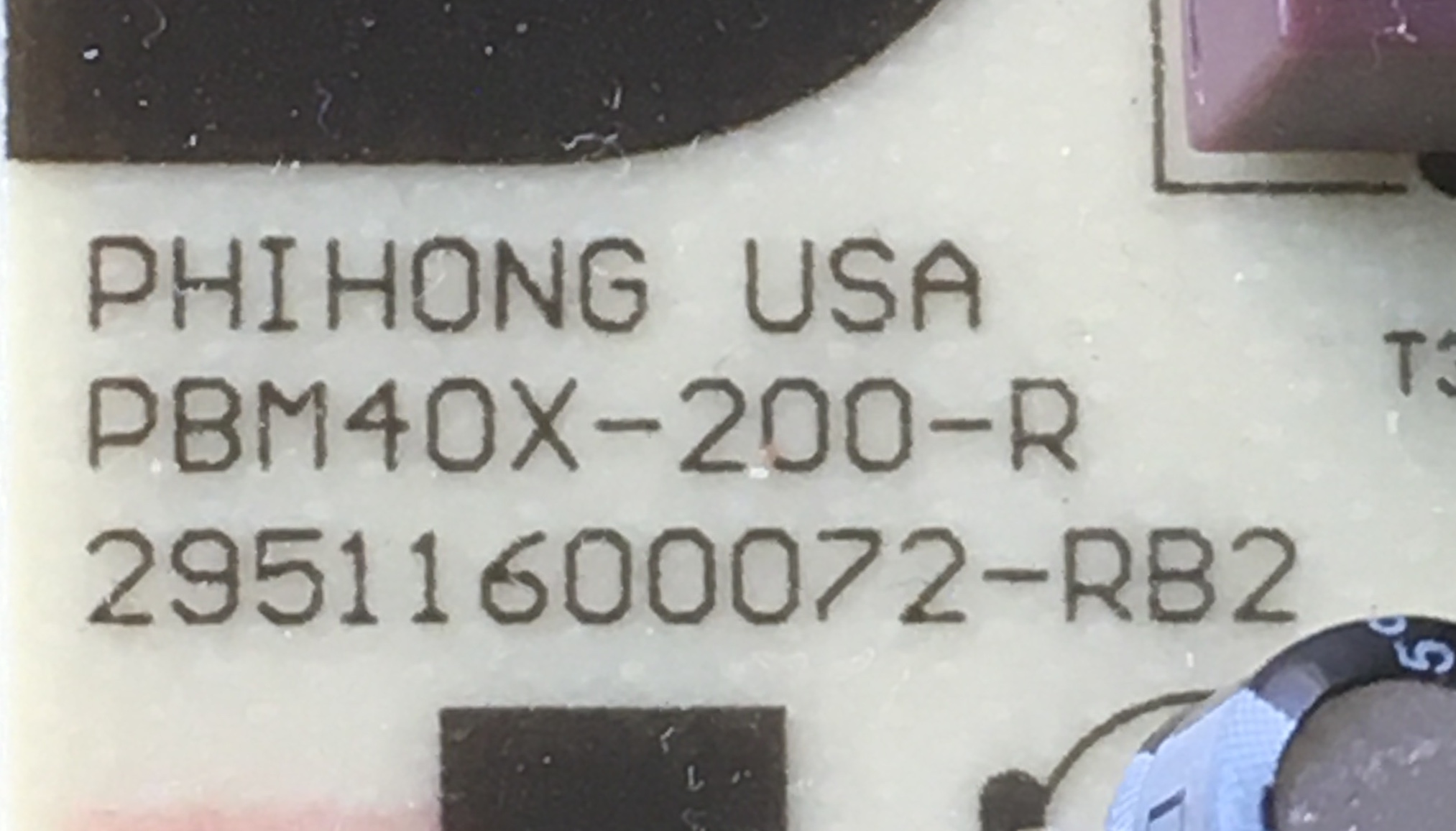

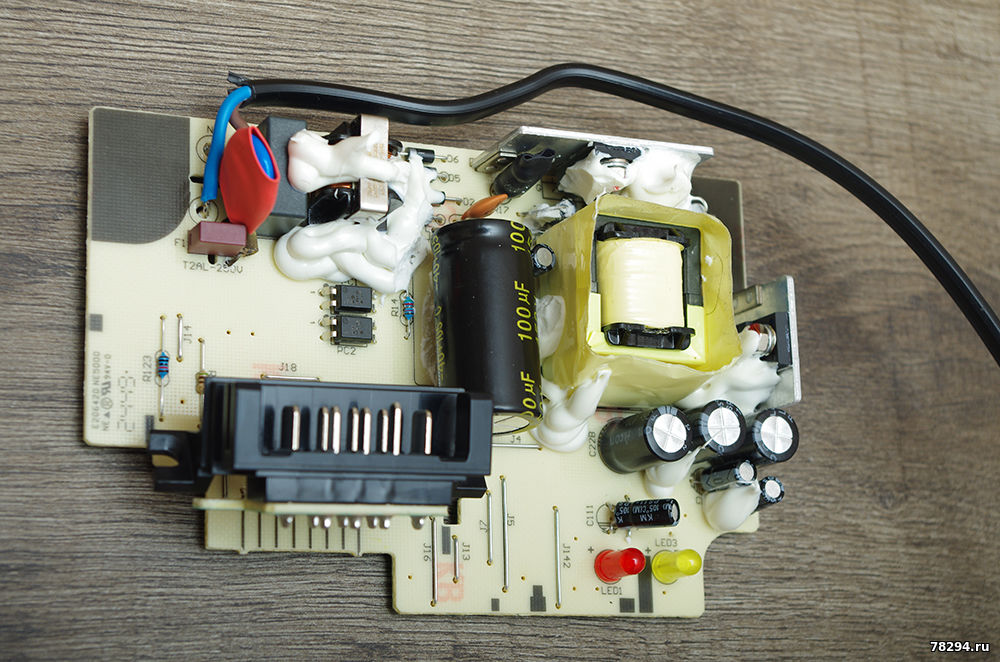

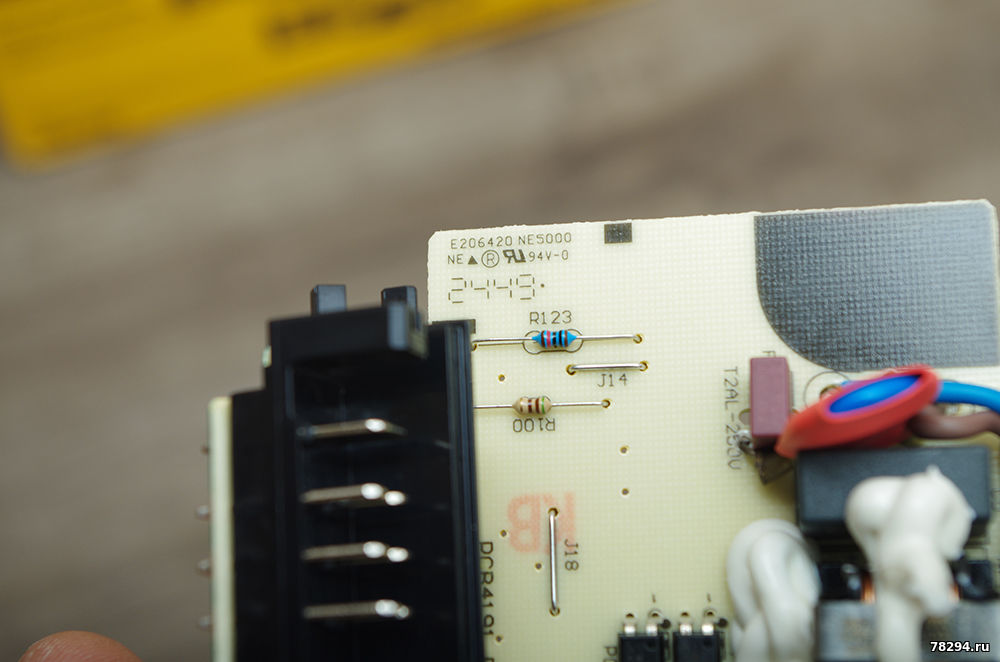

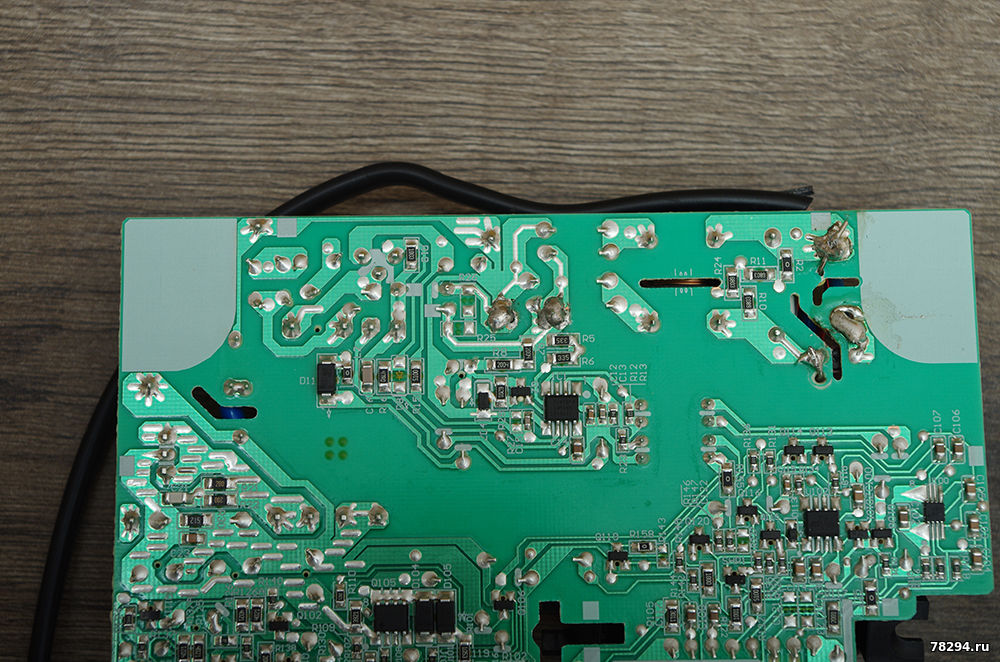

112 зарядка, версия платы на фото.
При включении в сеть без нагрузки начинает моргать левый светодиод, примерно в два раза чаще чем должен во время нормального процесса зарядки.
Подскажите куда копать.
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 14.04.2025, 00:04 | Сообщение # 185
|
Администраторы
Anat78
Подполковник
- Сообщений:8615
- Репутация:73±
|
контроллер сдох
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vaiovillage
|
Дата: Пятница, 18.04.2025, 00:41 | Сообщение # 186
|
|
|
Просто для обновления моих предыдущих постов.Чипы 1710, купленные на AliExpress, — мусор, установил новые 1710, и теперь все работает нормально.
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 20.04.2025, 02:38 | Сообщение # 187
|
Администраторы
Anat78
Подполковник
- Сообщений:8615
- Репутация:73±
|
Да покупать с китая надо аккуратно - много радиодетали подделки и брак
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 03.06.2025, 23:21 | Сообщение # 189
|
Администраторы
Anat78
Подполковник
- Сообщений:8615
- Репутация:73±
|
все указано в 10 сообщении
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 29.08.2025, 00:22 | Сообщение # 190
|
Администраторы
Anat78
Подполковник
- Сообщений:8615
- Репутация:73±
|
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
zhekae29
|
Дата: Среда, 22.07.2026, 18:11 | Сообщение # 191
|
Пользователи
zhekae29
Рядовой
- Сообщений:83
- Репутация:2±
|

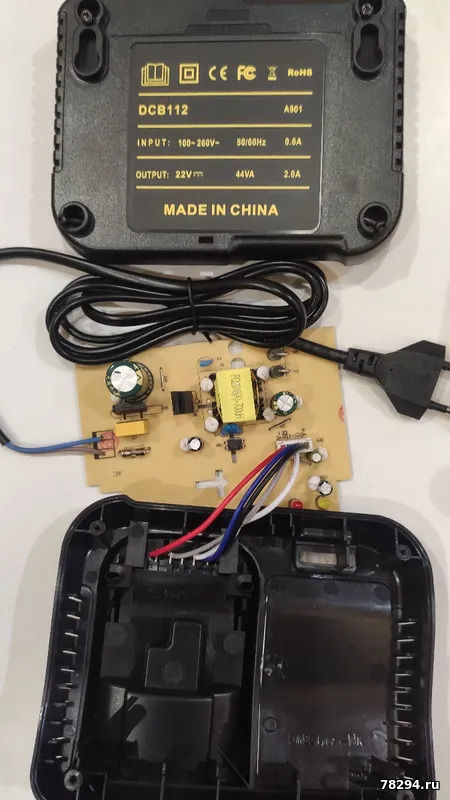

112 зарядное на все батареи показывает что якобы они заряжены, то бишь когда вставляешь горит левый красный диод. Подскажите что смотреть в первую/вторую/третью очередь.
|
|
|
|
|
|
Anat78
|
Дата: Среда, 22.07.2026, 18:25 | Сообщение # 192
|
Администраторы
Anat78
Подполковник
- Сообщений:8615
- Репутация:73±
|
Проверить подключение разьема к плате
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
zhekae29
|
Дата: Среда, 22.07.2026, 21:32 | Сообщение # 193
|
Пользователи
zhekae29
Рядовой
- Сообщений:83
- Репутация:2±
|
Это проверял...
Точнее, ситуация выглядит следующим образом: когда вставляешь батарею, то на полсекунды скачок потребления до положенных 40 ватт, диод моргает один раз, и потом постоянно горит, а потребление стандартное для холостого режима.
|
|
|
|
|
|
gelich21
|
Дата: Пятница, 24.07.2026, 21:19 | Сообщение # 194
|
Пользователи
gelich21
Рядовой
- Сообщений:10
- Репутация:0±
|
Здравствуйте. Если стоит транзистор K12A50D нужно менять на 600вольт при переделке?
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 24.07.2026, 21:55 | Сообщение # 195
|
Администраторы
Anat78
Подполковник
- Сообщений:8615
- Репутация:73±
|
конечно
