Модуль защиты BMS 100A схема подключения для 3S, 4S, 5S
|
|
|
tutmitrich
|
Дата: Понедельник, 12.05.2025, 10:14 | Сообщение # 211
|
|
|
Цитата Anat78 (  ) второй элемент сдох, заменить |
|
|
|
|
|
stkachev
|
Дата: Вторник, 23.09.2025, 23:03 | Сообщение # 212
|
|
|

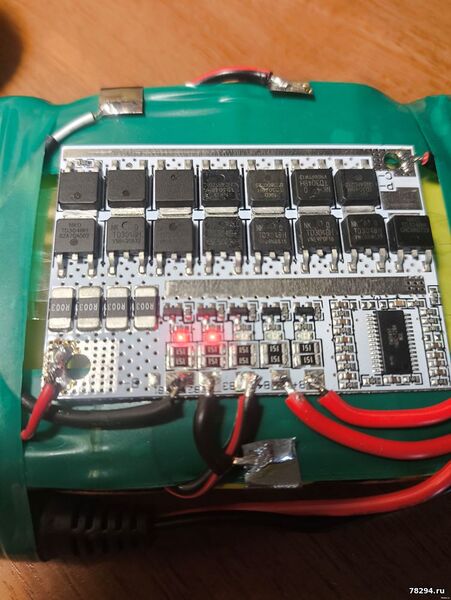

Здравствуйте. Собрал сборку 5s на 21700 элементах. Протестировал ее, разрядив питающим девайсом (ток потребления около 0,4А). бмс отрубила нагрузку четко примерно по 2,9в на ячейку. Затем поставил на заряд IMAХ fast режим, через вms быстро и ровно зарядилось. Заряд отключился на 20,5в. Подумал что все прекрасно работает, после разряда, когда на элементах было уже по 3.5в, решил зарядить зарядником от розетки 21в 2а (не помню уже от чего он...). У него на выходе без нагрузки показывало 21.7в. Подождав примерно около 3 часов на заряднике долго горела красным. Проверив по элементно вольтаж, некоторые ячейки убежали выше где то 4,3 и 4,4в. Пока промерял загорелся на заряднике зеленый цвет и сразу же на плате загорелись два светодиода красного цвета, вроде как пошла балансировка. Отключил зарядку и подключил свой девайс. В итоге через секунду девайс отрубился. Проверил напряжение на выходе бмс показало около 16в (для девайса недостаточно). Вообщем прошло уже почти 7 часов, на плате бмс так и горят постоянно два светодиода. Элементы разрядились уже до 4.05-4-07в, Общее напрямую 20.2в. А через бмс около 15в. В чем причина подскажите пожалуйста? Неужели плата бракованая попалась? Можно ли починить ее?
Пробовал отпаивал все концы с платы, перемыкал С- и В- и все равно тоже самое...
Сообщение отредактировал stkachev - Вторник, 23.09.2025, 23:07 |
|
|
|
|
|
Anat78
|
Дата: Вторник, 23.09.2025, 23:24 | Сообщение # 213
|
Администраторы
Anat78
Подполковник
- Сообщений:8711
- Репутация:73±
|
да плата бракованная замените на новую нормальную
на вашей все транзисторы разные какие то по маркировке плавают
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
MaximusPanin
|
Дата: Среда, 10.12.2025, 01:22 | Сообщение # 214
|
Пользователи
MaximusPanin
Рядовой
- Сообщений:18
- Репутация:0±
|
Цитата Anat78 ( ) на вашей все транзисторы разные какие то по маркировке плавают
Lukey 702 • Miniware TS101 • UNI-T UT33C • UNI-T UT60S • LCR-T4 • LaCrosse BC1000 • SkyRC MC3000 • SkyRC B6ACneo
|
|
|
|
|
|
Anat78
|
Дата: Среда, 10.12.2025, 02:09 | Сообщение # 215
|
Администраторы
Anat78
Подполковник
- Сообщений:8711
- Репутация:73±
|
обычные перемаркированные транзисторы smile внутри может быть все что угодно
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
workats
|
Дата: Понедельник, 10.08.2026, 19:45 | Сообщение # 216
|
Пользователи
workats
Рядовой
- Сообщений:17
- Репутация:0±
|
Доброе время суток!
Подскажите можно ли эту плату использовать только как защиту по току и минимальному по напряжению аккумулятора.
Хочу использовать сборку из 2х аккумуляторов последовательно 2х20в
Не используя подключение поэлементно на балансир
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 10.08.2026, 21:34 | Сообщение # 217
|
Администраторы
Anat78
Подполковник
- Сообщений:8711
- Репутация:73±
|
Здравствуйте, да можно, схема в даташите есть примера
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
workats
|
Дата: Понедельник, 10.08.2026, 22:29 | Сообщение # 218
|
Пользователи
workats
Рядовой
- Сообщений:17
- Репутация:0±
|
Подключаю по этой схеме ,на выходе 16в
Сообщение отредактировал workats - Понедельник, 10.08.2026, 22:33 |
|
|
|
|
|
Anat78
|
Дата: Вторник, 11.08.2026, 11:00 | Сообщение # 219
|
Администраторы
Anat78
Подполковник
- Сообщений:8711
- Репутация:73±
|
значит что то не так подключили, плюс учтите иногда и брак плат китайских попадается
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
workats
|
Дата: Среда, 12.08.2026, 22:51 | Сообщение # 220
|
Пользователи
workats
Рядовой
- Сообщений:17
- Репутация:0±
|
Цитата Anat78 ( ) значит что то не так подключили, плюс учтите иногда и брак плат китайских попадается |
|
|
|
|
|
Anat78
|
Дата: Среда, 12.08.2026, 23:37 | Сообщение # 221
|
Администраторы
Anat78
Подполковник
- Сообщений:8711
- Репутация:73±
|
Я написал выше, подключать согласно даташита надо
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
workats
|
Дата: Пятница, 14.08.2026, 12:02 | Сообщение # 222
|
Пользователи
workats
Рядовой
- Сообщений:17
- Репутация:0±
|
Значит нужно подключение балансировочных входов с каждого элемента требуется
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 14.08.2026, 12:42 | Сообщение # 223
|
Администраторы
Anat78
Подполковник
- Сообщений:8711
- Репутация:73±
|
нет не требуется если подключить обманку как в даташите
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
serzh2330
|
Дата: Суббота, 03.10.2026, 22:21 | Сообщение # 224
|
|
|
Всем привет, кто-нибудь пробовал заморачиваться с подключением терморезистора к плате? Я правильно понимаю что плата отрубает нагрузку при определённой температуре? Если да, то как настроить температуру срабатывания? Видел в первом сообщении что подключается термистр на 10к, хотелось бы больше конкретики.
Может есть надежный поставщик этих бмс-ок на Алике?
Сообщение отредактировал serzh2330 - Суббота, 03.10.2026, 22:28 |
|
|
|
|
|
Anat78
|
Дата: Суббота, 03.10.2026, 23:35 | Сообщение # 225
|
Администраторы
Anat78
Подполковник
- Сообщений:8711
- Репутация:73±
|
Плата BMS 100A имеет возможность подключения NTC термистора на 10 кОм. Защита от перегрева батарей включается в районе примерно 60 градусов Цельсия.
беру здесь платы - https://ali.click/22j2n1z?erid=2SDnjcvX2qh
SAMIORE Store
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
serzh2330
|
Дата: Воскресенье, 04.10.2026, 00:16 | Сообщение # 226
|
|
|
Погуглил этот момент, там два резюка в связке. NTC следит, TRH задает порог срабатывания. Его бы сделать переменным или подстроечным. На плате в углу походу как раз они и идут после четырех кондеров. Пустое место - выведенный на другую сторону NTC, следом TRH. От характеристик NTC тоже кой чего зависит, плюс температуры срабатывания при зарядке и разрядке разные относительно друг друга. При разрядке мозги дадут аккумам нагреться сильнее чем при зарядке
Сообщение отредактировал serzh2330 - Воскресенье, 04.10.2026, 00:32 |
|
|
|
|
|
workats
|
Дата: Воскресенье, 11.10.2026, 16:53 | Сообщение # 227
|
Пользователи
workats
Рядовой
- Сообщений:17
- Репутация:0±
|
Цитата Anat78 ( ) нет не требуется если подключить обманку как в даташите |
|
|
|
|
