Доброго дня. Подскажите рабочие параметры мосфитов на 2х платах (4s 40a rev2.3), что то в интернете рознится.
Что то фото не могу приложить.
Так понимаю на них написано в 2 ряда:
Плата 1:
T14N03; T14N03G;
Плата 2:
A09N03; A09N03N; B09N03
Сообщение отредактировал vladimirkotelnikov - Пятница, 20.03.2026, 12:06 |
|
|
|
|
|
Anat78
|
Дата: Суббота, 21.03.2026, 22:37 | Сообщение # 123
|
Администраторы
Anat78
Подполковник
- Сообщений:8619
- Репутация:73±
|
В зависимости от того насколько китаец хотел сюкономить - стоят разные транзисторы, вплодь до половины не рабочих
должны стоять в идеале оригинальные - A09N03
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vladimirkotelnikov
|
Дата: Понедельник, 23.03.2026, 11:29 | Сообщение # 124
|
Пользователи
vladimirkotelnikov
Рядовой
|
Цитата Anat78 ( ) должны стоять в идеале оригинальные - A09N03
25 в, - 56 А
Сообщение отредактировал vladimirkotelnikov - Понедельник, 23.03.2026, 13:09 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 23.03.2026, 13:20 | Сообщение # 125
|
Администраторы
Anat78
Подполковник
- Сообщений:8619
- Репутация:73±
|
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vladimirkotelnikov
|
Дата: Вторник, 24.03.2026, 11:51 | Сообщение # 126
|
Пользователи
vladimirkotelnikov
Рядовой
|
Anat78,
Спасибо.

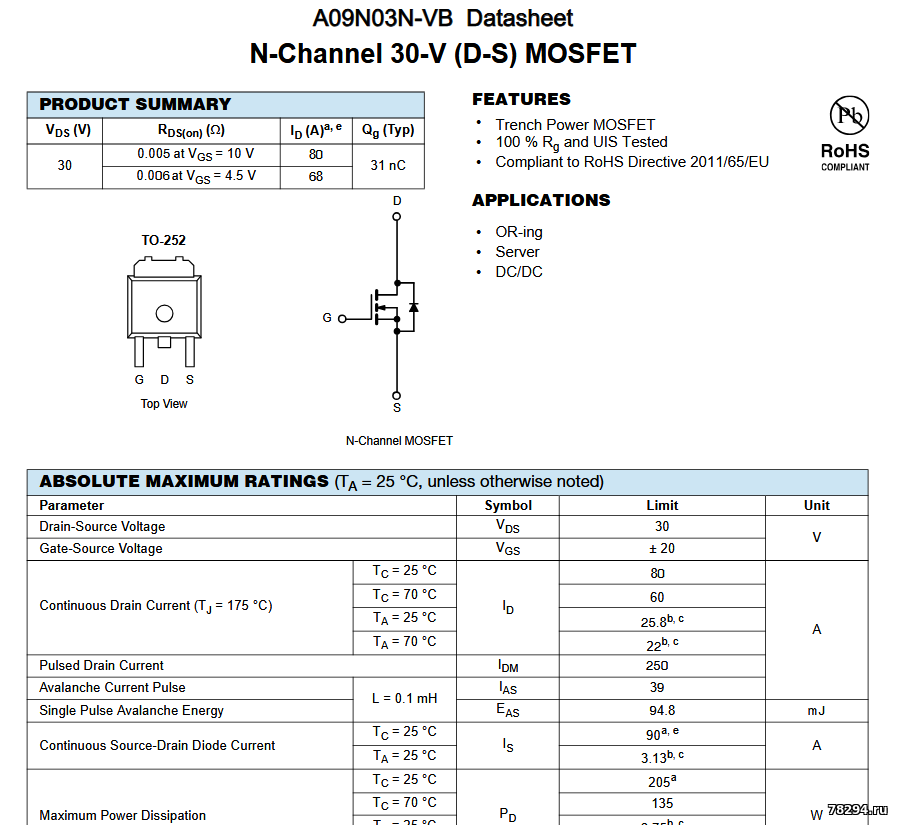

Неплохие (A09N03) - 30 в, - 80 А., главное чтобы не подделка. Заказал еще раз, по вашим ссылкам.
Так понимаю что для нормальной зарядки на плату нужно подавать - 12,6 В, не более?
Сообщение отредактировал vladimirkotelnikov - Вторник, 24.03.2026, 11:52 |
|
|
|
|
|
Anat78
|
Дата: Вторник, 24.03.2026, 15:17 | Сообщение # 127
|
Администраторы
Anat78
Подполковник
- Сообщений:8619
- Репутация:73±
|
12,6-12,7 норм
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vladimirkotelnikov
|
Дата: Пятница, 03.04.2026, 11:43 | Сообщение # 128
|
Пользователи
vladimirkotelnikov
Рядовой
|
Цитата Anat78 ( ) Anat78
Сообщение отредактировал vladimirkotelnikov - Пятница, 03.04.2026, 12:55 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 03.04.2026, 15:47 | Сообщение # 129
|
Администраторы
Anat78
Подполковник
- Сообщений:8619
- Репутация:73±
|
да можно
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
avstradenet
|
Дата: Понедельник, 27.04.2026, 18:00 | Сообщение # 130
|
|
|

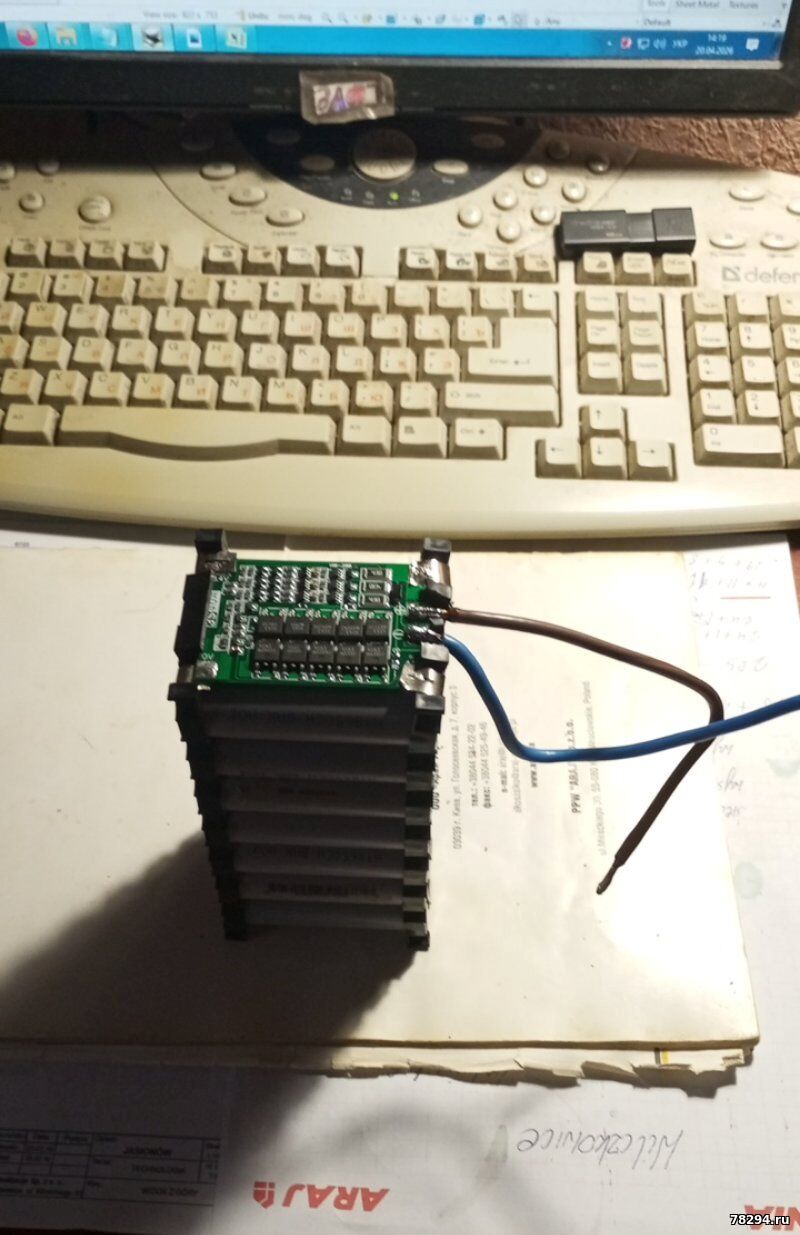

Короче собрал этот акум. В начале на клемах +и- показывало 12 вольт и очень грелись некоторые детали, особенно три на которых написано 430, потом бац и начало показывать уже 8 вольт. тестером последовательно по рядам показывает 4,2в, 8,4в и 12,6в а вот на клемах +и- 8 вольт. Крутил я его крутил и коротнул где то на плате и на клемах +и- опять начало показывать 12 вольт Я уже обрадовался начал тестить: подключил лампочку 12 вольтовую думал немного разрядить и плата перестала греться, то есть все нормально. Потом подключил зарядку китайскую на 12 она показада FULL, то есть полную зарядку. Потом подключил зарядку блок питания типа с лампочкой, лампочка зеленая горит, значит заряжена. А потом опять подключил лампочку 12 вольтовую что бы разрядить апотом уже пробовать заряжеть теми зарядными. Погорела эта лампочка минуты 4 а потом бац и погасла, я померял и опять на +и- показывает 8 вольт. и уже все, не знаю что с ним делать. Подскажите может у кого то было тоже такое? а может плате хана? хотя она раз ожила от короткого замыкания.
Сообщение отредактировал avstradenet - Понедельник, 27.04.2026, 18:03 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 27.04.2026, 18:29 | Сообщение # 131
|
Администраторы
Anat78
Подполковник
- Сообщений:8619
- Репутация:73±
|
погорели транзисторы, проще всего будет плату заменить теперь
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
avstradenet
|
Дата: Понедельник, 27.04.2026, 18:45 | Сообщение # 132
|
|
|
Не могу фото сюда вставить. Вернее загружаю но оно не показывается после добавления ответа.
транзистор это квадратные 10 штук такие? или те что написано 430 - три штуки?
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 27.04.2026, 18:48 | Сообщение # 133
|
Администраторы
Anat78
Подполковник
- Сообщений:8619
- Репутация:73±
|
транзисторы 10 штук да
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
avstradenet
|
Дата: Четверг, 30.04.2026, 21:07 | Сообщение # 134
|
|
|
Поменял плату. Все заработало. получается в наборе бракованная плата пришла с али так как замкнул я ее уже после замера.
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 30.04.2026, 21:09 | Сообщение # 135
|
Администраторы
Anat78
Подполковник
- Сообщений:8619
- Репутация:73±
|
Да поэтому все их при получении тестирую сразу
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
dia-j
|
Дата: Среда, 22.07.2026, 00:46 | Сообщение # 136
|
|
|
Здравствуйте!
При срабатывании защиты от перегрузки плата (rev2.3 HW-288) отключает батарею слишком надолго.
Добавил резистор 10кОм на плате между Вход минус и Выход минус - стало как надо работать.
Вопрос: можно ли сразу заменить на плате чип резистор R29 100кОм на чип резистор 10кОм и не ставить дополнительный резистор ?
|
|
|
|
|
|
Anat78
|
Дата: Среда, 22.07.2026, 05:02 | Сообщение # 137
|
Администраторы
Anat78
Подполковник
- Сообщений:8619
- Репутация:73±
|
да конечно можно
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
dia-j
|
Дата: Среда, 22.07.2026, 14:19 | Сообщение # 138
|
|
|
Спасибо за ответ!
Ещё подскажите пожалуйста по такому вопросу: на одной из нескольких плат защита по току вообще не работает (в остальном плата рабочая: все напряжения разряда, перезаряда и балансировка отрабатываются правильно). В чём может быть причина отсутствия токовой защиты? Как проверить и исправить?
|
|
|
|
|
|
Anat78
|
Дата: Среда, 22.07.2026, 23:08 | Сообщение # 139
|
Администраторы
Anat78
Подполковник
- Сообщений:8619
- Репутация:73±
|
где то непропай на плате
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
dia-j
|
Дата: Пятница, 24.07.2026, 13:47 | Сообщение # 140
|
|
|
На 1 странице в схеме для HW-288 Rev.2.3 случайно нет ошибки?
На нижней DW01 2 вывод (CS) соединён с 6 выводом. Не понятно как он измеряет падение напряжения на силовых транзисторах.
По идее 2 вывод (CS) нижней DW01 должен быть подключен к P- или хотя бы между транзисторами.
Не понимаю, подскажите, пожалуйста.
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 24.07.2026, 18:20 | Сообщение # 141
|
Администраторы
Anat78
Подполковник
- Сообщений:8619
- Репутация:73±
|
Микросхема DW01 предназначена для защиты одной ячейки (1S)
Чтобы отключить её встроенную функцию защиты от сверхтока и короткого замыкания, производитель по даташиту соединяет вывод CS напрямую с VSS
DW01FA, работает не совсем в классическом включении.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
dia-j
|
Дата: Суббота, 25.07.2026, 01:43 | Сообщение # 142
|
|
|
А как тогда в Rev2.3 реализована защита по току? Если 2 вывод CS соединён с VSS у всех трёх микросхем DW01 ?
А защита по току там есть и работает
|
|
|
|
|
|
xx-d
|
Дата: Суббота, 01.08.2026, 12:46 | Сообщение # 143
|
Пользователи
xx-d
Рядовой
- Сообщений:16
- Репутация:0±
|
Подскажите а подойдут на эти платы транзисторы K3919 с материнских плат. Вроде по характеристикам походят.
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 01.08.2026, 12:48 | Сообщение # 144
|
Администраторы
Anat78
Подполковник
- Сообщений:8619
- Репутация:73±
|
да такие и ставлю при ремонте
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
dia-j
|
Дата: Пятница, 21.08.2026, 14:27 | Сообщение # 145
|
|
|
 Здравствуйте! Подскажите, пожалуйста, по такой проблеме.

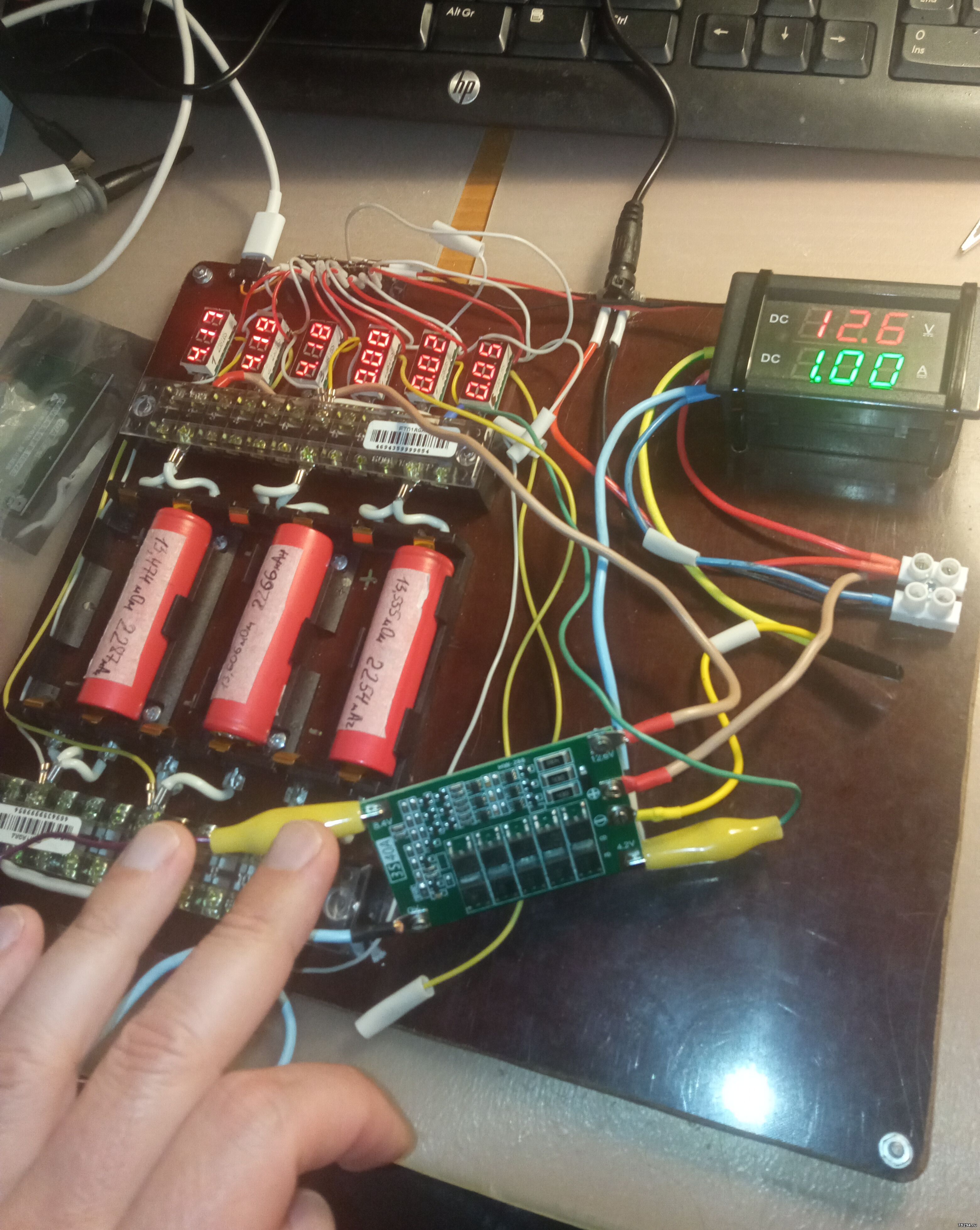

Сделал небольшой стенд для проверки плат BMS. Проверил 6 плат BMS 3S 40A rev.2.3 (3 пары от разных продавцов) на таком стенде: напряжения перезаряда, переразряда, токовая защита (30...42А) отрабатывались чётко. Токовую защиту проверял токовыми клещами, зажимал шуроповерт рукой на 2 скорости. Только была большая задержка восстановления после токовой защиты, но заменил резистор 100к на 10к и всё отлично заработало.
Когда сварил сборку 3S2P и никелевыми лентами подключил к BMS, то на реальных испытаниях токовая защита не срабатывает вообще (на 4 сборках, остальные две пока не сделал), хотя на "стенде" защита работала и фиксировал реальные значения тока.
Сообщение отредактировал dia-j - Пятница, 21.08.2026, 14:33 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 21.08.2026, 14:42 | Сообщение # 146
|
Администраторы
Anat78
Подполковник
- Сообщений:8619
- Репутация:73±
|
Может на стенде защита срабатывала при перегрузке не по току а по напряжению все же?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
dia-j
|
Дата: Пятница, 21.08.2026, 15:35 | Сообщение # 147
|
|
|
Может быть, надо проверить эту версию. Спасибо!
Хотя аккумуляторы все новые, высокотоковые, с внутренним сопротивлением 13 мОм, полностью заряженные. Проводил эксперименты с новыми DMEGC 25Р (не то что на фото), из них же и сборку собрал.
А этот резистор 100к, который включен между B- и P-, влияет на задержку токовой защиты? Или на защиту по напряжению тоже влияет? Так как его замена на 10к мне помогла
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 21.08.2026, 17:40 | Сообщение # 148
|
Администраторы
Anat78
Подполковник
- Сообщений:8619
- Репутация:73±
|
Цитата dia-j ( ) влияет на задержку токовой защиты
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
dia-j
|
Дата: Пятница, 21.08.2026, 17:43 | Сообщение # 149
|
|
|
Цитата Anat78 ( ) влияет только на токовыю защиту
Тогда на стенде срабатывала токовая защита, а не по напряжению
|
|
|
|
|
