Переделка зарядного MAKITA DC18RC (T или S)
|
|
|
Anat78
|
Дата: Четверг, 16.12.2021, 08:39 | Сообщение # 61
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Менять надо на 2SK3679 - https://ozn.by/6x5u29?erid=2SDnjdbkYL1
причина - неправильная переделка
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vitalii_b
|
Дата: Четверг, 16.12.2021, 16:20 | Сообщение # 62
|
|
|

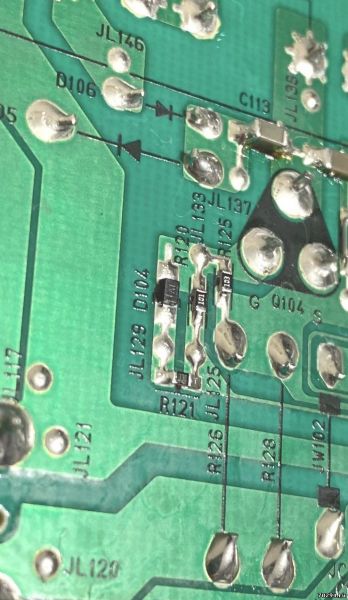

Подскажите характеристики D104 ( на нем написано А1) или чем можно заменить? Спасибо
Стоит возле транзистора. При прозвонке мультиметром в режиме проверки диодов показывает падение напряжения в обе стороны.
вот общий вид платы, стрелкой отмечен D104
Сообщение отредактировал vitalii_b - Четверг, 16.12.2021, 17:19 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 17.12.2021, 10:56 | Сообщение # 63
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
любой на 200вольт 1а
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vitaliy_ua
|
Дата: Пятница, 17.12.2021, 11:07 | Сообщение # 64
|
|
|
Подскажите еще пожалуйста тип корпуса этого диода DO-214? Такой пойдет на замену ? https://www.rcscomponents.kiev.ua/product/s1d_95789.html
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 17.12.2021, 14:09 | Сообщение # 65
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
да
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
zhekae29
|
Дата: Вторник, 28.12.2021, 17:17 | Сообщение # 66
|
Пользователи
zhekae29
Рядовой
- Сообщений:51
- Репутация:2±
|
Цитата Anat78 (  ) Менять надо на 2SK3679
Купил 3679
Если с год назад они были в этом магазине хоть и поддельные, но приемлемого качества, то сейчас прислали полное фуфло.
Даже в DC18SD сгорают за несколько минут, радиатор греется до 115 градусов. Сегодня вскрою, сфотографирую что там внутри.
А как проверяете? Чем-то типа gm328a или сделали стендик и проверяете под нагрузкой?
|
|
|
|
|
|
Anat78
|
Дата: Среда, 29.12.2021, 13:58 | Сообщение # 67
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Да китайцы они такие, всегда детали которые получаю идут на тестирование, брака попадается
да проверяю - тестер GM328
http://alli.pub/66xas2
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
zhekae29
|
Дата: Четверг, 30.12.2021, 04:35 | Сообщение # 68
|
Пользователи
zhekae29
Рядовой
- Сообщений:51
- Репутация:2±
|
Вобщем вскрыл я мосфеты. Слева транзистор с али, купленный по вашей ссылке. Справа купленный в местном магазине, типа оригинал.
Открыл диспут на али, приложил это фото - деньги в течение двух часов вернули. Теперь остался гимор восстанавливать обвязку на сгоревшей плате
Сообщение отредактировал zhekae29 - Четверг, 30.12.2021, 04:39 |
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 18.01.2022, 13:37 | Сообщение # 70
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Да нужно менять
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kop8874
|
Дата: Среда, 18.05.2022, 11:34 | Сообщение # 71
|
|
|
После замены элементов на DC18RC T, при вставке аккумулятора, вначале загорается красный светодиод(идёт зарядка), затем поочерёдно начинают мигать красный и зелёный светодиоды (поломка батареи, если судить по пиктограмме). Аккум оригинал, почти полный заряд. Может что случилось с ним (аккумом), если заряжал до переделки зарядником с али?
|
|
|
|
|
|
Anat78
|
Дата: Среда, 18.05.2022, 11:41 | Сообщение # 72
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Цитата kop8874 ( ) Может что случилось с ним (аккумом), если заряжал до переделки зарядником с али?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
slavyn1975
|
Дата: Понедельник, 06.06.2022, 23:39 | Сообщение # 73
|
|
|
Здравствуйте, может подскажете? Зарядка dc18rc s 120v, питается от тс-180, почему то не загорается зелёный светодиод совместно с красным в конце заряда. Всегда горит красный, а в конце зелёный и играет мелодия. Зарядка новая, АКБ waitley 6a/ч Китай. Не сталкивались?
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 07.06.2022, 01:17 | Сообщение # 74
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
При зарядке китайских акб индикация может отличаться, причина в не оригинальных платах в акб
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
slavyn1975
|
Дата: Вторник, 07.06.2022, 07:14 | Сообщение # 75
|
|
|
Здравствуйте. Извините за глупый вопрос. Хочу уточнить: керамический конденсатор с118 стоит на 1нф с маркировкой 102м 250в, а с103, с104 и с117 с маркировкой 221к 250в. Все 4 штуки мне можно заменить на Y5P RM5,08 (220pF/2000V) из 1 поста? или с118 искать 1nf/2000v? Зарядка dc18rc s. Заранее благодарен...
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 16.06.2022, 01:40 | Сообщение # 76
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
да можно все на 220пф
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
osnovin89
|
Дата: Понедельник, 27.06.2022, 13:36 | Сообщение # 77
|
|
|
всем привет! есть пару вопросов 1. как заставить зарядним заряжать чуть больше 21 (для 18 вольтовых акб) вольта чтоб могли нормально сработать балансиры в батарейке
2. никто не думал как организовать добивку заряда чтоб зарядним держал 21 вольт и снижал ток ?
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 28.06.2022, 10:29 | Сообщение # 78
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Цитата osnovin89 ( ) как заставить зарядним заряжать чуть больше 21
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
slavyn1975
|
Дата: Понедельник, 04.07.2022, 21:09 | Сообщение # 79
|
|
|
Здравствуйте, друзья. Получил из Китая детали для переделки з/у. Подскажите пожалуйста, транзистор 2sk3678 с такими параметрами по тестеру: можно ли использовать? Боюсь что сгорит зарядка, если это подделка.
Anat78 - нет нельзя это подделка
у оригинала:
Выходная емкость (Cd): 140 pf
Сопротивление сток-исток открытого транзистора (Rds): 1.58 Ohm
Сообщение отредактировал slavyn1975 - Понедельник, 04.07.2022, 22:54 |
|
|
|
|
|
slavyn1975
|
Дата: Вторник, 12.07.2022, 01:15 | Сообщение # 80
|
|
|
Здравствуйте. Переделал зарядку заменив транзистор на 9nk90. Сегодня вынув не полностью заряженный аккумулятор, она просто потухла, ни индикации ничего, визуально вообще всё целое. В 5 сообщении указаны детали для замены: R91, R25,R61,Q3. У меня зарядка dc18rc s и плата точно как в 3 сообщении, там нет таких деталей. Помогите пожалуйста, какие детали мне надо проверить? Я не силен в электронике.
Сообщение отредактировал slavyn1975 - Вторник, 12.07.2022, 13:53 |
|
|
|
|
|
master3762
|
Дата: Суббота, 12.11.2022, 18:07 | Сообщение # 81
|
|
|
Цитата Anat78 ( ) И первым делом проверяем силовой транзистор, должен стоять 18NM60N, его можно не менять (но желательно заменить конечно на 2SK3679).
18N60N также можно не менять ?
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 12.11.2022, 18:56 | Сообщение # 82
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
да
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
zhekae29
|
Дата: Воскресенье, 29.01.2023, 01:32 | Сообщение # 83
|
Пользователи
zhekae29
Рядовой
- Сообщений:51
- Репутация:2±
|
Знакомый черезмерно подточил шунт, сила тока стала порядка шести ампер. Как можно увеличить без замены шунта?
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 29.01.2023, 07:22 | Сообщение # 84
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Укоротить шунт
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
VKReader
|
Дата: Суббота, 18.02.2023, 01:51 | Сообщение # 85
|
|
|
Здраствуйте. Зарядка DC18RC S 220V (как в сообщении №6). Взорвался термистор, пробит полевик, сгорел R125, d105, R119, R120, R114, R115.
Помогите, пожалуйста, определить :
R119 -200 Om ?
R120- ? Om
D105 - ?
R114 - ? Om
R115 - ? Om.
Заранее, спасибо.
Сообщение отредактировал VKReader - Суббота, 18.02.2023, 01:52 |
|
|
|
|
|
danieldalaxch
|
Дата: Воскресенье, 19.02.2023, 19:37 | Сообщение # 86
|
|
|

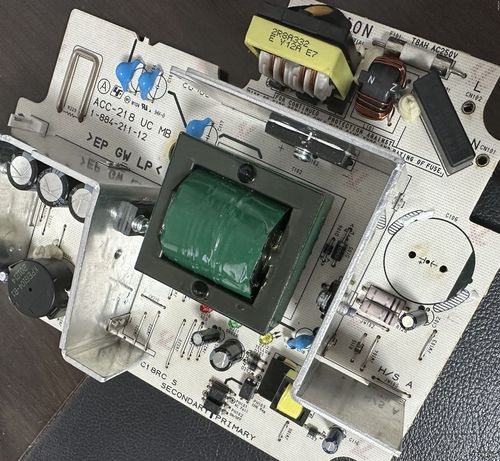

Вот такое зарядное у меня. Не то, что зарядник в посте №6 (выглядят немного иначе! Но оба говорят, что модель "DC18RC S").
Это зарядное устройство новое и еще не использовалось ... поэтому я жду обновления о том, какие компоненты мне нужно заменить.
(прочитал все посты, чувствую, что что-то упускаю)
Сообщение отредактировал danieldalaxch - Воскресенье, 19.02.2023, 19:44 |
|
|
|
|
|
dmitry-tikhonov
|
Дата: Суббота, 27.05.2023, 13:46 | Сообщение # 87
|
|
|
Цитата Anat78 ( ) Цитата kai50505 ()т.к. зарядка-контроллер АКБ видимо следит за предельным временем заряда конкретного АКБ.
Актуально для старой версии зарядного только там просто стоит таймер на 45 минут и выключает заряд |
|
|
|
|
|
ASPetrovich
|
Дата: Четверг, 01.06.2023, 20:34 | Сообщение # 88
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:50
- Репутация:3±
|
День добрый.
Подскажите можно ли проверить холодную часть в этом зарядном? подаю 20В на С63, индикатор сети не загорается, зарядка не идет.... Возможно эту зарядку так нельзя проверить, хотя не вижу пока причины....
Внешне вроде все целое, сгорел резистор R91 (2R7), визуально ничего больше не нашел, остальное все звонится нормально.
Сообщение отредактировал ASPetrovich - Четверг, 01.06.2023, 20:38 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 01.06.2023, 22:25 | Сообщение # 89
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
В этом зарядном 2 блока питания, подавать надо 2 напряжения
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ASPetrovich
|
Дата: Четверг, 01.06.2023, 23:23 | Сообщение # 90
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:50
- Репутация:3±
|
Не подскажите куда именно первое и второе надо подать, чтобы проверить холодную часть?
Я пока так пробовал подавать...
Сообщение отредактировал ASPetrovich - Четверг, 01.06.2023, 23:30 |
|
|
|
|
