Переделка зарядного устройства Makita DC18SD
Anat78 Дата: Воскресенье, 13.08.2023, 10:31 | Сообщение # 31

Администраторы

Anat78

Майор

  • Сообщений:7550
  • Репутация:62±
Anat78

2SK3679 - https://alli.pub/6reu5v
в новых сериях JCS7N65FB - https://alli.pub/6reu7t


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vignik900 Дата: Понедельник, 11.09.2023, 17:37 | Сообщение # 32

Пользователи

vignik900

Рядовой

  • Сообщений:2
  • Репутация:0±

подскажите номиналы D8 и R13
zhekae29 Дата: Четверг, 28.09.2023, 13:16 | Сообщение # 33

Пользователи

zhekae29

Рядовой

  • Сообщений:58
  • Репутация:2±



Это



Это американская версия платы. Европейская тоже есть, могу посмотреть.
vadimax123 Дата: Понедельник, 15.04.2024, 04:13 | Сообщение # 34

Пользователи

vadimax123

Рядовой

  • Сообщений:1
  • Репутация:0±

>>>>zhekae29 Первый раз такая SDшная плата попадается, из свежего набора. Есть у кого опыт с ней?

Здравствуйте. Помогите с поиском элементов? Имею такую же плату, выгорил шим U3 и резистор R15.
Заранее благодарен
generalov190879 Дата: Воскресенье, 15.09.2024, 02:21 | Сообщение # 35

Пользователи

generalov190879

Рядовой

  • Сообщений:1
  • Репутация:0±

Добрый день.
Я купил шуруповёрт с Амазона. С ним пришло зарядное устройство. На обороте написано:
Входное напряжение 120V~70W 50-60Hz
На выходе 18V 2.6A



Стоят следующие детали:
- Конденсатор на 180mF на 450V

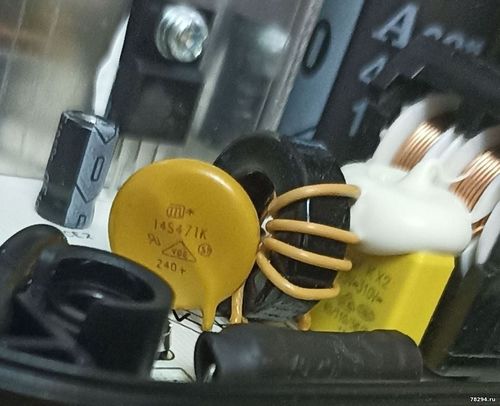

- Варистор 14S471K 240V


- Мосфет JCS7N65FB и рядом с ним конденсатор на 10mF 100V


- Предохранииель 15А 250V


- а также керамические конденсаторы, но маркировку их я не разобрал. Слишком размыто






Скажите пожалуйста, стоит ли вообще тут что то менять? Или можно смело подключать к 220В?
Похоже это все таки версия на 120-220В
Anat78 Дата: Воскресенье, 15.09.2024, 08:42 | Сообщение # 36

Администраторы

Anat78

Майор

  • Сообщений:7550
  • Репутация:62±
Anat78

Да видимо наклейка ошибочная и зарядное изначально на 220 вольт

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
zhekae29 Дата: Среда, 18.12.2024, 18:29 | Сообщение # 37

Пользователи

zhekae29

Рядовой

  • Сообщений:58
  • Репутация:2±

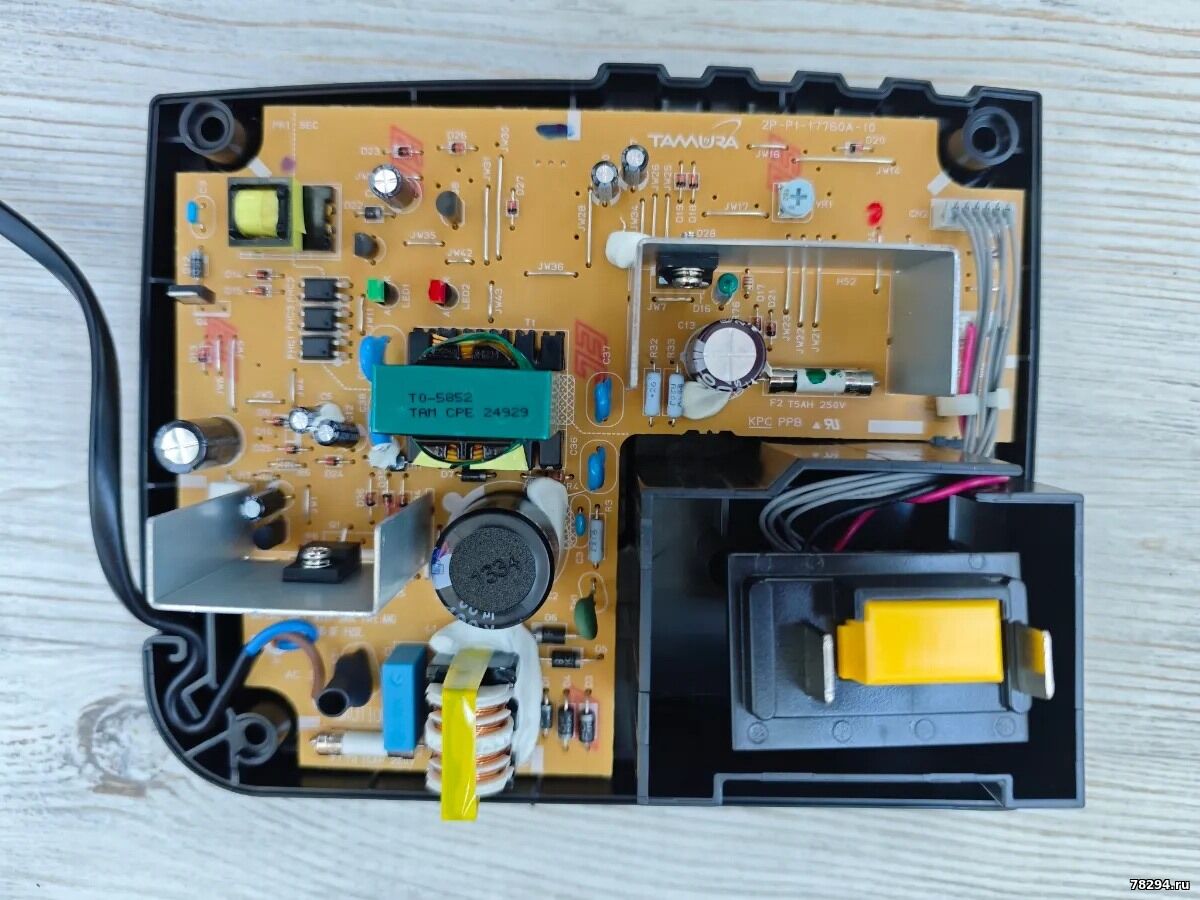

Переделанная американская зарядка, нагрев через 45 минут работы





Masterok Дата: Суббота, 10.05.2025, 18:30 | Сообщение # 38

Пользователи

Masterok

Рядовой

  • Сообщений:81
  • Репутация:1±

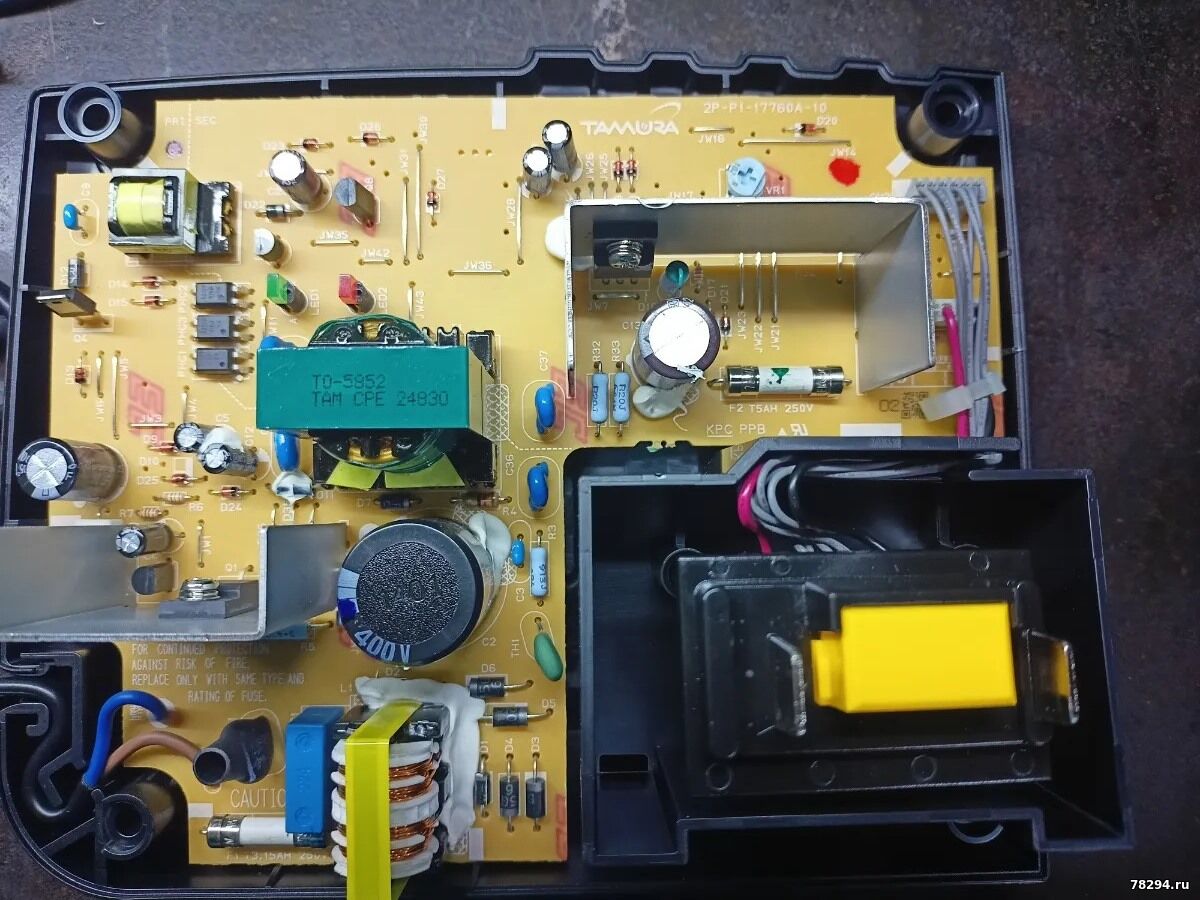

Уже не первая зарядка, в которой транзистор без термопасты. Економят на всём.
Anat78 Дата: Суббота, 10.05.2025, 19:08 | Сообщение # 39

Администраторы

Anat78

Майор

  • Сообщений:7550
  • Репутация:62±
Anat78

сборка китай?

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Aleks-EL Дата: Понедельник, 12.05.2025, 14:29 | Сообщение # 40

Пользователи

Aleks-EL

Рядовой

  • Сообщений:1
  • Репутация:0±

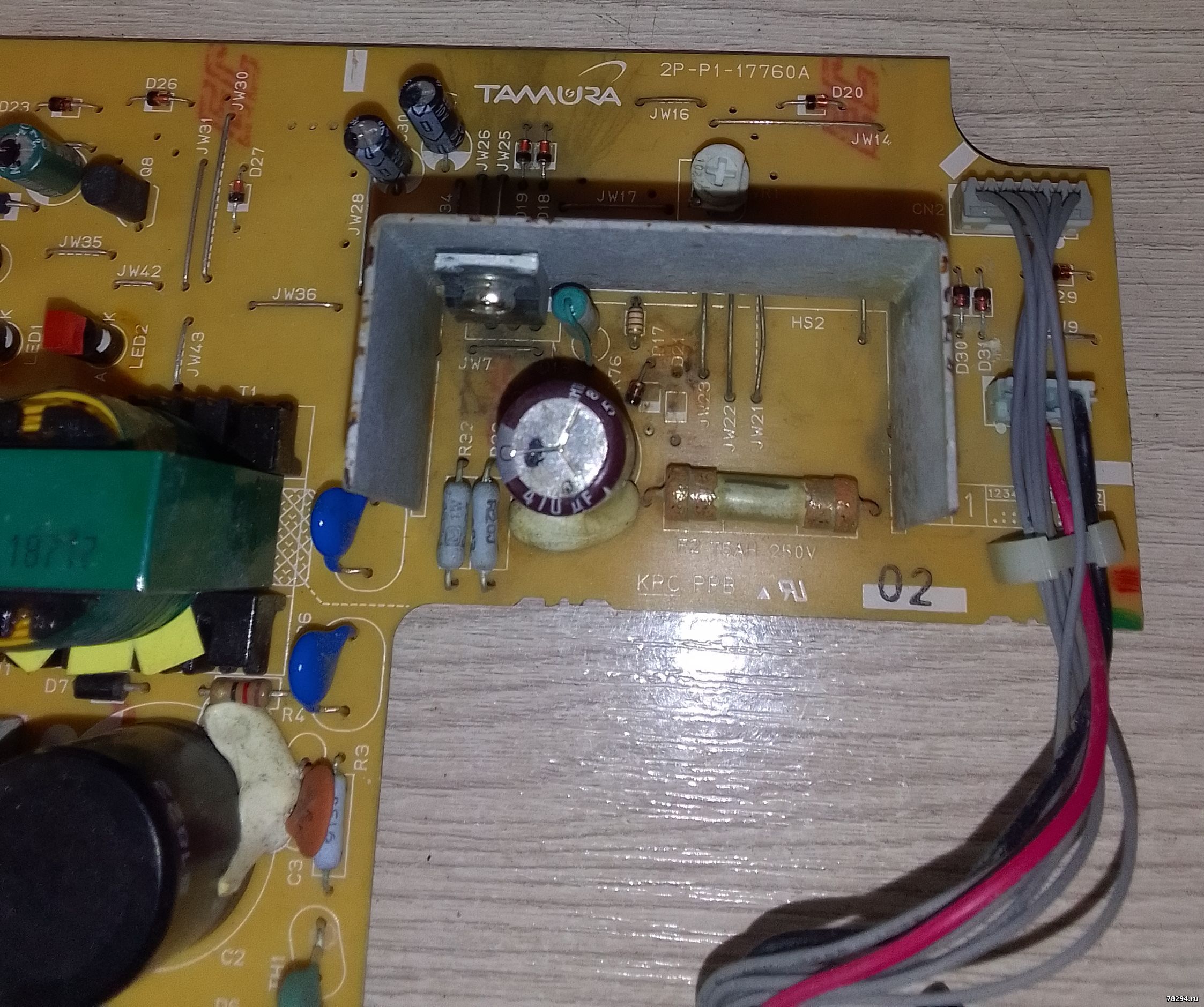

Приветствую, коллеги! Принесли на ремонт зарядное Makita DC18SD после попадания воды внутрь корпуса.  Прошу помощи в опознании диодов D17 и D21, ибо от них остались только ножки в плате. Плата Tamura 2P-P1-17760A.



Сообщение отредактировал Aleks-EL - Понедельник, 12.05.2025, 14:33
