Переделка пылесоса Makita CL100Z 10,8в 2,5ач
Anat78 Дата: Пятница, 31.08.2018, 11:48 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:2538
  • Репутация:13±
Anat78

Переделка пылесоса Makita CL100Z на работу от не родной батареи (самосборной)

Инструкция от пылесоса Makita CL100Z https://www.manualslib.com/products/Makita-Cl100d-4131555.html

Плюс ниже можно посмотреть внутренности пылесоса Makita CL100Z

Так как родной батареи и зарядного не было, то решил собрать батарею на 2,5ач из имеющихся элементов 18650
А заряжать чтобы просто от ЮСБ зарядного телефона

Будьте внимательны: с завода не идет плата защиты акб от разряда!
Ток потребления двигателем 4,5А при 12 вольтах = 54Вт

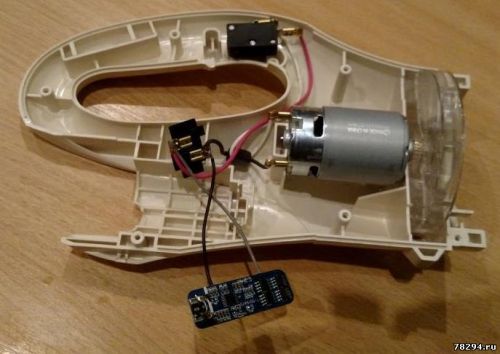

Разбираем пылесос и припаиваем к родному разьему 2 провода + и - и к ним плату контроллера BMS 3S 15A (искать на али, стоит 100р)





Собираем сборку из 3 элементов 18650 выводим все провода из сборки на плату защиты BMS



Так же потребуется плата с алиэкспресса (MT3608 dc-dc micro USB стоит 30руб) , она имеет разьем микро юсб и позволяет получать на выходе любое напряжения, я установил его равным 12,6вольт, именно до такого напряжения нужно заряжать 3 элемента 18650



Соединяем все провода согласно схеме и проверяем пылесос в работе
Все работает







Плату с зарядным разьемом приклеил на торец батареи и после всех проверок разрыл куском пластика.



Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Суббота, 13.06.2020, 14:04 | Сообщение # 2

Администраторы

Anat78

Лейтенант

  • Сообщений:2538
  • Репутация:13±
Anat78

Двигатель стоит MABUCHI RS-550VC-8518. QD143423 ccw15

код 629865-7
