Аккумулятор GREENWORKS 40В ремонт
Anat78 Дата: Среда, 04.05.2022, 16:52 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

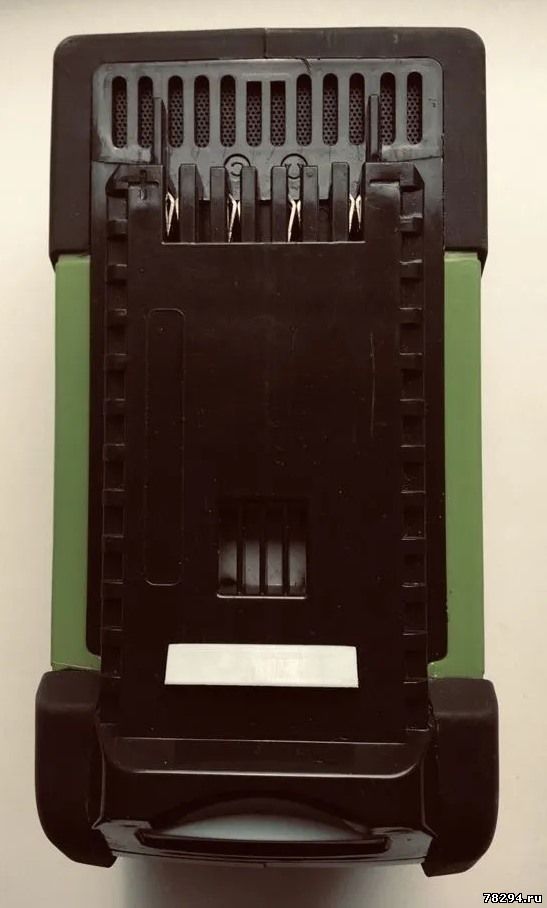

Аккумулятор GREENWORKS 40В ремонт все модели



Батарея:
Max. заряд, V 41,3
Min. заряд, V 30,0

Универсальный аккумулятор для всех садовых инструментов Greenworks линейки G-MAX 40V
Аккумуляторные батареи Greenworks серии G-MAX 40V могут использоваться для питания всех устройств Greenworks линейки G-MAX 40V. Эти Li-Ion батареи состоят из аккумуляторных ячеек класса «А», изготовленных ведущими мировыми производителями.
Li-Ion батареи состоят из аккумуляторных ячеек класса «А» SONY и SANYO

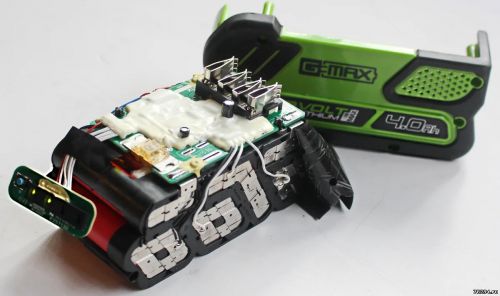

Все батареи снабжены не только электронной платой управления, благодаря которой ячейки заряжаются и разряжаются одновременно, но и
чипом для защиты от перезаряда, перегрева и глубокого разряда.
Аккумуляторы имеют ударопрочный корпус с прорезиненными рёбрами и оснащены индикатором уровня заряда, с четырьмя светодиодными
индикаторами, показывающими прибл : 10; 45; 70 и 100 % заряда.



Сравнение размеров акб 40в



Li-Ion батарея Greenworks G-MAX 40V 2,0 А/ч (72 Вт/ч).

Вес 827гр




Li-Ion батарея Greenworks G-MAX 40V 4,0 А/ч, (144 Вт/ч).

вес 1321гр





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 05.05.2022, 08:51 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

Li-Ion батарея Greenworks G-MAX 40V, 6,0 А/ч, (216 Вт/ч).

Вес 1364гр





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vokas43 Дата: Вторник, 10.05.2022, 22:38 | Сообщение # 3

Пользователи

vokas43

Рядовой

  • Сообщений:5
  • Репутация:0±

Подскажите пожалуйста, что у этих аккумуляторов на среднем выводе должно быть (тот вывод, который ближе к минусу).
Нужно обмануть инструмент Greenworks.
Anat78 Дата: Вторник, 10.05.2022, 23:05 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

термодатчик

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 10.05.2022, 23:07 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

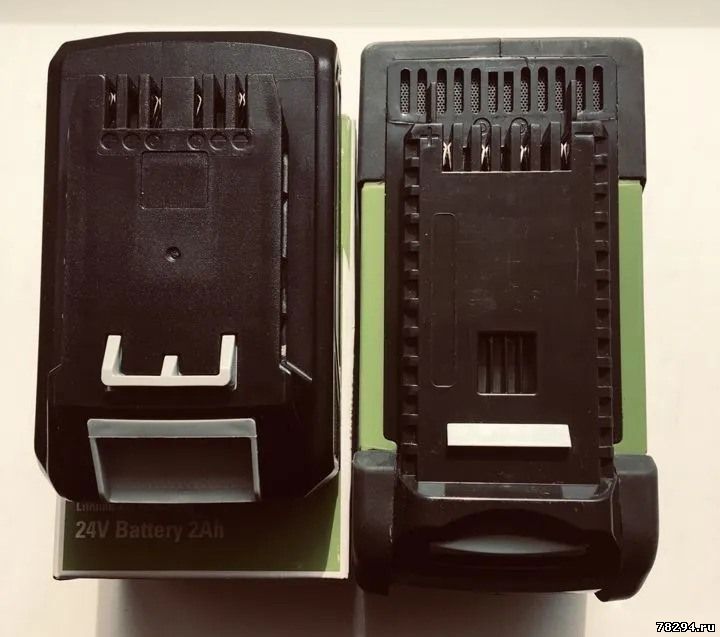

24в и 40в 4 ач размеры:



















Ширина разъёма
у 24v  46mm
у 40v 49mm


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vokas43 Дата: Вторник, 10.05.2022, 23:14 | Сообщение # 6

Пользователи

vokas43

Рядовой

  • Сообщений:5
  • Репутация:0±

А номинал?

И, согласно вашим фото, рядом с минусовой клеммой стоит клемма со значком Ω (буква омега).
40V батарея.
Что бы это могло значить?

Один человек мне помог и проверил на нескольких аккумуляторах. Там между <-> и <Ω> сопротивление 17 кОм. Я сымитировал его подстроечным резистором, но мойка Greenworks GDC40 всё равно не запускается. При включении она работает 3 секунды и "засыпает". И внутреннее реле давления тут не причём.

PS: перепробовал весь диапазон вокруг 1к... 20 кОм.
vokas43 Дата: Четверг, 12.05.2022, 10:14 | Сообщение # 7

Пользователи

vokas43

Рядовой

  • Сообщений:5
  • Репутация:0±

Решение:
Вывод на аккумуляторе < омега > это какой-то последовательный порт для общения батареи и устройства. Один человек из Америки писал, что ему удалось скопировать этот код, идущий из аккума и воспроизвести посредством Ардуино. Вот ссылка на форум: https://endless-sphere.com/forums....1559001

К счастью, мойка Greenworks GDC40 легко подключается напрямую к аккумуляторам, т.к. там щёточный двигатель и последовательно включенное реле давления для отключения, поэтому я просто выбросил из неё мозги и всё заработало.

Anat78 Дата: Четверг, 12.05.2022, 10:28 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

Верно тоже подумал что там термодатчик просто на 18-20ком
Но проверить увы не чем из инструментов гринворкс
Статью да тоже нашел почитал, там получается имитация кода

Учтите что при прямом включении необходим контроль заряда батареи иначе можно убить батарею сильным разрядом!!!!

У вас есть фото блока который стоял в мойке?


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vokas43 Дата: Четверг, 12.05.2022, 10:51 | Сообщение # 9

Пользователи

vokas43

Рядовой

  • Сообщений:5
  • Репутация:0±

Да, батареи Dexter 20V 2 штуки (точнее, название батарей Lexman). Они достаточно умные для этого.



Anat78 Дата: Четверг, 12.05.2022, 11:03 | Сообщение # 10

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

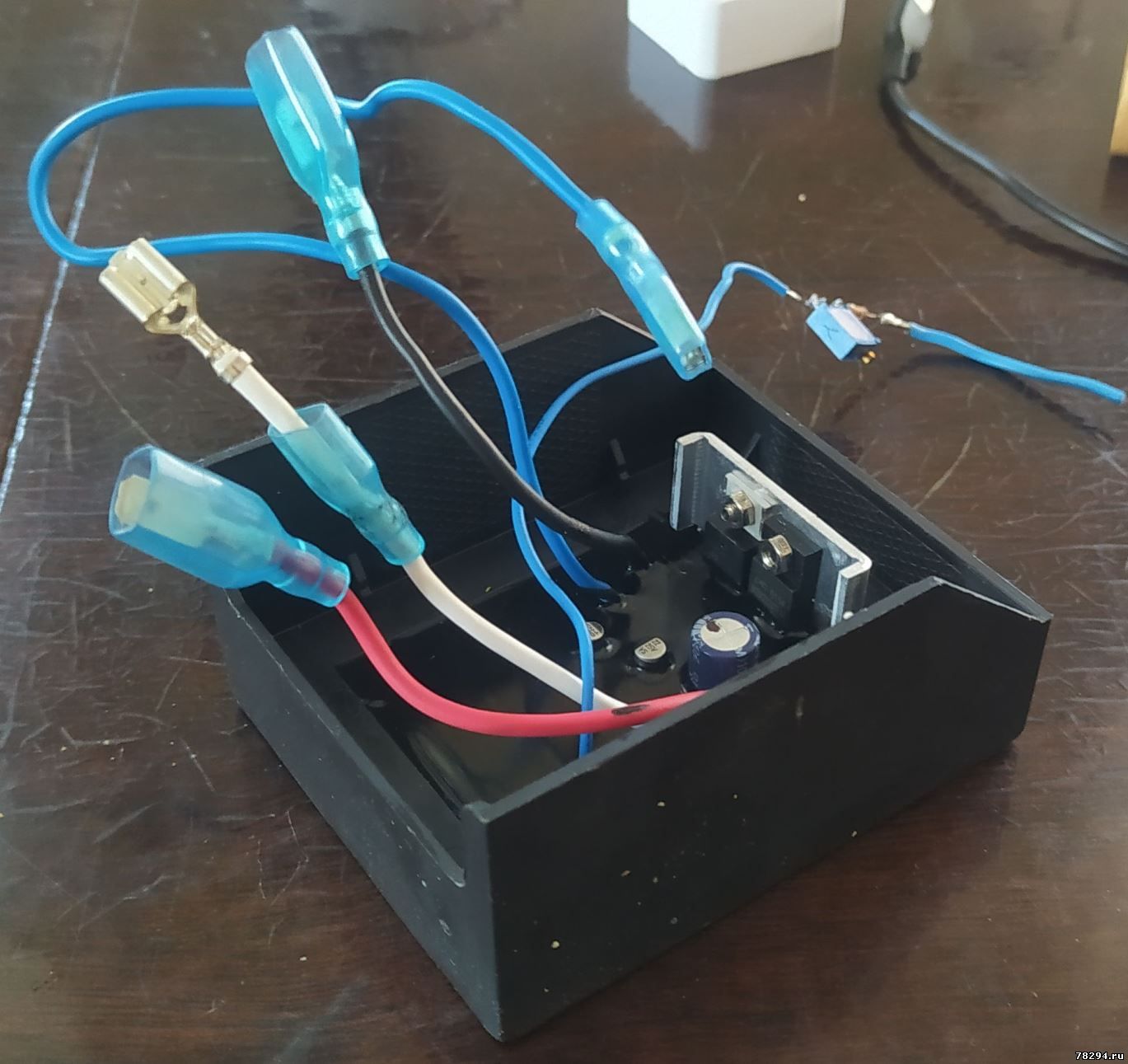

Диоды и силовой транзистор, а остальное залили чтобы никто не увидел smile

Не нажимаете кнопки вставить фото, приходится все мне вручную делать просто smile


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vokas43 Дата: Четверг, 12.05.2022, 11:12 | Сообщение # 11

Пользователи

vokas43

Рядовой

  • Сообщений:5
  • Репутация:0±

Я очень удивился, т.к. переделывал фрезер Dewalt, две пилы Makita и пылесос Worx под свои аккумы Dexter и с ними возни было меньше.
Интересно, связано ли это сих высоковольностью?
Anat78 Дата: Четверг, 12.05.2022, 11:15 | Сообщение # 12

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

Да с ними все более менее понятно, а вот гринворкс и эрбауэр на 18 вольт имеют примерно одинаковую защиту на контроллере получается, просто сделано чтобы брали именно их батареи только дорогие smile

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
osbmbb Дата: Среда, 25.05.2022, 17:57 | Сообщение # 13

Пользователи

osbmbb

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте! Легко ли меняются банки у аккумуляторов, особенно интересует 82 В серия? Нет ли какой защиты у платы управления?
Anat78 Дата: Среда, 25.05.2022, 22:29 | Сообщение # 14

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

Памяти нет пока в батареях

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
aardas Дата: Воскресенье, 02.10.2022, 19:11 | Сообщение # 15

Пользователи

aardas

Рядовой

  • Сообщений:1
  • Репутация:0±

привет.
есть проблема с зарядкой аккумулятора powerworks p40b4 36v 4.0ah 144wh.model2900213.
сгорело зарядное устройство,починил ,но не заряжает.вставляю батарею загорается два красных диода потом правый красный начинает мигать ошибку ,что плохой аккумулятор. кто-нибудь сталкивался с такой проблемой?пару фото прилагаю.











Сообщение отредактировал aardas - Воскресенье, 02.10.2022, 19:30
Anat78 Дата: Понедельник, 10.10.2022, 10:20 | Сообщение # 16

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

Необходимо так же проверить и батарею

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ecojob Дата: Четверг, 30.03.2023, 00:19 | Сообщение # 17

Пользователи

ecojob

Рядовой

  • Сообщений:4
  • Репутация:0±

Подскажите  варианты замены плавкого предохранителя на плате контроллера аккумулятора.Спасибо!
Anat78 Дата: Четверг, 30.03.2023, 00:51 | Сообщение # 18

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

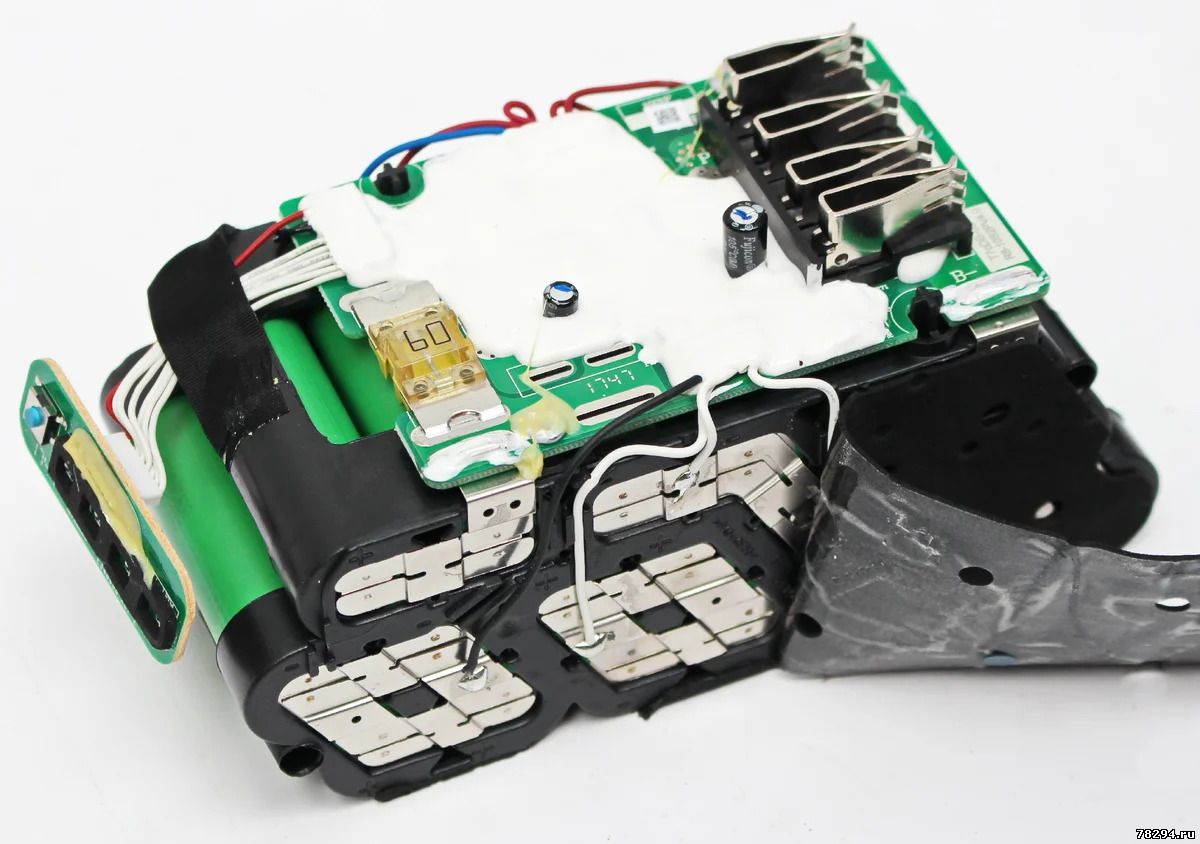

Стоит обычный автомобильный на 40а

https://alli.pub/6nq5am


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ecojob Дата: Четверг, 30.03.2023, 01:33 | Сообщение # 19

Пользователи

ecojob

Рядовой

  • Сообщений:4
  • Репутация:0±

Цитата Anat78 ()
Стоит обычный автомобильный на 40а
     Он впаян в плату, плата припаяна к банкам.Что-бы сменить предохранитель, нужно отпаять плату , что не хочется делать.Поэтому и спросил, может как-то кто меняет без отделения платы от банок?
      Уже сам попробовал, снял пластик с предохранителя, остались ножки впаяные, их выпаять не проблема, плату греть нужно сильно.
Anat78 Дата: Четверг, 30.03.2023, 04:22 | Сообщение # 20

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

Не надо ничего разбирать, только плюс откинуть, выпаять предохранитель и впаять новый

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
plot874635 Дата: Пятница, 31.03.2023, 15:15 | Сообщение # 21

Пользователи

plot874635

Рядовой

  • Сообщений:1
  • Репутация:0±

Подскажите, есть ли блокировка при переборке? Если есть, то она от силовых проводов или ещё и балансировочных. И возможно ли слить прошивку для восстановления после блокировки. Спасибо
duits2015 Дата: Четверг, 27.04.2023, 16:49 | Сообщение # 22

Пользователи

duits2015

Рядовой

  • Сообщений:11
  • Репутация:0±

Подскажите пожалуйста как понять что у контроллера аккумулятора есть защита от перепаковки банок? и как можно поменять банки при такой защите?
Anat78 Дата: Понедельник, 01.05.2023, 17:11 | Сообщение # 23

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

Цитата duits2015 ()
Подскажите пожалуйста как понять что у контроллера аккумулятора есть защита от перепаковки банок

после перепаковки или неисправности он блокируется
Цитата duits2015 ()
как можно поменять банки при такой защите?
использовать краба


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
duits2015 Дата: Вторник, 02.05.2023, 11:08 | Сообщение # 24

Пользователи

duits2015

Рядовой

  • Сообщений:11
  • Репутация:0±

Цитата Anat78 ()
использовать краба
 что это такое?,

имеется ввиду припаяться параллельно к + и - , а также к балансировочным контактам резервной сборкой?
Anat78 Дата: Вторник, 02.05.2023, 11:31 | Сообщение # 25

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

да к каждому элементу

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Воскресенье, 16.07.2023, 00:00 | Сообщение # 26

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

Интересный аккумулятор на 2 ач, в большом корпусе от 4ач:









78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
cd1991 Дата: Понедельник, 29.01.2024, 01:15 | Сообщение # 27

Пользователи

cd1991

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте! Подскажите пожалуйста, как снять верхнюю крышку аккума на 4ач (где контакты находятся), она посажена на какой-то черный герметик. И винты там есть?
Anat78 Дата: Понедельник, 29.01.2024, 22:26 | Сообщение # 28

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

Винтов нет, герметик просто прилип которым плату заливают- просто аккуратно выдавить плату

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
AlexusL Дата: Понедельник, 05.02.2024, 17:05 | Сообщение # 29

Пользователи

AlexusL

Рядовой

  • Сообщений:1
  • Репутация:0±

Спасибо, но слишком надёжно наклеено, никак. По неопытности кнопку сломал проверки заряда. Может феном погреть?

Добавлено (08.02.2024, 17:40)
---------------------------------------------
Пока жду ответ на свой вопрос, осмелюсь задать ещё вопрос: что за предохранитель и где его купить?

Добавлено (08.02.2024, 17:44)
---------------------------------------------

Цитата AlexusL ()
Li-Ion батарея Greenworks G-MAX 40V 4,0 А/ч, (144 Вт/ч).
