Аккумулятор DCB120 DeWalt 12V разборка
Anat78 Дата: Среда, 17.10.2018, 14:14 | Сообщение # 1

Администраторы

Anat78

Генерал-лейтенант

  • Сообщений: 561
  • Репутация: 3
Anat78

Пришел старый аккумулятор DCB120 DeWalt 12V разбираем его.
Емкость батареи 1,3ач, 15,6 Вт*ч





Батарея скреплена на шурупах с головкой T10 Torx





Состояние ужасное все прогнило из за попадания воды

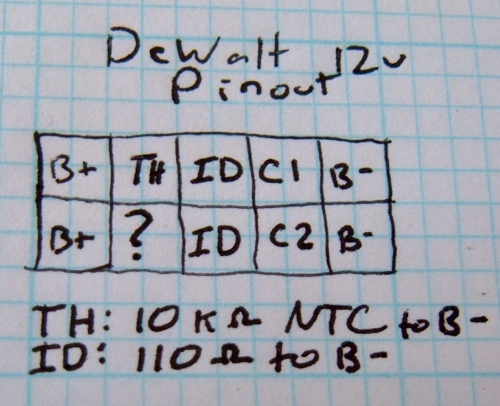

После небольшого исследования вокруг этого разъеденного беспорядка разьема я понял еще несколько вещей. C1, напряжение после первой ячейки, определенно является верхним выводом, вторым справа. C2, напряжение после второй ячейки, является нижним штырем. И, конечно, если вы хотите напряжение всех трех ячеек, просто используйте соединение B + в крайнем левом углу.

Идентификационные выходы кажутся примерно 110 Ом для B-. И вывод TH, похоже, является термистором NTC с сопроитвлением 10 кОм, подключенным к B-.



Итого в батарее нет BMS, только ячейки, корпус и интерфейсной разьем для вывода различных значений напряжения, температуры и сопротивления.
Прикрепления: 0732401.jpg(612.9 Kb) · 3146243.jpg(557.6 Kb) · 2211234.jpg(467.8 Kb) · 4564208.jpg(477.9 Kb) · 6691796.jpg(323.1 Kb) · 9320410.jpg(369.6 Kb) · 8965303.jpg(228.5 Kb) · 0009843.jpg(369.2 Kb) · 0700334.jpg(217.0 Kb) · 4190347.jpg(401.0 Kb)
