Аккумулятор AEG L1215 Pro Li-ion (12 В; 1.5 А/ч) и AEG L1220
Anat78 Дата: Вторник, 26.01.2021, 14:18 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Аккумулятор AEG L1215 Pro Li-ion (12 В; 1.5 А/ч)  и AEG L1220  (12 В; 2 А/ч)
Аккумулятор L1215 Pro Li-ion (12 В; 1.5 А*ч) AEG 4932352658  ремонт

AEG L1215:

Элементы стоят Sanyo L
UR18650W2 010A

но могу в зависимости от года стоять и просто самсунги 15М или моли 18650




Термодатчик обозначен стрелкой







Схема аккумулятора AEG:

Доступно только для пользователей

Т1 и Т2  - термодатчик и резистор обозначения батареи


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 26.01.2021, 14:41 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Аккумулятор АЕГ L1220, артикул 4932 430165, 2,0А*ч, 24Вт*ч, на базе банок INR18650-20R





Сравнение плат в акб:



Всегда можно купить на замену плату на алиэкспресс тут: https://alli.pub/6y8nkf?erid=2SDnjdvYaSD



1.По сравнению со старой версией 1500 мАч разница в заявленной ëмкости составляет 33,3 %. По результатам тестирования превосходство нового аккумулятора составляет более 50 %. Т.е. реально разница больше, чем заявлено.

2.Новый аккумулятор имеет меньшее внутреннее сопротивление, и как следствие:Более высокое напряжение под нагрузкой –больше отдаваемая мощность
Меньше потеря мощности, идущая на нагрев аккумулятора.

Открываются акб достаточно не просто и требуется спец инструмент для этого:





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 13.12.2021, 14:08 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Аккумулятор L1230 (12 В; 3.0 А*ч; Li-Ion) AEG 4932459180



Аккумулятор L1230 (12 В; 3 А*ч; Pro Li-ion) AEG 4932352824





Аккумулятор L1240R Pro Li-ion (12 В; 4 A*ч) AEG 4932430166

  • Емкость аккумулятора, А*ч 4.0

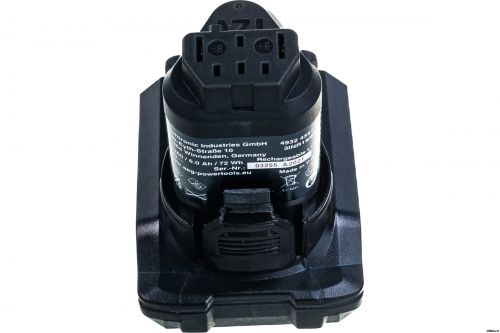

Аккумулятор L1260 (12 В; 6 A*ч; Pro Li-ion) AEG 4932459181

  • Емкость аккумулятора, А*ч 6.0








78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Ram Дата: Понедельник, 13.12.2021, 18:44 | Сообщение # 4

Пользователи

Ram

Рядовой

  • Сообщений:16
  • Репутация:0±

Цитата koshelevpavl ()
При нажатии на кнопку шуруповёрта напряжение на клеммах акб падает до 0. Если нажать не полностью то падает до 7в

Один из признаков что банки умирают. Если есть нагрузка - проверьте батарею без бмс
nipox Дата: Среда, 26.01.2022, 00:34 | Сообщение # 5

Пользователи

nipox

Рядовой

  • Сообщений:19
  • Репутация:0±

Здравствуйте, подскажите плз, как этот аккум разбирается? Я снял верхнюю крышку, получил доступ к банкам, но сами банки не вытащить, ковырять и портить аккумы, не зная какая банка полетела не хочется. Вижу у вас на картинке щупы, похоже вы ими снимали основание и потом снизу выталкивали саму сборку из круглого корпуса?
Anat78 Дата: Среда, 26.01.2022, 01:50 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

да весь необходимый инструмент приведен на фото

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Plohish Дата: Среда, 25.05.2022, 21:32 | Сообщение # 7

Пользователи

Plohish

Рядовой

  • Сообщений:2
  • Репутация:0±

В акумах AEG L1215, есть конденсатор, похоже что электролитический. Кто нибудь знает его параметры и куда какой вывод припаян? С уважением.
Anat78 Дата: Среда, 25.05.2022, 22:29 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Цитата Plohish ()
есть конденсатор
2,2*50в


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Plohish Дата: Четверг, 26.05.2022, 12:14 | Сообщение # 9

Пользователи

Plohish

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата Anat78 ()
2,2*50в
 Примного благодарен! Но вот куда какой вывод припаян? А есть ли вообще какой то ресурс, где можно было бы поискать подобные  схемы?
Anat78 Дата: Четверг, 26.05.2022, 12:50 | Сообщение # 10

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

минус электролита припаян к минусу батареи
вы именно на том ресурсе smile


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sanjokktv Дата: Воскресенье, 11.12.2022, 18:32 | Сообщение # 11

Пользователи

sanjokktv

Рядовой

  • Сообщений:1
  • Репутация:0±

Всем привет,не бросайте тапками ,я новичек в этом деле...вышло так что я замкнул +/- на выходе с акума...так как хотел подключить диодную ленту,потом ставлю на зарядку и зарядное устройство показывает поломку,..понимаю что перегорел предохранитель,так как замерял выход с акума 11v, помогите разобраться
Anat78 Дата: Воскресенье, 11.12.2022, 21:40 | Сообщение # 12

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Предохранителя увы там нет

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
jenek75 Дата: Вторник, 19.03.2024, 16:30 | Сообщение # 13

Пользователи

jenek75

Рядовой

  • Сообщений:1
  • Репутация:0±

Всех приветствую. Поменять новые аккумуляторы без сварки на новой версии АКБ L1220 не получиться?
Anat78 Дата: Вторник, 19.03.2024, 18:54 | Сообщение # 14

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

увы нет

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
neo74744 Дата: Понедельник, 08.04.2024, 22:52 | Сообщение # 15

Пользователи

neo74744

Рядовой

  • Сообщений:1
  • Репутация:0±

Подскажите пожалуйста маркировку транзистора на плате L1220, на краю платы слева



Сообщение отредактировал neo74744 - Понедельник, 08.04.2024, 22:54
