Разборка шуруповерта Bosch 12 VE-2 GSR Professional
Anat78 Дата: Четверг, 01.08.2019, 08:59 | Сообщение # 1

Администраторы

Anat78

Генерал-полковник

  • Сообщений: 1136
  • Репутация: 5
Anat78

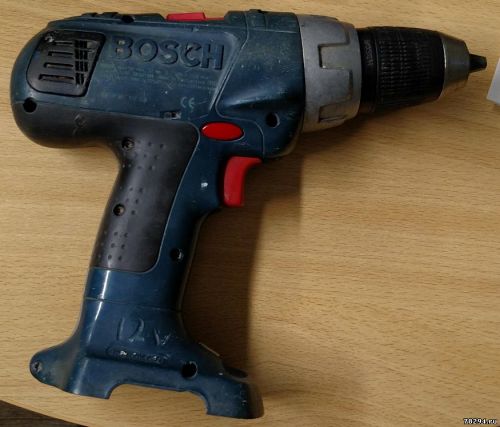

Разборка шуруповерта Bosch 12 VE-2 GSR Professional 0 601 912 520
Замена щеток, замена смазки и чистка всего

Инструкция к шуруповерту Bosch 12 VE-2 GSR Professional https://www.manualslib.com/manual....al.html

аккумулятор 12в
1 скорость 0 – 400rpm
2 скорость 0 – 1400rpm
муфта - Nm 2 – 10
жесткий/мягкий момент Nm 65/26
сталь mm 13
дерево mm 32
мак саморез mm 8
патрон 1.5 – 13mm
посадка патрона 1/2"
вес kg 2.3

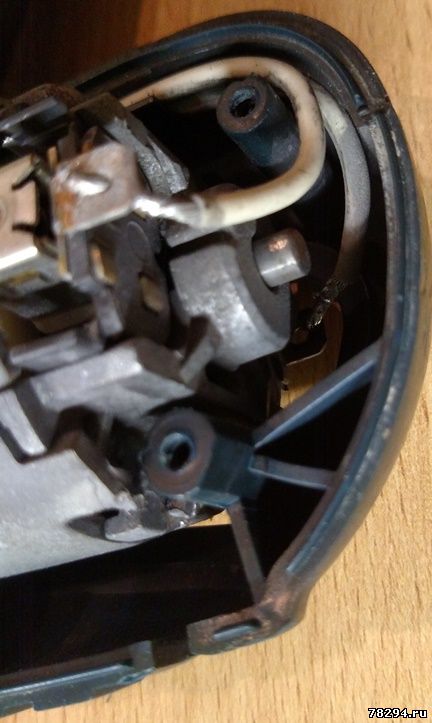

Принесли в нерабочем состоянии, стерлись щетки (от перегрева даже провода от щеток выпаялись)



По запчастям щетки имеют код 2607034904 [7654960]
Щетка угольная (комплект 2 шт) но цена 1000р

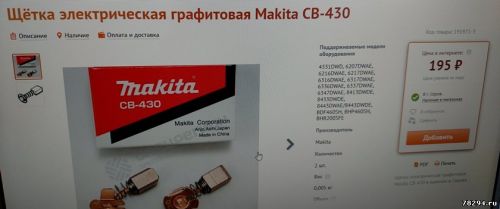

Ставим макитовские CB-430 за 195р smile

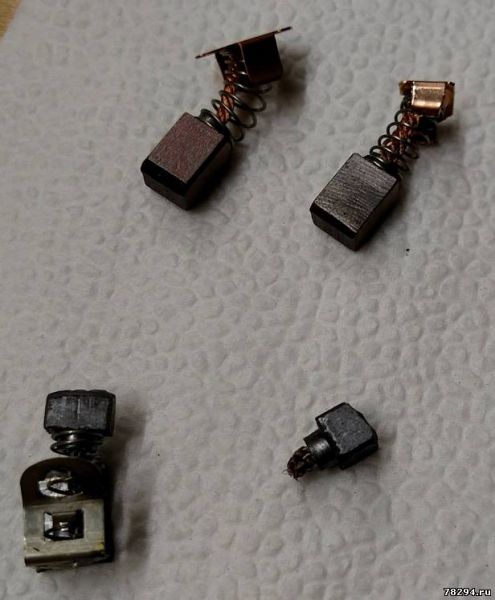

старые и новые щетки:

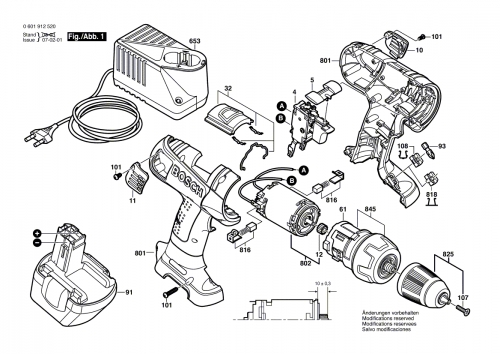

Взрыв схема BOSCH GSR12VE-2 (0601912520)

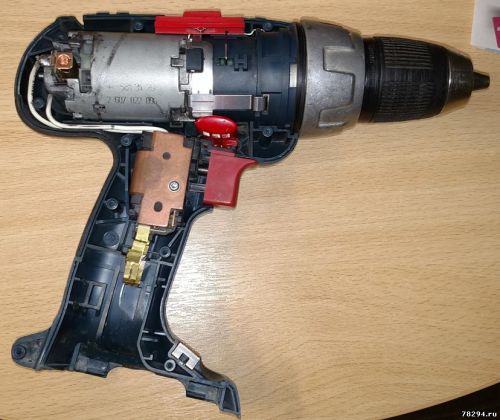

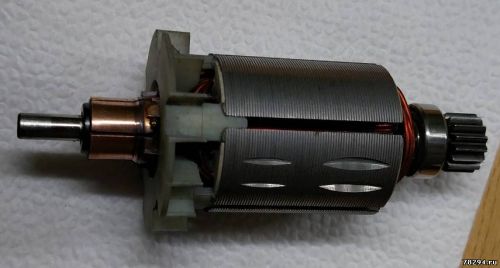

Разбираем шуруповерт и двигатель, чистим статор и якорь, шлифуем коллектор

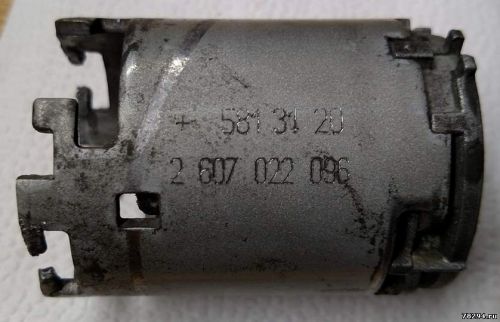

Мотор 2607022096, артикул запчасти 2607022863 Эл. двигатель 12В

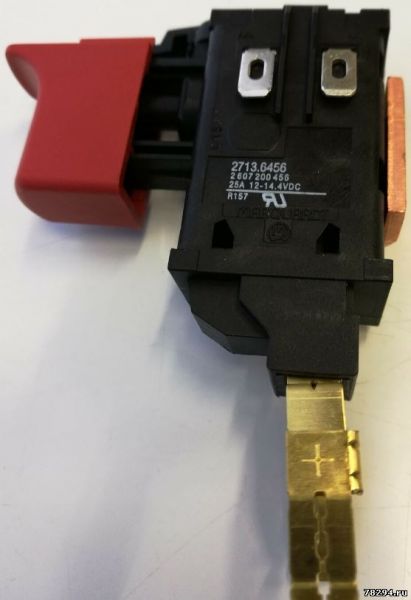

2607200456 [7651680]
Выключатель 12-14,4 вольт 25ампер

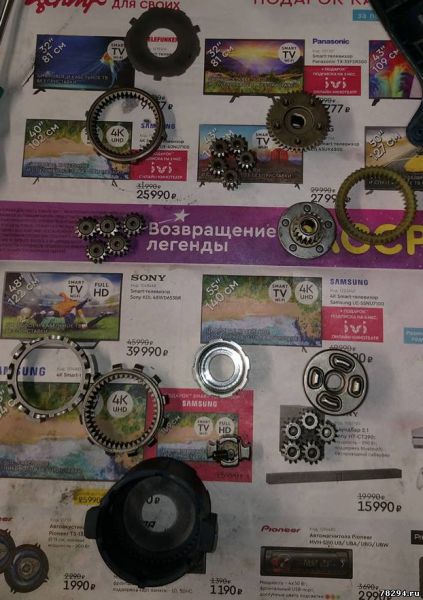

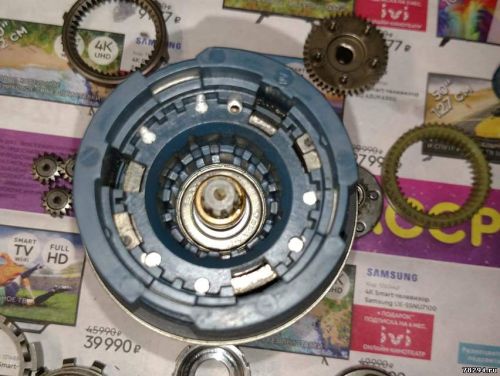

Разбираем редуктор, все детали промываем





Собираем в обратном порядке, все смазываем смазкой мобил 222



Готово:



Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
Anat78 Дата: Четверг, 01.08.2019, 09:51 | Сообщение # 2

Администраторы

Anat78

Генерал-полковник

  • Сообщений: 1136
  • Репутация: 5
Anat78

Еще фото:











Можно убрать ограничитель 12вольт и ставить батареи 14 вольт smile
