Споттер на трансформаторе от микроволновки
lap070 Дата: Вторник, 23.11.2021, 06:46 | Сообщение # 31

Пользователи

lap070

Рядовой

  • Сообщений:59
  • Репутация:0±

Стоит ли в месте обозначенном стрелкой припаивать медный провод ну скажем 2.5мм?
Anat78 Дата: Вторник, 23.11.2021, 08:36 | Сообщение # 32

Администраторы

Anat78

Майор

  • Сообщений:5067
  • Репутация:34±
Anat78

-там электролит неправильно припаян и все по другому делается, версия же другая платы
-от версии платы зависит все
-да в новых версиях припаяна шинка 2*4мм вообще


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
lap070 Дата: Вторник, 23.11.2021, 09:02 | Сообщение # 33

Пользователи

lap070

Рядовой

  • Сообщений:59
  • Репутация:0±

Цитата Anat78 ()
-да в новых версиях припаяна шинка 2*4мм вообще
То есть имеет смысл во всю длину припаять провод, 4мм? А после транзисторов до клемы где крепится провод с электродом тоже так же сделать, просто с обратной стороны платы данная дорожка находится под чёрным лаком то есть она скрыта для простого пропаивания, как быть?
lap070 Дата: Вторник, 23.11.2021, 09:11 | Сообщение # 34

Пользователи

lap070

Рядовой

  • Сообщений:59
  • Репутация:0±

А можно так сделать как на картинке показал, провод сразу к контактам припаять транзисторов и прямиком на клему завести?


Сообщение отредактировал lap070 - Вторник, 23.11.2021, 09:11
Anat78 Дата: Вторник, 23.11.2021, 09:34 | Сообщение # 35

Администраторы

Anat78

Майор

  • Сообщений:5067
  • Репутация:34±
Anat78

вот так усиливать:



но лучше подальше до контакта


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
lap070 Дата: Вторник, 23.11.2021, 09:57 | Сообщение # 36

Пользователи

lap070

Рядовой

  • Сообщений:59
  • Репутация:0±

Цитата Anat78 ()
но лучше подальше до контакта
ДО или от контакта?
В моём случаи не типичная плата с вашей картинки, моя плата выглядит как я ранее показывал, шину от входящей клемы я у себя вижу, а вот от транзисторов до выходящей клемы я не вижу так явно, как сделать то правильно? Вот картинка обратной стороны моей платы, шина которую мы видим дублирует входную шину на лицевой стороне платы. Выходящая шина помечена стрелкой.

Добавлено (23.11.2021, 10:10)
---------------------------------------------
А почему нельзя припаять медную шину прям к контактам транзисторов как я показал на картинке выше, из за возможности перегрева транзисторов?

Anat78 Дата: Среда, 24.11.2021, 09:38 | Сообщение # 37

Администраторы

Anat78

Майор

  • Сообщений:5067
  • Репутация:34±
Anat78

Да можно перегреть
да у вас на картинке все правильно!


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
lap070 Дата: Среда, 24.11.2021, 13:02 | Сообщение # 38

Пользователи

lap070

Рядовой

  • Сообщений:59
  • Репутация:0±

Добрый день товарищи! Провёл небольшую оптимизацию своей сварочной системы.
1. Усилил входную минусовую шину, плюс идёт с АКБ напрямую к электроду.


2.  Подсоединил плату управления сваркой непосредственно к АКБ, КАК ИТОГ МИНУС ОДИН ПРОВОД.



3. Помимо АКБ в процессе сварки участвует так же и ЗУ 14.4В 1А.

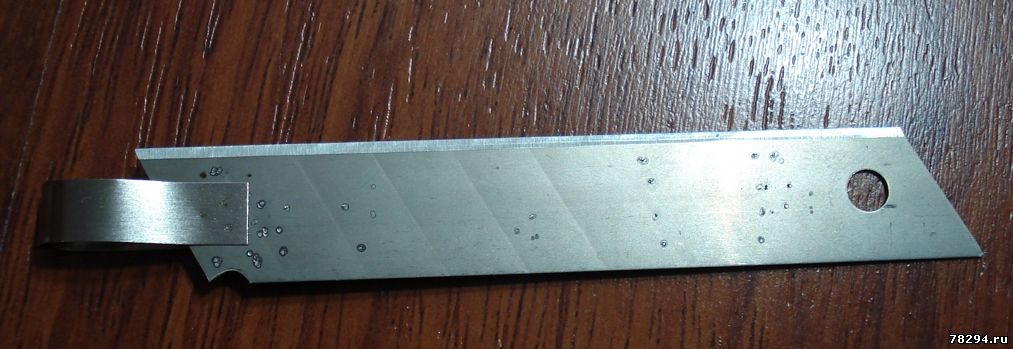

4. Провёл испытания на прочность сварки. Приварил ленту 0.12мм к лезвию макетника и проверил на разрыв. При строго вертикальной силе разрыва усилие достигло 40кг.




Сообщение отредактировал lap070 - Среда, 24.11.2021, 13:03
Anat78 Дата: Среда, 24.11.2021, 14:13 | Сообщение # 39

Администраторы

Anat78

Майор

  • Сообщений:5067
  • Репутация:34±
Anat78

Отлично, осталось привести в порядок подключение конденсаторов электролитических

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
lap070 Дата: Среда, 24.11.2021, 14:46 | Сообщение # 40

Пользователи

lap070

Рядовой

  • Сообщений:59
  • Репутация:0±

Цитата Anat78 ()
осталось привести в порядок подключение конденсаторов электролитических
Благодарю за оценку трудов моих. Да я и сам понимаю что с конденсаторами надо разобраться но пока не могу на это средств выделить. Анатолий нужен ваш совет. Рисковать мне или нет нужды в усилении ВЫХОДНОЙ минусовой шины. Я её хочу усилить с лицевой стороны платы. Потому как с обратной стороны всё закрашено.
Anat78 Дата: Среда, 24.11.2021, 18:33 | Сообщение # 41

Администраторы

Anat78

Майор

  • Сообщений:5067
  • Репутация:34±
Anat78

просто снять лак ацетоном

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
lap070 Дата: Среда, 24.11.2021, 20:19 | Сообщение # 42

Пользователи

lap070

Рядовой

  • Сообщений:59
  • Репутация:0±

Цитата Anat78 ()
просто снять лак ацетоном
Так эта не основная причина не желания паять с обратной стороны платы. Основная причина это сомнение в надёжности переходных отверстий между слоями платы. Для наших целей ( прохождение больших токов ) они пригодны? Рассматривая обратную дорожку вижу отверстия из некоторых виднеется припой с лицевой стороны. Стоит ли их ( переходные отверстия ) пропаять все. Насколько я понимая переходные отверстия это то что я обвёл красным?


Сообщение отредактировал lap070 - Среда, 24.11.2021, 20:42
Anat78 Дата: Среда, 24.11.2021, 20:43 | Сообщение # 43

Администраторы

Anat78

Майор

  • Сообщений:5067
  • Репутация:34±
Anat78

Они не окажут большого влияния, слишком короткие smile
Смотрите просто где удобнее там и паять


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
lap070 Дата: Среда, 24.11.2021, 21:24 | Сообщение # 44

Пользователи

lap070

Рядовой

  • Сообщений:59
  • Репутация:0±

Цитата Anat78 ()
Смотрите просто где удобнее там и паять
По логике вещей надо паять с лицевой стороны платы прям по контактам транзисторов. Но это не безопасно есть вариант перегреть транзисторы. Остаётся только обратная сторона.
Так овчинка выделки стоит, будет прирост мощности сварки или я даже и не замечу его?
Anat78 Дата: Среда, 24.11.2021, 22:07 | Сообщение # 45

Администраторы

Anat78

Майор

  • Сообщений:5067
  • Репутация:34±
Anat78

Прирост точно будет, но небольшой

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
lap070 Дата: Среда, 24.11.2021, 22:31 | Сообщение # 46

Пользователи

lap070

Рядовой

  • Сообщений:59
  • Репутация:0±

Цитата Anat78 ()
Прирост точно будет, но небольшой
Завтра тогда займусь усилением шины. Каким проводом лучше усилить?
Anat78 Дата: Четверг, 25.11.2021, 00:21 | Сообщение # 47

Администраторы

Anat78

Майор

  • Сообщений:5067
  • Репутация:34±
Anat78

сечением 6мм2

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
lap070 Дата: Четверг, 25.11.2021, 06:42 | Сообщение # 48

Пользователи

lap070

Рядовой

  • Сообщений:59
  • Репутация:0±

Цитата Anat78 ()
сечением 6мм2
Тобишь диаметром 2.5мм?

Добавлено (25.11.2021, 10:39)
---------------------------------------------
Цитата Anat78 ()
просто снять лак ацетоном
ХА-ХА-ХА! Сегодня утром как и планировал занялся усилением минусовой шины. Первым делом естественно надо было снять защитное покрытие ( совершенно НЕ лак как оказалось) так ацетон его ни на грамм не зацепил, ну вот совсем. Что делать и как быть? Шкрабать шкуркой не буду. Остаётся вариант пайки с лицевой стороны прям по контактам. Какие советы дадите в этом случаи, ну чтоб не убить транзисторы.


Сообщение отредактировал lap070 - Четверг, 25.11.2021, 10:40
Ram Дата: Четверг, 25.11.2021, 21:37 | Сообщение # 49

Пользователи

Ram

Рядовой

  • Сообщений:16
  • Репутация:0±

Цитата lap070 ()
. А вот если прижимать ленту одним минусовым электродом а плюсовой прижимать непосредственно к детали ( аккумулятору) то качество сварки резко повышается причём уже требуется в некоторых моментах понижать время импульса с помощью кнопки на плате


Попробуйте поверхность контакта банки зачистить дремелем или шкуркой, а ленту спиртом перед сваркой
lap070 Дата: Пятница, 26.11.2021, 11:48 | Сообщение # 50

Пользователи

lap070

Рядовой

  • Сообщений:59
  • Репутация:0±

Цитата Ram ()
а ленту спиртом перед сваркой.
Добрый день товарищи! У меня есть что сказать про усиление шины. Но сперва про шкурку и спирт. Шкурка, нулёвка вполне пригодна но без фанатизма. Спирт не пригоден для этих целей. Он когда испаряется если он не медицинский ( очищенный ) оставляет плёнку и контакт становится ещё хуже чем был. Естественно если клема не в масле была до этого.
Так, а теперь про усиление шины.
Цитата Anat78 ()
сечением 6мм2

Цитата lap070 ()
ну чтоб не убить транзисторы.
Вот пожалуй пролог к дальнейшей моей истории. Как посоветовал Анатолий решил использовать провод сечением 6мм2, моно провода не нашёл был гибкий ну не принципиально даже лучше. Паяльник 25Вт с жалом 4мм скажем прямо хреново прогревал его пришлось взять 100Вт паяльник. С ним всё ХОРОШО прогревалось аж припой "кипел"))). Усилил ВЫХОДНУЮ шину этим проводом, + решил дополнительно усилить ранее усиленную ВХОДНУЮ шину проводом 4мм2. После того как всё остыло и подключив к питанию стал тестить. А оно не работает. Индикатор загорелся, звуковой сигнал готовности прозвучал, время импульса отработало выставил максимум, прикладываю электроды к ленте а эффект нулевой, не происходит разряда.  Ну подумал, ПЕРЕГРЕЛ, доигрался. И так и сяк, не работает. Ну что на помоку? Решил так просто не выкидывать, стал искать что же испортилось. Первым делом стал проверять транзисторы ( походу это тиристоры судя по тому как они работают ), прозвонив их в режиме сопротивления понял что ключи закрыты (разомкнуты), прозвонив в режиме диода появилась первая надежда что пациент скорей жив чем мёртв. В одном режиме тестер показал 1.9В в другом режиме 0.06В. то есть полярность прохождения тока соблюдалась. Но нужен был более надёжный метод проверки и я решил сымитировать процесс сварки . Для этого придумал и создал схему имитирующую сварку, в роли замкнутых электродов применил лапочку в роли запуска ключа провод с булавкой. Проверив таким методом транзисторы пришёл к выводу, что они живы и в рабочем состоянии. Просто испортилось то что отвечает за запуск открывания ключа, а именно за подачу плюса на "затвор" . Разбираться дальше не стал так как решил потратить время для создания ручной подачи плюса на "затвор". Вот как выглядит вся эта схема.


Сообщение отредактировал lap070 - Пятница, 26.11.2021, 11:52
Anat78 Дата: Пятница, 26.11.2021, 14:23 | Сообщение # 51

Администраторы

Anat78

Майор

  • Сообщений:5067
  • Репутация:34±
Anat78

Цитата lap070 ()
Тобишь диаметром 2.5мм?
Да но проще шинкой 2*3мм, удобнее паять

Цитата lap070 ()
так ацетон его ни на грамм не зацепил, ну вот совсем. Что делать и как быть? Шкрабать шкуркой не буду. Остаётся вариант пайки с лицевой стороны прям по контактам. Какие советы дадите в этом случаи, ну чтоб не убить транзисторы.
пробовать дугой растворитель просто или смывку для краски, все разьедает
Паять лучше паяльником с регулировкой температуры и низкотемпературным припоем 180гр, паяльник с массивным жалом и паять не более 5 сек
Цитата lap070 ()
Он когда испаряется если он не медицинский ( очищенный ) оставляет плёнку
да лучше чистый медицинский иметь в запасе всегда smile

Цитата lap070 ()
. Просто испортилось то что отвечает за запуск открывания ключа
после пайки все отмыли от флюса спиртом? и плюс проверить что случайно не спаяли лишние дорожки


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
lap070 Дата: Пятница, 26.11.2021, 14:36 | Сообщение # 52

Пользователи

lap070

Рядовой

  • Сообщений:59
  • Репутация:0±

Anat78
Спасибо Анатолий за советы. Но как говорится дорога ложка к обеду.
Вот теперь кто бы объяснил как разомкнуть ключ. С лампочкой всё было на УРА. Подвёл плюс - ключ замкнулся, убрал плюс - ключ разомкнулся. А вот когда собрал схему уже с электродами, ключ не размыкается. То есть на данный момент транзисторы бесполезны. Возможно я их добил сверх большим для них временем прохождения больших токов. Так как вручную практически невозможно точно отработать миллисекунды.
