Переделка зарядного Bosch BC1880 на 220 вольт ремонт
spiki88 Дата: Четверг, 25.04.2024, 15:25 | Сообщение # 31

Пользователи

spiki88

Рядовой

  • Сообщений:1
  • Репутация:0±

Привет всем, я не говорю по-русски, но вот список запчастей от парня из Хорватии, он составил полный список запчастей для этого зарядного устройства. и фото

Hello everyone, I'm not speaking Russian, but here is the part list from a guy from Croatia, he created a full part list for this charger.

ОБНОВЛЯТЬ! 2022/08. Обновлен список компонентов.Содержит почти все компоненты на печатной плате.

Вы можете скачать его здесь или в статье: http://www.78294.ru/_fr/0/gal1880cv_part_list.pdf

Итак, у меня есть друг, который занимается стройкой. Он использует много электроинструментов, особенно синие акку-инструменты BOSCH.

Однажды он упоминает, что только что купил новое зарядное устройство GAL1880CV. Еще он рассказал, что у него есть около пяти таких же зарядных устройств, которые не работают.В настоящее время мне нужно отремонтировать 5 GAL1880CV, и я также одолжил это хорошее зарядное устройство, чтобы использовать его для базы данных деталей, поскольку некоторые компоненты были неузнаваемо сожжены.После того, как я изучил все пять модулей, оказалось, что у них всех одна и та же проблема. У всех сгорела часть резервного источника питания.



По моему скромному мнению, основной виновник проблемы — транзистор Q1, CS1N80 A1H в корпусе TO92.Поскольку этот оригинальный компонент довольно сложно достать, я нашел замену HFU1N80. Это устройство поставляется в корпусе I-PAK и устанавливается на печатную плату с минимальными изменениями.Поврежденные компоненты различались во всех пяти единицах. У некоторых было больше сгоревших компонентов, чем у других. Но после всех ремонтов в замене нуждались именно эти:

position     value            size/case
R7             82k              0805 (2012)
R8             30R             0805 (2012)
R12         390R             0805 (2012)
R13         6R8             1206 (3216)
R14         4R7             1206 (3216)
R15         4R7             1206 (3216)
Q1         CS1N80 A1H     TO-92
Q2         PMBT3904 (W1A) SOT-23
V4         1N4148W         SOD123

Список компонентов можно скачать: http://www.78294.ru/_fr/0/gal1880cv_part_list.pdf

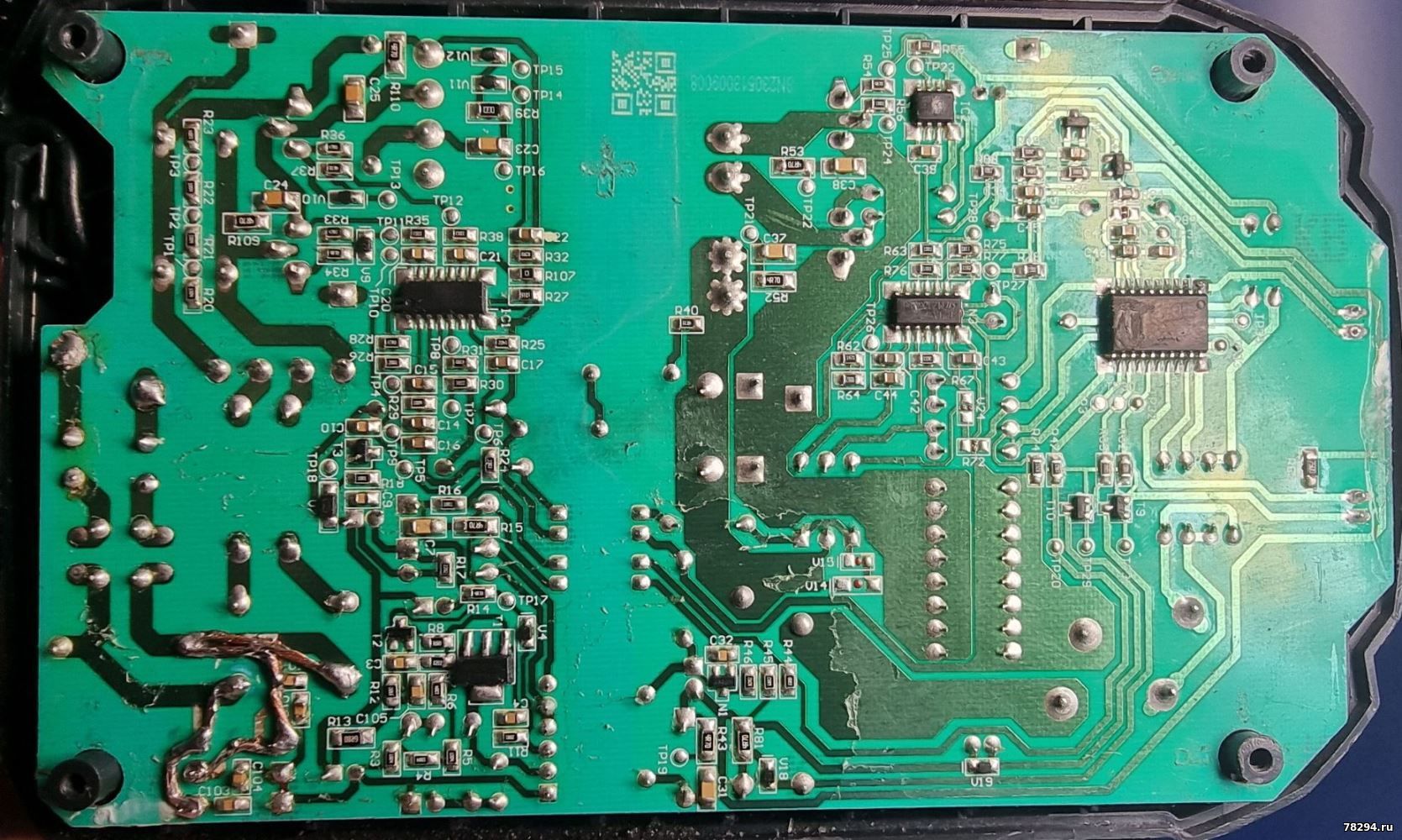

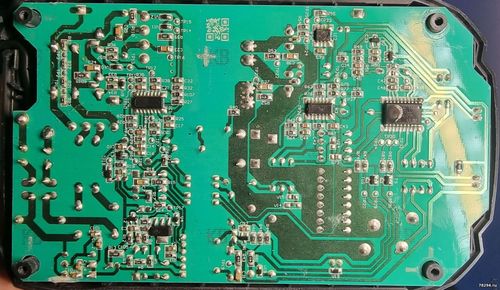

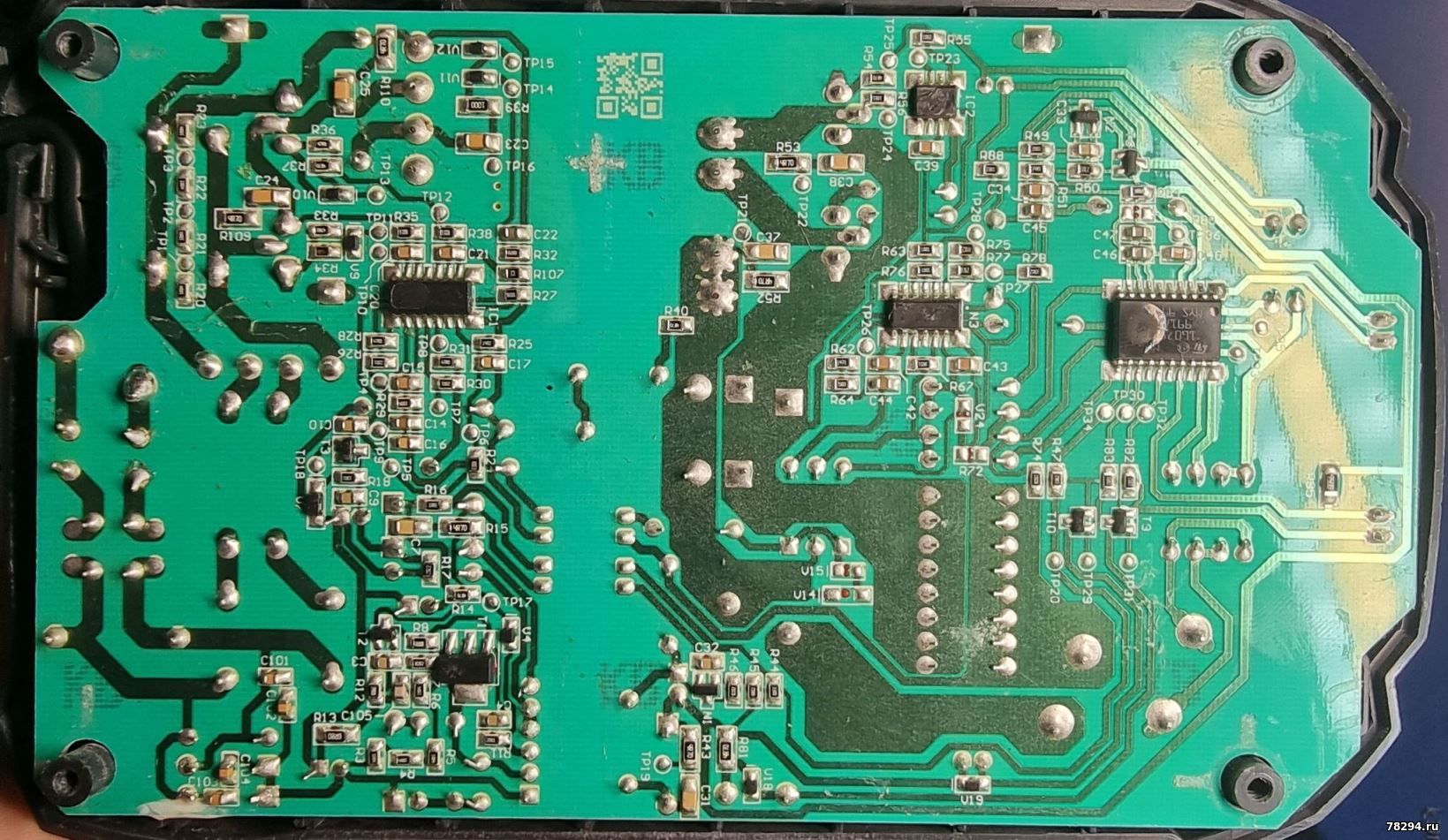

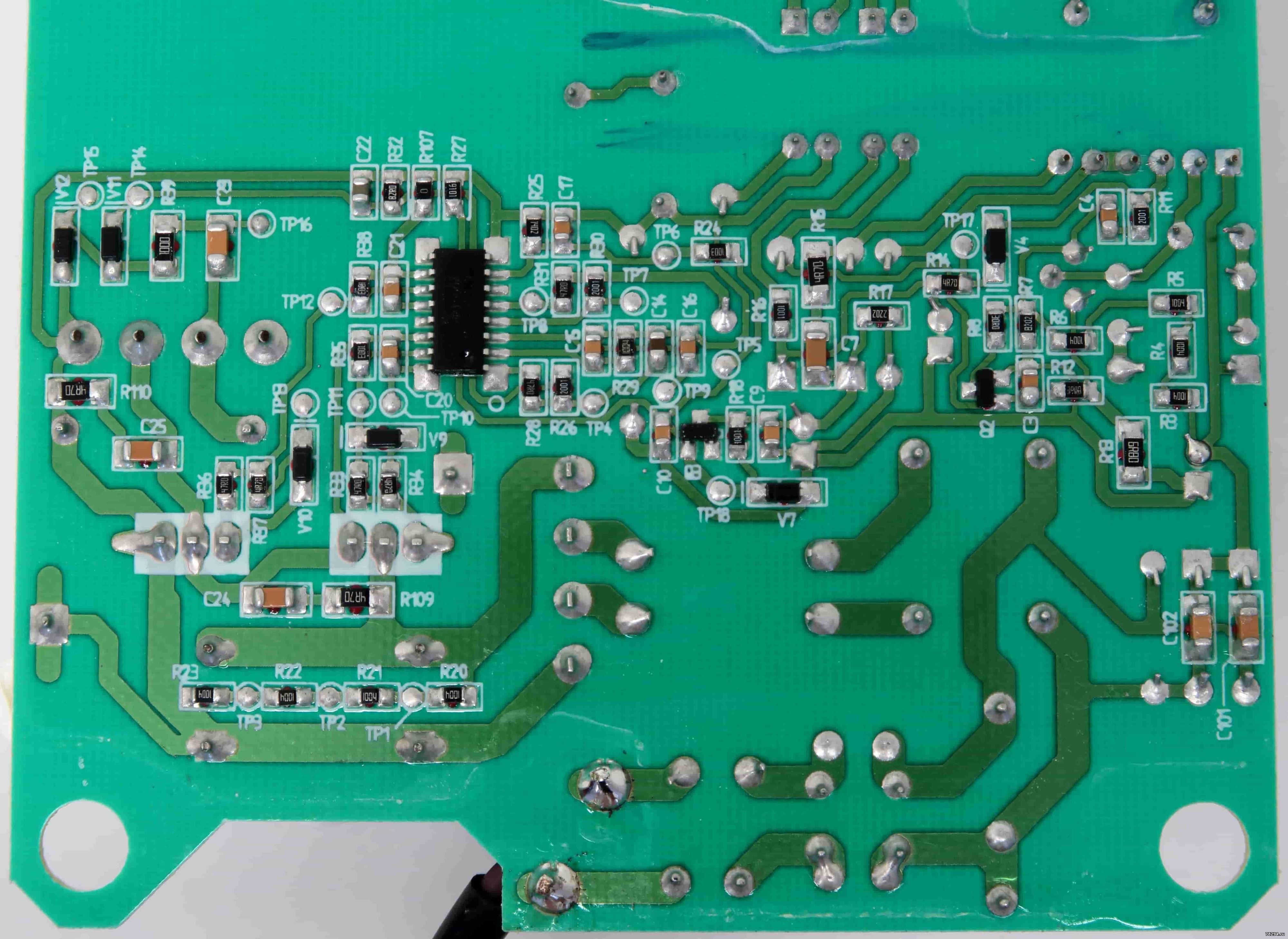

Я также сделал несколько фотографий нового зарядного устройства для будущих нужд:













Сообщение отредактировал spiki88 - Четверг, 25.04.2024, 15:31
eksperttechnology Дата: Среда, 05.02.2025, 22:59 | Сообщение # 32

Пользователи

eksperttechnology

Рядовой

  • Сообщений:3
  • Репутация:0±
eksperttechnology

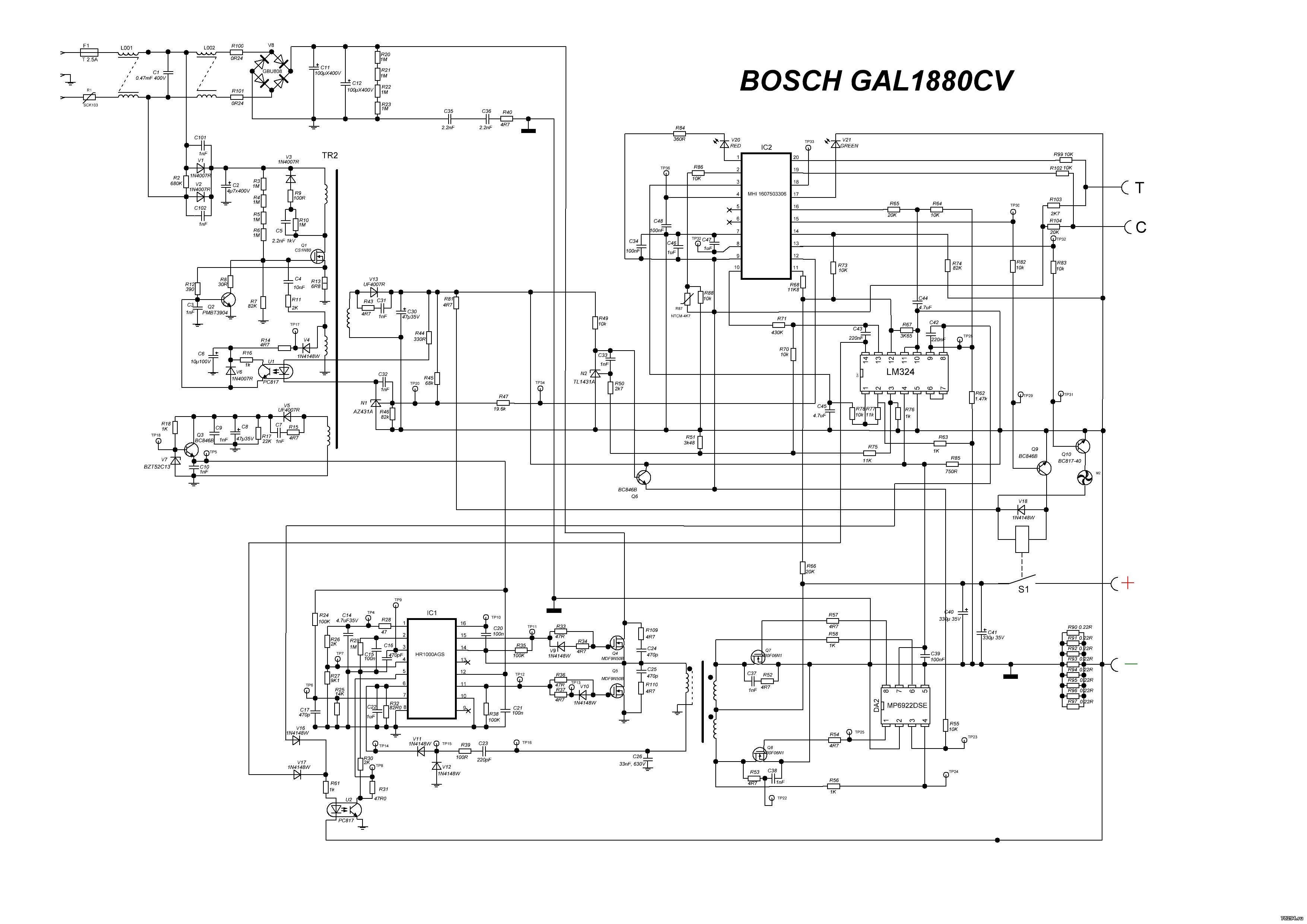

доброго дня всем. не могу понять, по схеме Q1 это мосфет типа N или npn все таки?
Anat78 Дата: Четверг, 06.02.2025, 08:19 | Сообщение # 33

Администраторы

Anat78

Майор

  • Сообщений:7533
  • Репутация:62±
Anat78

Q1 - 800V N-Channel MOSFET

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
avonaa301 Дата: Воскресенье, 09.03.2025, 20:01 | Сообщение # 34

Пользователи

avonaa301

Рядовой

  • Сообщений:4
  • Репутация:0±

Здравствуйте. не идет заряд аккумулятора. При включении в сеть светится зелёный светодиод при вложении аккумулятора нет реакции, реле не срабатывает, кулер не крутит, светодиод продолжает светится зелёным. на контактах зарядки 0v. при вложенном акуме видно на светодиоде маленькую пульсацию
сразу напишу дело не в аккумуляторе.
каких то следов горения на плате не было. перепаял шымки и контроллер заряда. хотя не уверен что они рабочие перекинул с такого самого сгоревшего блока.
подскажите в чем проблема?
tivekam Дата: Воскресенье, 09.03.2025, 22:21 | Сообщение # 35

Пользователи

tivekam

Рядовой

  • Сообщений:1
  • Репутация:0±

Приветствую. Подскажите, как ориентируется диод V4?
Anat78 Дата: Понедельник, 10.03.2025, 01:13 | Сообщение # 36

Администраторы

Anat78

Майор

  • Сообщений:7533
  • Репутация:62±
Anat78

Цитата avonaa301 ()
подскажите в чем проблема?
напряжение после импульсника?



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
kaaamar Дата: Понедельник, 10.03.2025, 02:04 | Сообщение # 37

Пользователи

kaaamar

Рядовой

  • Сообщений:2
  • Репутация:0±

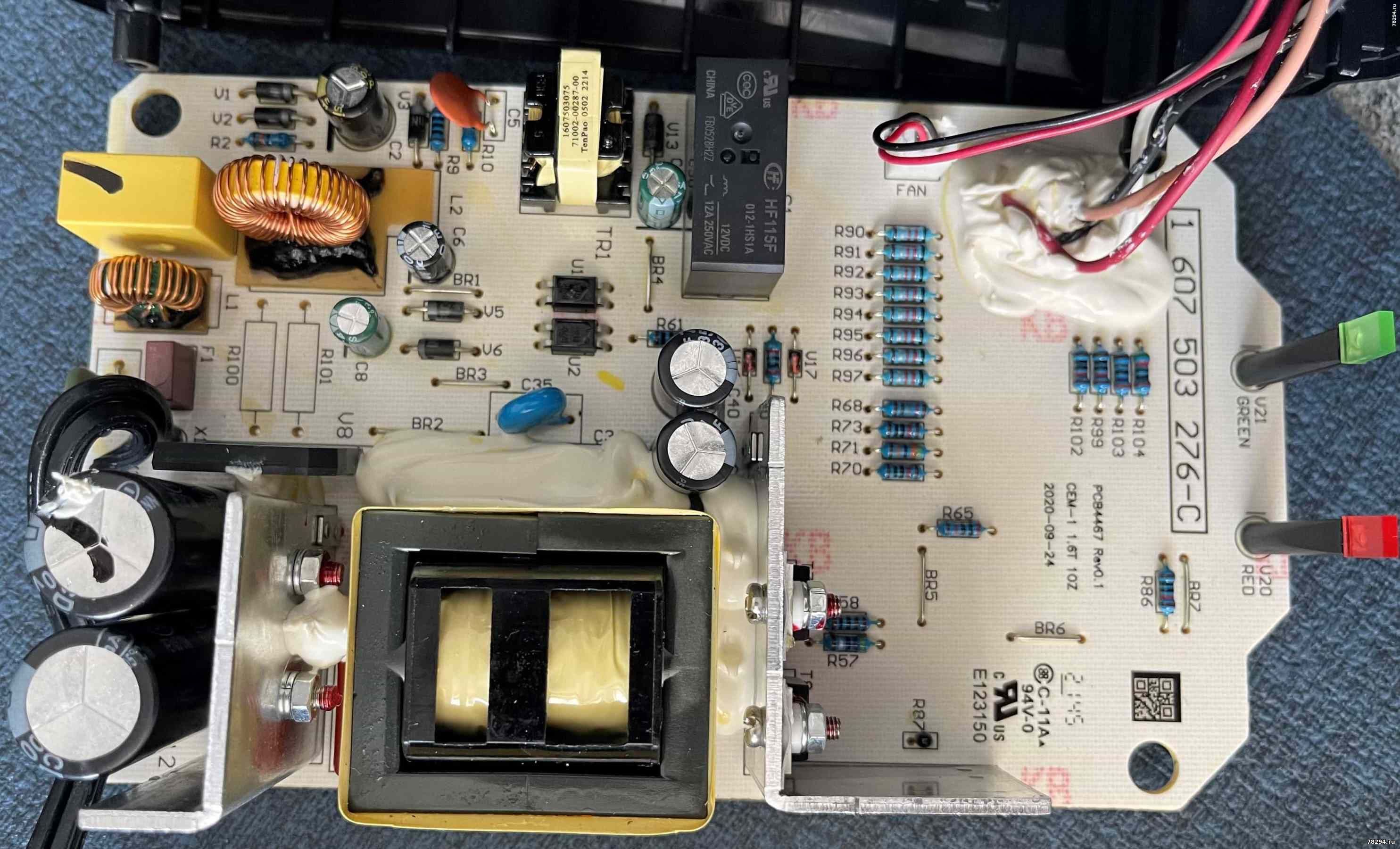

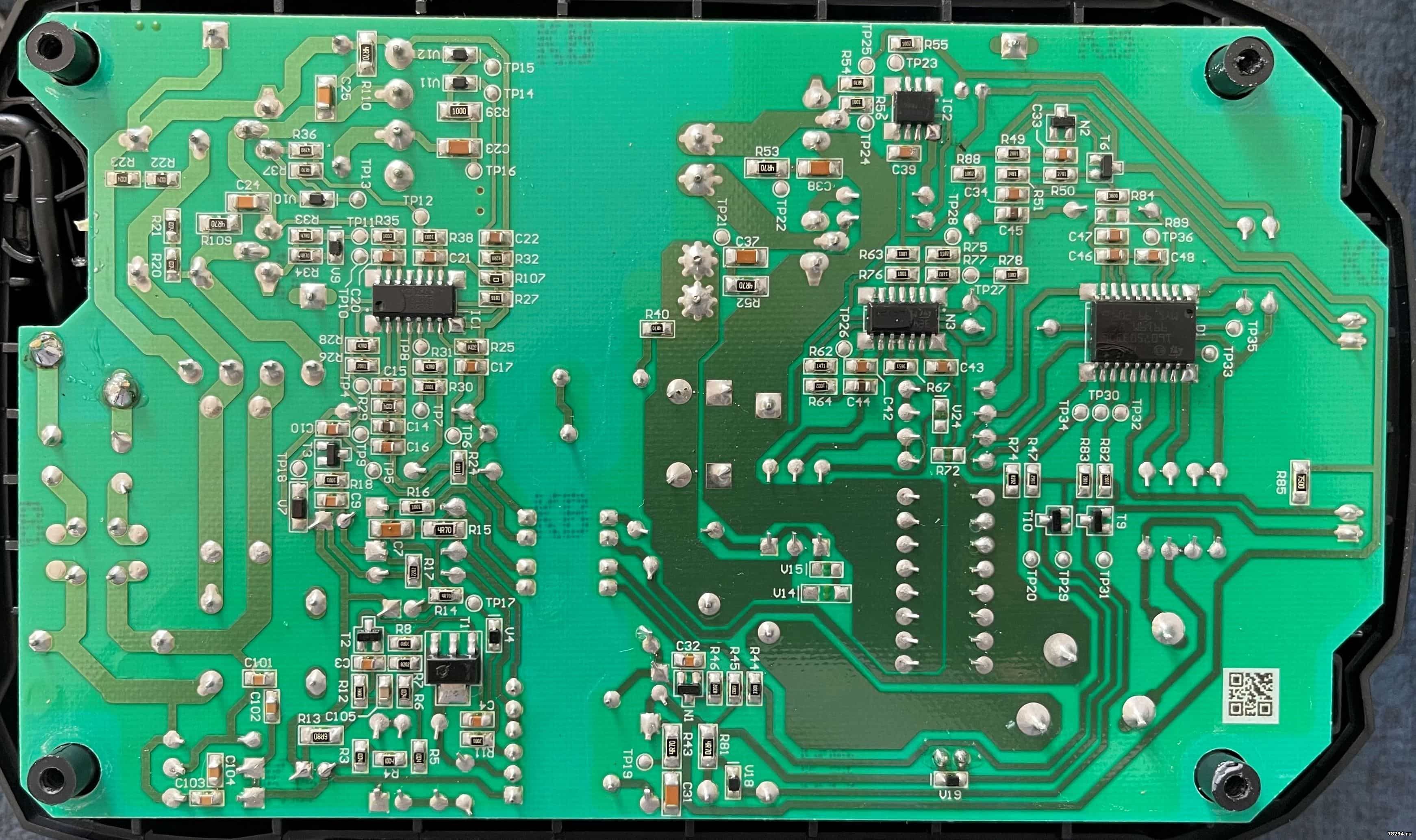

Добрый день smile И как, все же, переделать устройство под 200v своими силами? Очень признателен за совет, Анатолий или форумчане - помогите, пожалуйста! Фото платы прикладываю.
kaaamar Дата: Понедельник, 10.03.2025, 02:06 | Сообщение # 38

Пользователи

kaaamar

Рядовой

  • Сообщений:2
  • Репутация:0±

Фото
valik1979 Дата: Четверг, 29.05.2025, 22:01 | Сообщение # 39

Пользователи

valik1979

Рядовой

  • Сообщений:3
  • Репутация:0±

Доброго всем времени, такое же зарядное, такая же проблема, вышли из строя  те же детали за исключением R7, + в обрыве была обмотка дежурки(восстановил), теперь дежурка вроде как работает, но только дежурка. Силовая не работает, питание шим(6,2 вольт), на выходе дежурки чуть меньше 5 вольт. Это без подкидывания акб....

Добавлено (02.06.2025, 17:37)
---------------------------------------------
sad

Добавлено (02.06.2025, 17:59)
---------------------------------------------
Я так понимаю проблема распространенная?

avonaa301 Дата: Суббота, 21.06.2025, 13:22 | Сообщение # 40

Пользователи

avonaa301

Рядовой

  • Сообщений:4
  • Репутация:0±

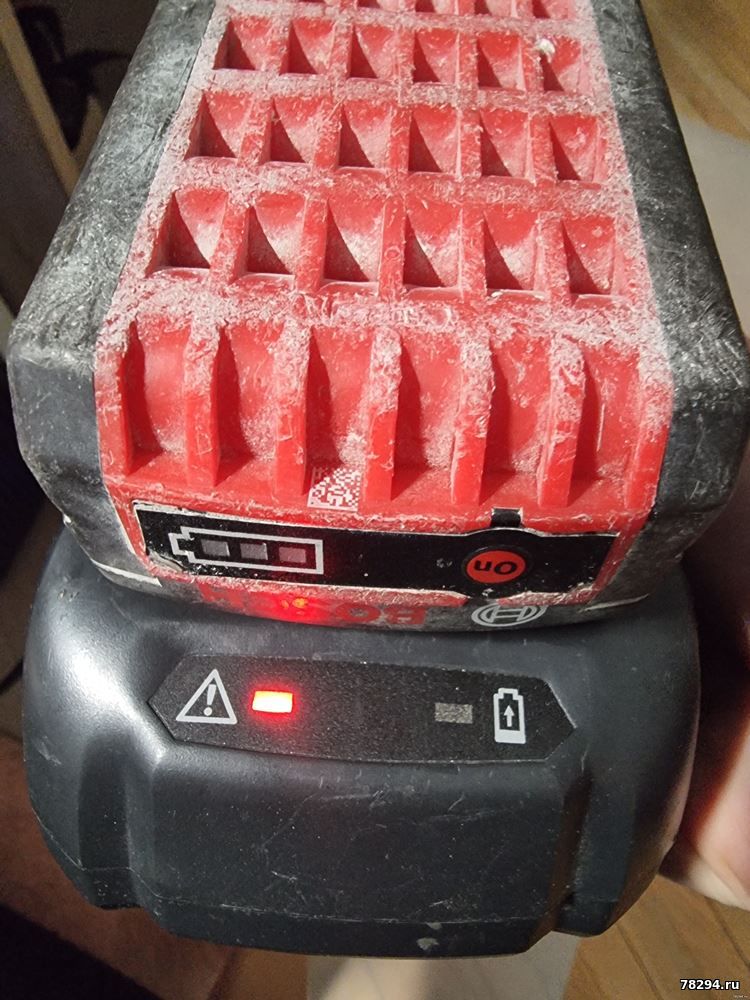

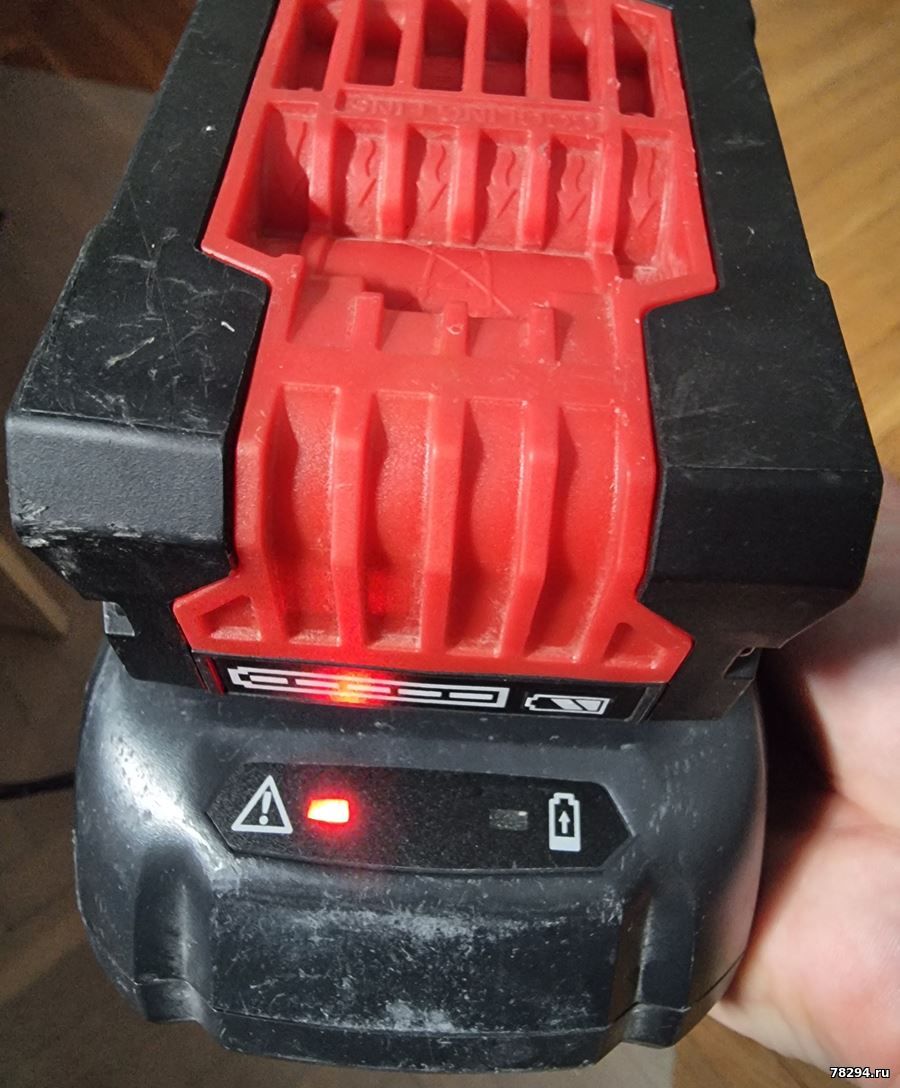

Здравствуйте. 2 разные зарядки изначально с разными неисправностями в одной вигорело все по дежурке в другой силовые транзисторы, все заменил зарядники ожили но когда вставляю акум на 0.5 секунды стартует вентилятор (реле не щелкает) и сразу мигает красный светодиод.

Подскажыте в чем может быть проблема? Реле менял не помогло. Дело не в акумуляторе.
Спасибо.


Сообщение отредактировал avonaa301 - Суббота, 21.06.2025, 13:33
Anat78 Дата: Суббота, 21.06.2025, 13:38 | Сообщение # 41

Администраторы

Anat78

Майор

  • Сообщений:7533
  • Репутация:62±
Anat78

по силовому блоку проверили выпрямитель?

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
avonaa301 Дата: Суббота, 21.06.2025, 15:36 | Сообщение # 42

Пользователи

avonaa301

Рядовой

  • Сообщений:4
  • Репутация:0±

Цитата Anat78 ()
по силовому блоку проверили выпрямитель?

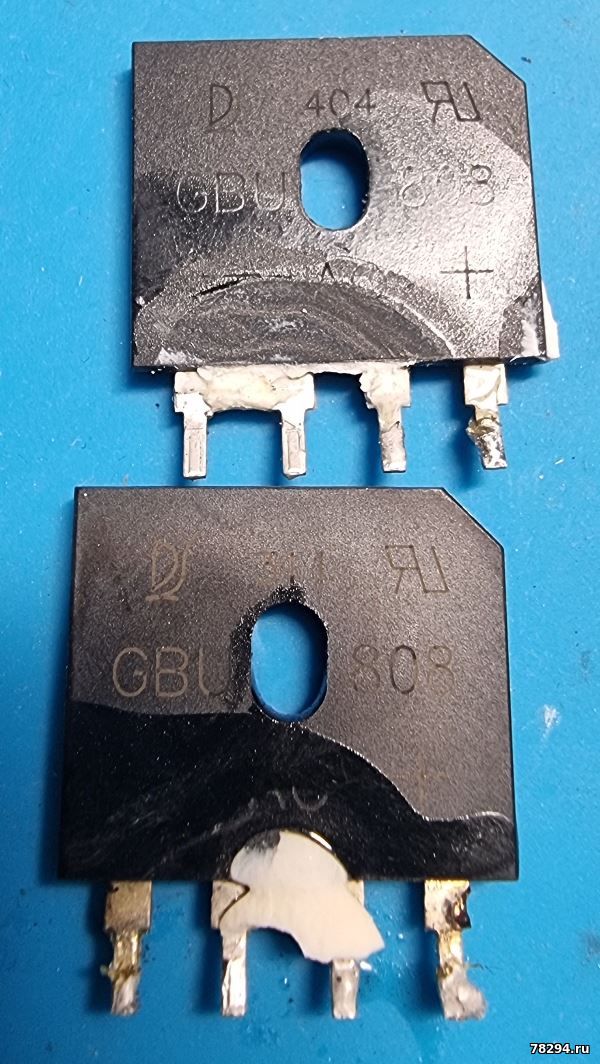

Вы имеете виду диодную сборку V8? Исправна.
Anat78 Дата: Суббота, 21.06.2025, 16:38 | Сообщение # 43

Администраторы

Anat78

Майор

  • Сообщений:7533
  • Репутация:62±
Anat78

нет по низкой стороне

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
avonaa301 Дата: Суббота, 21.06.2025, 17:34 | Сообщение # 44

Пользователи

avonaa301

Рядовой

  • Сообщений:4
  • Репутация:0±

Цитата Anat78 ()
нет по низкой стороне
я не очень понимаю в таких терминах, если речь о транзисторах Т7 и Т8 то они рабочие если речь не оних
напишите пожалуйста мне маркировку на плате
