Переделка зарядного Bosch GAL 18V-40 на 220 в
kai50505 Дата: Суббота, 06.02.2021, 19:45 | Сообщение # 31

Пользователи

kai50505

Рядовой

  • Сообщений:27
  • Репутация:0±

Цитата Anat78 ()
да пропитываю лаком
А пропитываете каким лаком, какая марка ?


Сообщение отредактировал kai50505 - Суббота, 06.02.2021, 19:48
Anat78 Дата: Суббота, 06.02.2021, 20:17 | Сообщение # 32

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Лак электроизоляционный КО-921

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Суббота, 20.03.2021, 13:49 | Сообщение # 33

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Что будет если Bosch GAL 18V-40 включить в 220в без переделки

Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
p373rm Дата: Четверг, 08.04.2021, 16:11 | Сообщение # 34

Пользователи

p373rm

Рядовой

  • Сообщений:1
  • Репутация:0±

Hi!
I would like to run my Bosch GAL 18V-40 not on 220V but from the 24V system of my truck - any Idea?
: up: Thank you,
Peter
Greeting from Munich, Germany

Я хотел бы использовать мой Bosch GAL 18V-40 не на 220 В, а от системы 24 В моего грузовика - есть идея?
Anat78 Дата: Четверг, 08.04.2021, 16:36 | Сообщение # 35

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Да можете просто купить конвертер 24-220вольт

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
krylovmg Дата: Понедельник, 26.04.2021, 13:43 | Сообщение # 36

Пользователи

krylovmg

Рядовой

  • Сообщений:7
  • Репутация:0±

Всем привет!
Принесли такую сгоревшую уже переделанную зарядку.

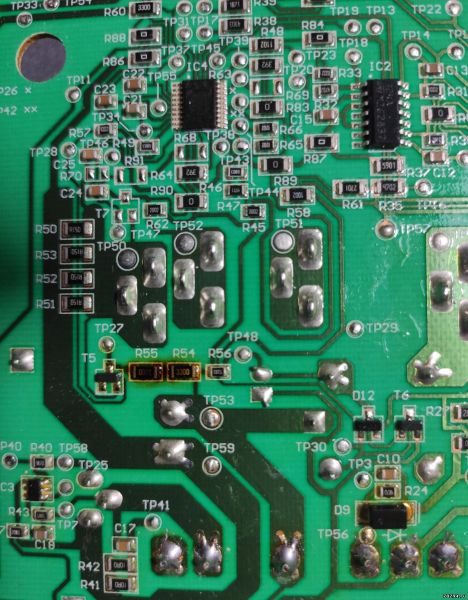

Вот фото сгоревшего участка. На фото что выше не удалось рассмотреть номанал резисторов.
Моежет кто схему сбросить?



Так же и силовой сгорел тразистор



И еще впрос чуть погорели резисторы во вторичке кто знает почему это может быть?



так же возможно и оптопары пострадали ОС1


Сообщение отредактировал krylovmg - Понедельник, 26.04.2021, 13:46
Anat78 Дата: Понедельник, 26.04.2021, 13:52 | Сообщение # 37

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Сначало проверьте что вторичка вся работает и заряжает ,если сгорел контроллер то можете просто выкинуть smile

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
krylovmg Дата: Понедельник, 26.04.2021, 13:56 | Сообщение # 38

Пользователи

krylovmg

Рядовой

  • Сообщений:7
  • Репутация:0±

Спасибо! А скажите как быстро это сделать? куда подать напряжение?
На к кондер С19, каое напряжение?


Сообщение отредактировал krylovmg - Понедельник, 26.04.2021, 13:57
Anat78 Дата: Понедельник, 26.04.2021, 13:58 | Сообщение # 39

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

после транса 2 обмотки после них подать 20 вольт

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
krylovmg Дата: Понедельник, 26.04.2021, 14:17 | Сообщение # 40

Пользователи

krylovmg

Рядовой

  • Сообщений:7
  • Репутация:0±

К сожаленю мне АКБ не дали для проверки, если подать 20 вольт на С11 и с19 то загорается зелегый светодиод. напряжение на контактах Бат + и БАТ- не появлется,
я так понимаю надо туда хоть какойто оакб подкинуть вольт на 12 и более.?
Спасибо за помощь.
Anat78 Дата: Пятница, 30.04.2021, 22:07 | Сообщение # 41

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Без батареи никак увы

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ASPetrovich Дата: Воскресенье, 16.05.2021, 18:33 | Сообщение # 42

Пользователи

ASPetrovich

Рядовой

  • Сообщений:29
  • Репутация:1±
ASPetrovich

krylovmg, Фото:





Сообщение отредактировал ASPetrovich - Воскресенье, 16.05.2021, 18:36
francyz_ Дата: Пятница, 19.11.2021, 11:34 | Сообщение # 43

Пользователи

francyz_

Рядовой

  • Сообщений:1
  • Репутация:0±

Возможно кому то пригодится, помощи не дождался, пришлось купить версию 220в , фото зарядного по ссылке

https://yadi.sk/d/ldQj-E9-Va_MVg

Добавлено (19.11.2021, 11:43)
---------------------------------------------
Еще обнаружил что на версии 220в
резисторы R14-15 отличаются от тех что на 110в - на 110в там стоят - параллельно на 20к , а на 220в - 75к

Добавлено (22.11.2021, 09:18)
---------------------------------------------
Может кто нибудь сказать что за микросхема IC3 sot23-6 , явно какой то шим регулятор или типо того. маркировка ATPM или ATPK

gv853gv Дата: Вторник, 11.01.2022, 01:00 | Сообщение # 44

Пользователи

gv853gv

Рядовой

  • Сообщений:31
  • Репутация:1±

Цитата Anat78 ()
Еще заменить силовой транзистор на 800 вольтовый, а то который стоит на 600 вольт часто сгорает
Анатолий, так стоит менять MMF60R360Q при переделке или все таки он поработает в цепях 310 вольт
Anat78 Дата: Вторник, 11.01.2022, 16:50 | Сообщение # 45

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

менять

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
gv853gv Дата: Среда, 12.01.2022, 01:03 | Сообщение # 46

Пользователи

gv853gv

Рядовой

  • Сообщений:31
  • Репутация:1±

Доматывал трансформатор
Провод 2х0,5 (как тот чем намотан транс в 120 вольтовом варианте)
Поверх всех обмоток
Понадобилось 1.6 метра провода (3.2 м - если считать общую длину одиночного провода)

Добавлено (12.01.2022, 18:47)
---------------------------------------------
Кто надумает идти моим путем (перематывать трансформатор) - учитывайте то что разбирать сердечник нелегко (он изрядно пропитан лаком, а площадь соприкасания сердечника и каркаса большая - нужно хорошо прогревать), а сам каркас трансформатора очень хрупкий при кажущейся надежности (у меня одна сторона обломалась даже от небольшого усилия)

Одно радует - сам трансформатор большой и соответственно окно для намотки тоже (можно доматывать и в два и в три слоя)

krylovmg Дата: Среда, 02.02.2022, 12:23 | Сообщение # 47

Пользователи

krylovmg

Рядовой

  • Сообщений:7
  • Репутация:0±

Скажи а ты менял транзистор? или оставил оригинальный

Добавлено (02.02.2022, 12:24)
---------------------------------------------
намотал сверху не разбирая транс 20 витков сдвоенным проводом 0,5мм. разобрать его довольно проблематично, решил не рисковать

gv853gv Дата: Четверг, 03.02.2022, 20:10 | Сообщение # 48

Пользователи

gv853gv

Рядовой

  • Сообщений:31
  • Репутация:1±

оставил  MMF60R360Q
варистор поставил на 250 вольт - пусть спасает от перенапряжения
bvale Дата: Пятница, 25.02.2022, 22:05 | Сообщение # 49

Пользователи

bvale

Рядовой

  • Сообщений:5
  • Репутация:0±

Получается на вторичку транса нет выпрямительного диода? Его заменяет мосфет АТ10700Р?
Anat78 Дата: Пятница, 25.02.2022, 23:36 | Сообщение # 50

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Это называется синхронный выпрямитель на полевом транзисторе

Уже месяц хочу выложить весь материал по ним а все некогда smile


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
bvale Дата: Пятница, 11.03.2022, 21:03 | Сообщение # 51

Пользователи

bvale

Рядовой

  • Сообщений:5
  • Репутация:0±

Может кто подскажет что это такое-IC3 под маркировкой 1ATPK? возле этого синхронного выпрямитель. Похоже что-то от Atcsemi. Com. Но не нашёл у них на сайте. Какой то драйвер мосфет? И нет ли у кого даташит?

Сообщение отредактировал bvale - Пятница, 11.03.2022, 21:05
Anat78 Дата: Пятница, 11.03.2022, 21:31 | Сообщение # 52

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

контроллер синхронного выпрямителя



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
evgenijzamcij Дата: Суббота, 11.06.2022, 17:34 | Сообщение # 53

Пользователи

evgenijzamcij

Рядовой

  • Сообщений:2
  • Репутация:0±

Здравствуйте, взорвался смд -шный подписан Т2 какая марка у него не подскажите? Зарядка GAL 18W-40

Сообщение отредактировал evgenijzamcij - Суббота, 11.06.2022, 18:40
Anat78 Дата: Суббота, 11.06.2022, 21:32 | Сообщение # 54

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

2n3904

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Суббота, 11.06.2022, 22:23 | Сообщение # 55

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

в GAL 18V-20 вообще все по другому

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
evgenijzamcij Дата: Пятница, 17.06.2022, 12:30 | Сообщение # 56

Пользователи

evgenijzamcij

Рядовой

  • Сообщений:2
  • Репутация:0±

Так 3904 это в 18v 20? Не подходит походу к 18v 40 там smd транзистор а 3904 это обычный в smd исполнении их не бывает так как-то сомнения есть. Схемы ни у кого нет от 18v 40? Моя почта evgenijzamcij@gmail.com
canek1985 Дата: Среда, 27.07.2022, 11:42 | Сообщение # 57

Пользователи

canek1985

Рядовой

  • Сообщений:4
  • Репутация:0±

Пытаюсь отремантировать такой зарядник, нужна схема может кто поделиться?
Подскажите пожалуйста нoминалы резисторов R9 и R10

Большое спасибо!
ASPetrovich Дата: Среда, 27.07.2022, 14:55 | Сообщение # 58

Пользователи

ASPetrovich

Рядовой

  • Сообщений:29
  • Репутация:1±
ASPetrovich

Anat78 Дата: Пятница, 02.09.2022, 11:10 | Сообщение # 59

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Микросхема LM324a







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
