CDD 12 ES



Аккумуляторная дрель-шуруповерт CDD 12 FX-AS/ES-Set удобна в применении благодаря эргономичному корпусу и сбалансированному распределению массы двигателя, привода и аккумулятора. Компактный корпус позволяет легко работать даже в труднодоступных местах.

Особенности:

  • Планетарные шестерни с длительным сроком службы
  • Электродвигатель с постоянными магнитами, обеспечивающий высокий КПД
  • Вал якоря на подшипниках
  • Легко сменяемые аккумуляторы напряжением 12В
  • Электронное регулирование числа оборотов в зависимости от вида обрабатываемого материала
  • 18-ступенчатая регулировка ограничения крутящего момента





Комплект поставки:

  • Дрель-шуруповерт CDD 12 ES
  • Зарядное устройство
  • Два аккумулятора
  • Насадки: стандартная, эксцентрик, для работы под углом 90?
  • Контейнер





Характеристики




Напряжение аккумулятора
-
12В
Число оборотов холостого хода
1-я передача
0-380 об/мин
2 -я передача
0-1100 об/мин
Макс. диаметр отверстия
в стали
14мм
в древесине
25мм
Регулируемый момент ограничительной муфты
-
1-7 Нм
Макс. крутящий момент (при завинчивании)
в древесине
18 Нм
в металле
22 Нм*
Диаметр зажимаемого хвостовика
-
1-10 мм
Резьба шпинделя
-
1/2 20 UNF
Емкость аккумулятора
-
1,7 Ач
Вес аккумулятора
-
1,85 кг

esto CDD 12 ES на конец 1998 года являлась самым миниатюрным инструментом в своем классе, что, кстати, никаким образом не ухудшило технических характеристик дрели. Таких габаритов позволила достичь новая концепция размещения двигателя, привода и перезаряжающегося аккумулятора. Так, двигатель расположен в боковой грани D-образной рукоятки, а аккумулятор - в ее основании, что позволяет CDD 12 ES работать при свободном пространстве в 20 см. Кстати, если во время работы совсем тесно, то можно просто снять патрон и установить насадку на вал дрели.

Несмотря на малые размеры, инструмент обладает завидной мощностью. С его помощью можно, например, заворачивать шурупы длиной 150 мм, которые обычно используются в дюбелях фасадов при установке полной теплоизоляции. Кроме всего прочего, CDD 12 ES предоставляет пользователю возможность самому выбирать между весом или мощностью. Так, на модели можно устанавливать 3 различных аккумулятора (7,2 В, 9,6 В или 12 В) в зависимости от цели и типа работы.

Форма дрели обеспечивает прямую аксиальную передачу усилия от руки на место сверления или завинчивания, благодаря чему работа с CDD 12 ES не вызывает перенапряжений и больших затрат сил.

ОСОБЕННОСТИ: двухскоростная планетарная передача; ступенчатая (9 позиций) муфта ограничения момента вращения; электронный тормоз выбега для предотвращения перетяжки шурупов; реверс; возможность крепления насадок непосредственно на валу (размер 1/4 дюйма).
ВЕС (с аккумулятором): 1,85 кг.


Журнал «Немецкий плотник и столяр» («DDS») по результатам тестов оценил дрель FESTO как лучшую в своем классе (№ 3, 1995).





Просмотров: 349 | Добавил: Anat78 | Дата: 23.06.2017 | Комментарии (0)

Внутреннее устройство 3-х скоростных аккумуляторных дрелей DeWalt DCD990/932/995







Внутреннее устройство (на примере DCD990):






При достижение установленного момента происходит отключение двигателя вместо треска «трещетки». Экономия времени и энергии батареи.

13 мм полностью металлический сверлильный патрон производства Rӧhmс твердосплавными вставками в губках. Данный тип патрона предназначен для использования при тяжелых режимах с большими крутящими моментами.

Муфта автоматической блокировки патрона выполнена на пяти роликах (блокировочных элементах) для надежной фиксации вала при высоком крутящем моменте.

Редуктор и переключатель режимов (на примере DCD990):

Переключатель скоростей –гибридный.
Помимо металлического кольца –механического переключателя режимов работы редуктора, в переключателе находится плата электронного селектора режимов, сообщающая контроллеру о выбранной пользователем скорости. Контроллер соответственно изменяет режим работы двигателя.




Металлическое кольцо переключателя скоростей при движение вперед –назад блокирует вращение соответствующей кольцевой шестерни, изменяя таким образом передаточное число редуктора.
Многоступенчатый планетарный редуктор выполнен полностью из металла и предназначен для передачи большого крутящего момента.

Представленные модели поставляются в комплектации М2 (например DCD995M2) с аккумуляторами емкостью 4 Ач.

Аккумулятор собран на базе банок Sanyo серии UR18650RXемкостью 2 Ачс максимальным током 22 А. Параллельное соединение двух таких банок позволяет получить ячейку ёмкостью 4 Ачс максимальным током в 44 А.
Такой ток позволяет получить с аккумулятора номинальным напряжением 18 Вольт 800 –900 Вт мощности.

Которые с учетом КПД превращаются в 650 Вт выходной механической мощности.


Вывод:
Появившаяся на рынке линейка аккумуляторных 3-х скоростных дрелей производства DeWaltс новым бесщеточнымдвигателем обладает техническими особенностями, позволившими увеличить ресурс и удобство использования инструмента потребителем.

Мощность аккумуляторного инструмента сравнялась с мощностью сетевого.
Предлагаемая комплектация более емкими аккумуляторами позволяет максимально полно воспользоваться возможностями двигателя и получить максимальную автономность. Индикатор уровня заряда
Просмотров: 324 | Добавил: Anat78 | Дата: 12.04.2017 | Комментарии (0)

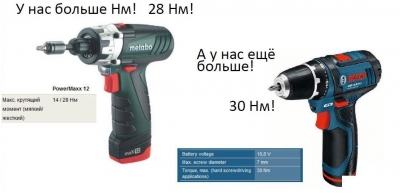

А сколько нужно на самом деле Нм ?





Необходимое теоретическое отступление.



Из сопромата M(крутящий момент) = τ (напряжение в стержне) * W (полярный момент сечения, равный Π*D3/16)



Класс прочности болта *.* означает следующее:

1 цифра – 1/100 номинальной величины предела прочности, в МПа
2 цифра – отношение предела текучести к пределу прочности

Т.е болт класса прочности 6.8 имеет предел прочности 600 МПа, а предел текучести 600*0,8=480 МПа


Подтверждением полученных цифр является проведенный в учебном центре опыт:
Болт М6 прочностью 8,8 начинает «плыть» (возникают необратимые пластические деформации) при 17 Нм, а при достижении крутящего момента в 23 Нм происходит разрушение.

Произведём подобный расчет для шурупов и саморезов:

Для расчёта взят полный диаметр, минимальное сечение гораздо меньше!


Вывод:
Для использования самого популярного крепежа со шлицами Ph2 и Pz2требуется инструмент с крутящим моментом не выше 6 Нм для диаметра 4,2-4,5 мм, в редких случаях до 10 Нм для крепежа диаметром 5,0 мм. Превышение указанных моментов ведет к повреждению крепежа и отверточной насадки (биты).

13 саморезов Ø4,5 х70 мм закручены в «пирог» толщиной 121 мм



Момента в 3,0 Нм, развиваемого отверткой Makita DF010DSE,достаточно для уверенного заворачивания самореза Ø4,5 х70 мм на всю длину.

Если для предотвращения разрушения шурупов и саморезов нужен крутящий момент 2-3Нм, редко 5-6Нм, и в исключительных случаях до 10Нм, то за чем на шуруповерте момент в 20,30,50Нм?
А что ещё умеет дрель-шуруповёрт ? Если дрель–значит сверлить!
А какой крутящий момент нужен для сверления?

Теоретическое отступление №2.
Рассмотрим сверление стали, как самое тяжелое по нагрузке сверление металла.

Крутящий момент рассчитывается по формуле Mкр=10CMDqSyKp, где D-диаметр сверла, S-подача, остальные знаки– поправочные коэффициенты.

Для стали сδ=750МПа: CM=0,0345,q=2,0,y=0,8,Kp=1,0
Скорость сверления принимаем равной 20-25 м/мин (с охлаждением спреем), соответствующие обороты заносим в 4-тый столбец. Крутящий момент, скорость вращения и мощность на валу являются связанными величинами.
Величину необходимой мощности на валу заносим в 5 -тый столбец.

Смотрим на цифры:
Для сверления отверстия Ø10-13 мм требуется крутящий момент 8-15 Нм. При рекомендуемой скорости сверления 720 -550 об/мин для этого нужна мощность от 570 до 850 Вт.





А какова мощность аккумуляторной дрели ?



В обычном сверлильном патроне не зря 3 отверстия:

Для надежной фиксации патрон должен быть поочередно затянут через все 3 положения ключа.
В патроне, затянутом через одно отверстие, сверло Ø10 мм проворачивается при крутящем моменте в 13,5 Нм, а через 3 отверстия (как положено) при 23 Нм.

А к сверлу Ø13 мм при сверлении стали нужно передать крутящий момент ~15 Нм. Т.е. при затянутом через одно отверстие патроне сверло будет проворачиваться!

Мощность аккумуляторной дрели(потребляемая) = Напряжение аккумулятора*потребляемый ток

Потребляемый ток для мощных моделей составляет 20-25 Ампер

Таким образом, мощность для аккумуляторного инструмента будет составлять:

Для 12 Вольт: 240–300Вт
14,4 Вольт: 290–360Вт
18 Вольт: 360–430Вт

Крутящий момент для самой мощной(18вольт) дрели будет составлять:

на скорости 1500-1700об/мин: 2-3Нм
на скорости 300-400об/мин: 8-14Нм

сверление стали сверлом до Ø7мм
сверление стали сверлом Ø10-13мм

Это величины крутящего момента при максимальной мощности.(в режиме сверления)

При перегрузке двигателя при заворачивании жесткого крепежа(на пример болтов) величина крутящего момента достигает 30-40Нм.
Именно эти величины указываются в характеристиках как максимальный мягкий/жесткий момент.Практического значения они не имеют!

Если при работе инструментом требуется крутящий момент больших значений – значит нужен специализированный инструмент конкретно под эту работу.

Резюме:
Обычному пользователю достаточно иметь в аккумуляторной дрели/шуруповерте крутящий момент 3-6Нм, регулируемый трещеткой, для работы со стандартным крепежом с головкой размером до Ph/Pz2, и до 10Нм для Ph/Pz3.
Для сверления стали, пластмассы, дерева сверлами диаметром до 10мм достаточно крутящего момента в 10-12Нм.
Крутящий момент более 15Нм требует применения специализированного инструмента и не должен входить в сферу применения универсальной дрели-шуруповерта.
Просмотров: 1044 | Добавил: Anat78 | Дата: 12.04.2017 | Комментарии (0)

Выбор лучшей циркулярной пилы исходя из бюджета, веса пилы и глубины пропила

Просмотров: 294 | Добавил: Anat78 | Дата: 22.03.2017 | Комментарии (0)

Таблица подбора шуруповерта исходя из бюджета, отредактировано 04.02.2018год

Просмотров: 286 | Добавил: Anat78 | Дата: 21.02.2017 | Комментарии (0)
